reposición de componentes
powermax
45 Manual de servicio 6-11
6. Aflojar la tuerca del pasacables que está por fuera de la fuente de energía de modo que los cables se muevan
libremente. Si se va a reemplazar el pasacables, usar una llave ajustable para desenroscar también la tuerca que
lo sujeta por dentro de la fuente de energía y quitarlo.
7. Para quitar el cable de alimentación viejo, halarlo a través del pasacables o del orificio del panel trasero, desde
afuera de la fuente de energía.
8. Si va a reemplazar el pasacables por el nuevo que viene con el juego, tender el cable de alimentación nuevo por
este último y pasar los cables a través del orificio del panel trasero. Pasar la tuerca del pasacables nuevo por
encima de los cables y enroscarla por el interior del panel trasero. Apretar la tuerca a mano y, después, apretarla
un poco más.
Si el pasacables viejo sigue en su lugar, tender el cable de alimentación nuevo por él.

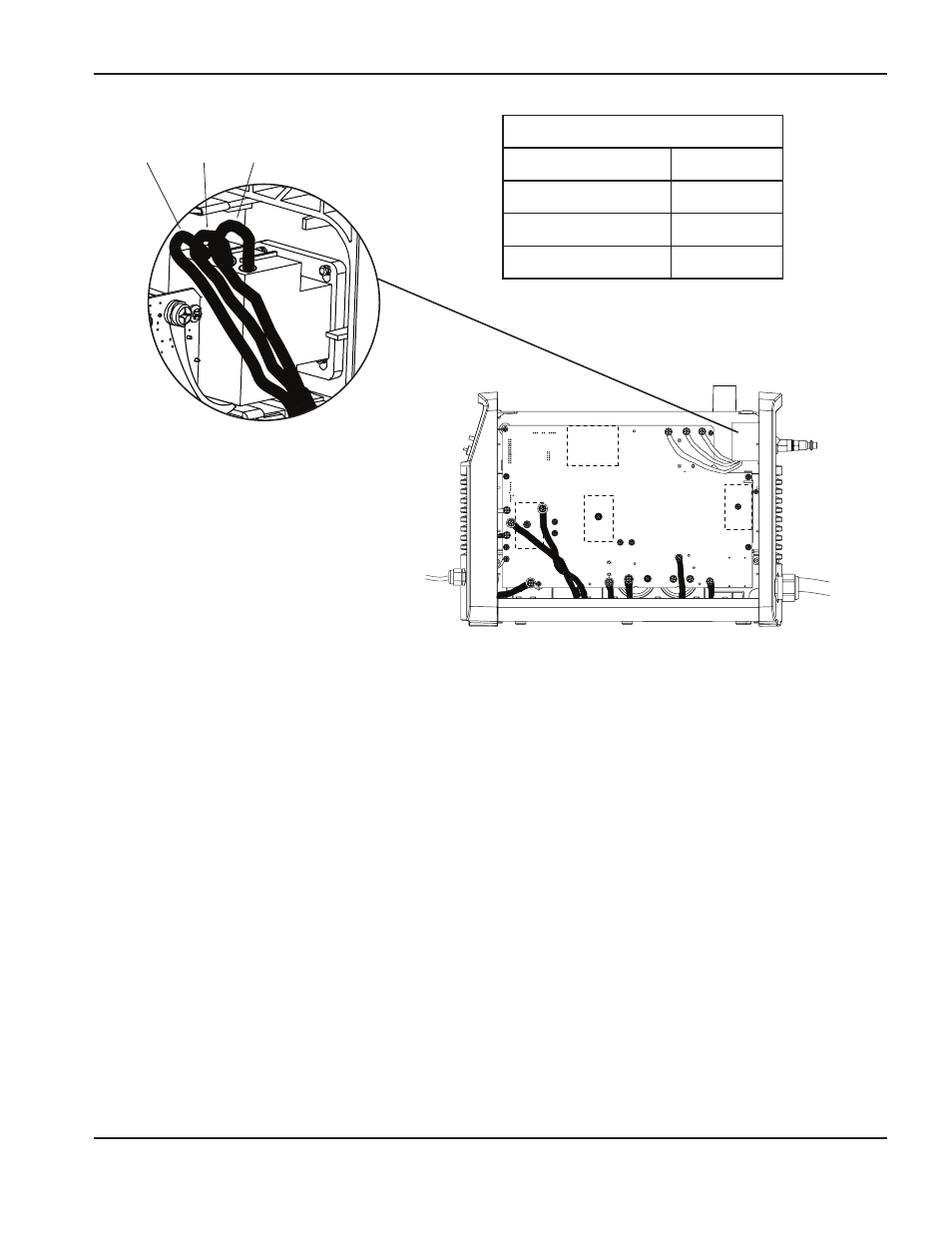

9. Insertar a presión el conector del cable negro en el orificio de arriba a la izquierda del interruptor de energía (L1)
y enroscar el tornillo para sujetarlo. Apretar el tornillo con una torsión de 11,5 kg·cm.
10. Insertar a presión el conector del cable blanco en el orificio de arriba al medio del interruptor de energía (L2)
y enroscar el tornillo para sujetarlo. Apretar el tornillo con una torsión de 11,5 kg·cm.
11. Insertar a presión el conector del cable rojo en el orificio de arriba a la derecha del interruptor de energía (L3)
y enroscar el tornillo para sujetarlo. Apretar el tornillo con una torsión de 11,5 kg·cm.
TP17
W
+ - + -
TP18
B
TP16
R
~280 VDC ~280 VDC
L1 L2 L3
Trifásico (CSA)
L1 Negro
L2 Blanco
L3 Rojo
Tierra de protección Verde
