reposición de componentes
powermax
45 Manual de servicio 6-9
6. Aflojar la tuerca del pasacables que está por fuera de la fuente de energía de modo que los cables se muevan
libremente.
7. Para quitar el cable de alimentación viejo, halarlo por el interior de la fuente de energía a través del pasacables
o del orificio del panel trasero.
8. Si va a reemplazar el pasacables por el nuevo que viene con el juego:
a. usar una llave ajustable para desenroscar la tuerca que sujeta el pasacables por dentro de la fuente
de energía y quitarlo
b. pasar el nuevo pasacables por el orificio del panel trasero de la fuente de energía
c. sujetarlo por dentro de la fuente de energía con la tuerca del nuevo pasacables. Apretar la tuerca a mano y,
después, apretarla un poco más.

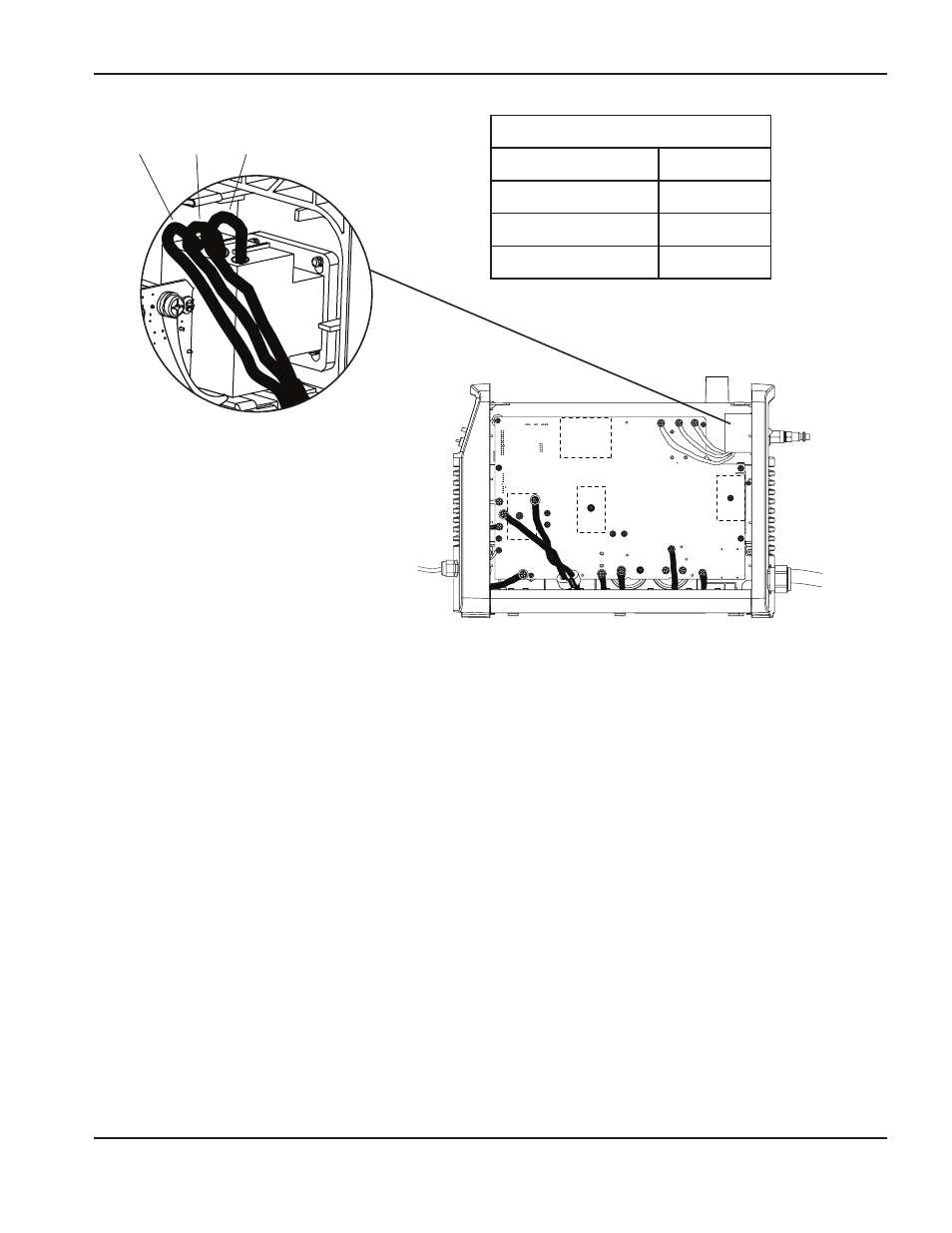

9. Tender los cables del nuevo cable de alimentación por el interior de la fuente de energía, a través del pasacables
del panel trasero. No quitarle el filtro de ferrita al terminal de los cables marrón, negro y gris que van al
interruptor de energía. (Dado que el cable de alimentación CE tiene un filtro de ferrita, no es posible tenderlo
por el pasacables desde afuera de la fuente de energía).
TP17
W
+ - + -
TP18
B
TP16
R
~280 VDC ~280 VDC
L1 L2 L3
Trifásico (CE)
L1 Marrón
L2 Negro
L3 Gris
Tierra de protección Verde/amarillo
