LocaLización de probLemas y ensayos aL sistema
powermax
45 Manual de servicio 5-25
Prueba 5 – acople de antorcha abierto o acople de antorcha cerrado
Antes de activar la antorcha y que el gas empiece a fluir, la boquilla y el electrodo deberán ponerse en contacto
o tocarse. De lo contrario, la fuente de energía detecta una falla de “acople de antorcha abierto”. Si el electrodo
y la boquilla siguen unidos después de que la antorcha reciba una señal de arranque, la fuente de energía detectará
una falla de “acople de antorcha cerrado”. En cualquier caso se tendrá flujo de gas.
Usar el siguiente ensayo para determinar si la antorcha está atascada en cualquier posición.
1. Poner la energía en OFF (O) (apagado).
2. Medir la resistencia entre J17 y J19 en las fuentes de energía CSA 200-240 V y CE 230 V Medir la resistencia
entre J16 y J18 en las fuentes de energía CE 400 V y CSA 480 V. La resistencia deberá dar el valor de cerrada
(muy baja resistencia).
PRECAUCIóN
Para evitar un cortocircuito o dañar el medidor, no disparar la antorcha con el multímetro
conectado a la tarjeta de alimentación.
3. Poner la energía en ON (encendido). Poner la perilla ajuste de amperaje en modo prueba de gas. La resistencia
deberá dar un valor muy alto.
4. Si las lecturas de resistencia no dan bien, entonces la boquilla y el electrodo están en contacto o se tocan o hay
discontinuidad en uno de los cables del conjunto de cables y mangueras de la antorcha. Cerciorarse de que
el émbolo de la antorcha se mueva libremente en el cabezal. Si no lo hace, reemplazar el cabezal de antorcha.
Si las piezas de la antorcha trabajan como es debido, reemplazar los cables y mangueras de la antorcha.
5. Dado que las fallas por acople de antorcha abierto o cerrado pueden ser intermitentes, repetir la prueba
varias veces.

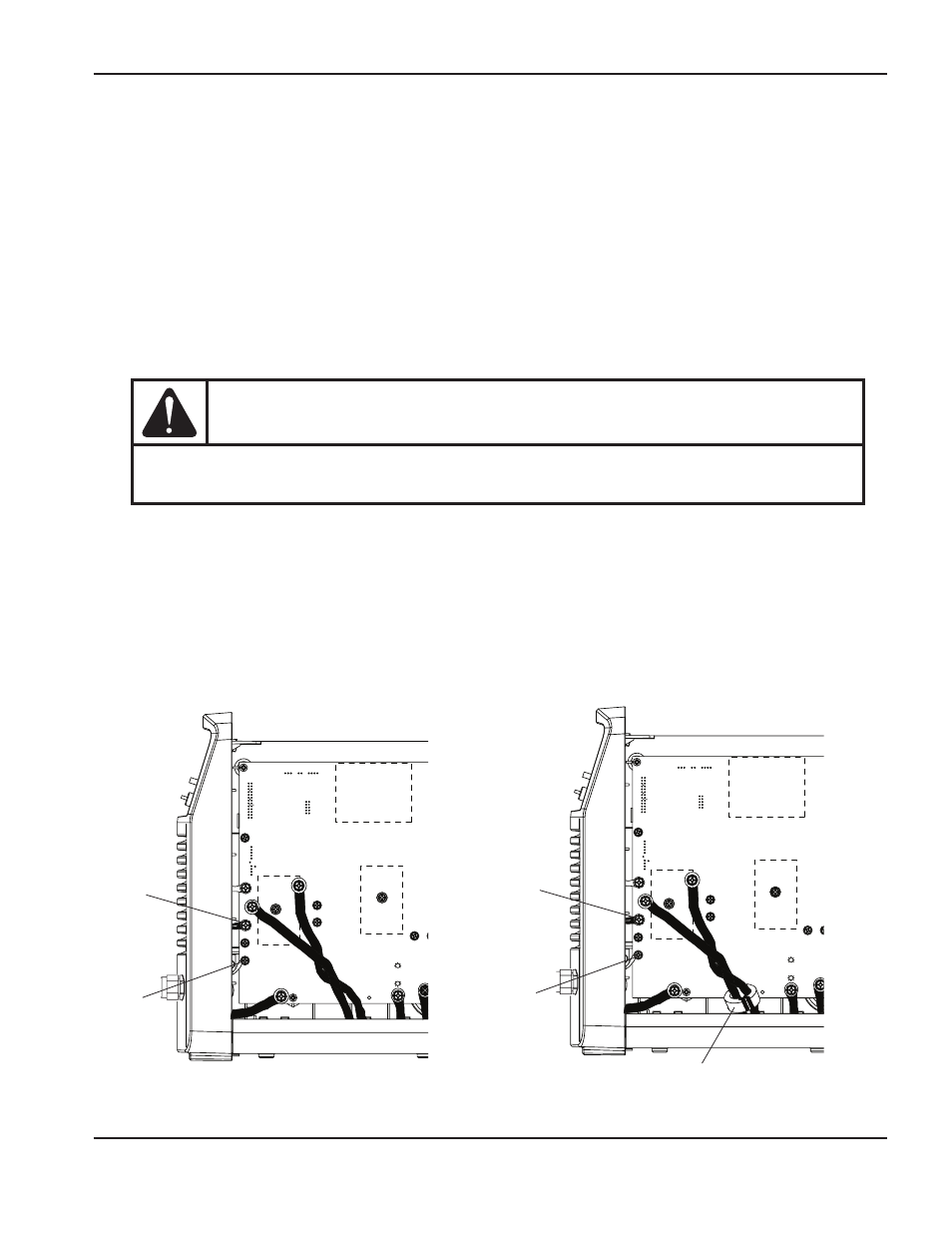

TP 19
W
- + - +
TP 18
R
TP 17
B
192 VDC 192 VDC
Fuentes de energía CSA 200-240 V y CE 230 V
J17
J19
TP17
W
+ - + -
TP18
B
TP16
R
~280 VDC ~280 VDC
J16
J18
Fuentes de energía CE 400 V y CSA 480 V
(Solo las unidades CE llevan filtro de ferrita)
