LocaLización de probLemas y ensayos aL sistema
5-26
powermax
45 Manual de servicio
Prueba 6 – arranque plasma
Verificar que el LED de la tarjeta de control reciba una señal de arranque válida.
1. Con la energía en ON (encendido), prestar atención al LED de arranque de la tarjeta de control. Deberá alumbrar
siempre que la antorcha esté activada.

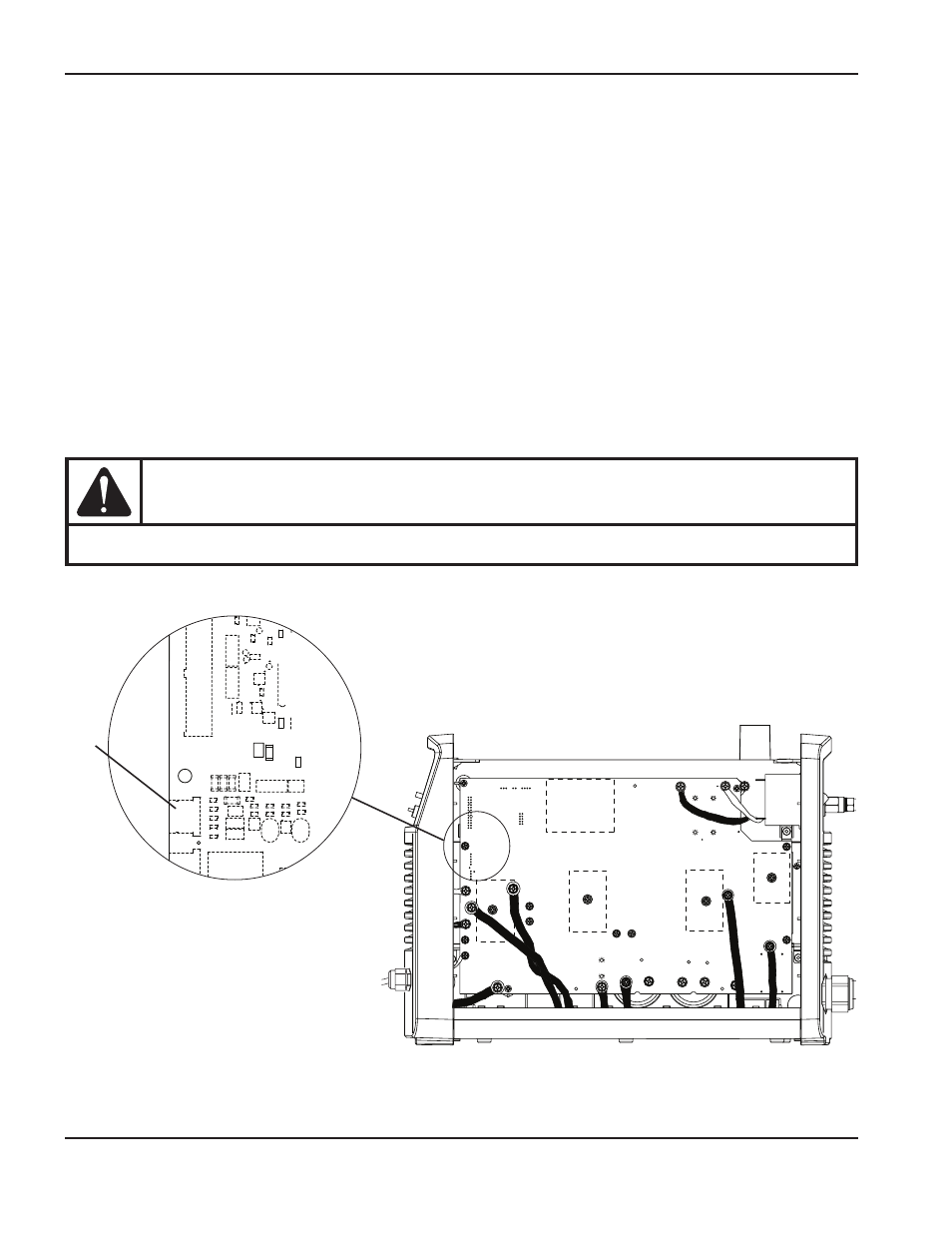

2. Poner el interruptor ON/OFF (encendido/apagado) en OFF (O) (apagado). Comprobar la resistencia entre los
pines 2 y 3 de J10 de la tarjeta de alimentación. Con el gatillo o la señal de arranque conectados, la resistencia
deberá ser 10 Ω o menor. Con el gatillo o la señal de arranque desconectados, el circuito deberá dar una lectura
de 3 kΩ aproximadamente. Si esta prueba falla, comprobar el interruptor de arranque y los cables de la antorcha.
NOTA: si la antorcha no dispara al terminar esta prueba, verificar que J10 esté bien conectado – que los pines
no estén corridos y que el conector no esté al revés.
3. Poner el interruptor ON/OFF (encendido/apagado) en ON (I) (encendido). Medir el pin 16 de J7 (o J8 en las
fuentes de energía CE 400 V y CSA 480 V) a tierra (ver Prueba 2 – chequeos de voltaje tarjeta de alimentación
en la página 5-19). La medición deberá dar 0 VCD para el circuito abierto y 3,2 VCD para el circuito cerrado.
Si los valores no dan bien, reemplazar la tarjeta de alimentación.
PRECAUCIóN
Quitar los consumibles al hacer las pruebas para evitar un disparo accidental de la antorcha.
TP 19
W
- + - +
TP 18
R
TP 17
B
192 VDC 192 VDC
J10
J7 (or J8)
J10
