Reposición de componentes
6-14
powermax
45 Manual de servicio
Reemplazar elemento filtrante de gas
1. Poner la energía en OFF (apagado), desconectar el cable de alimentación y la alimentación de gas.
2. Usar un destornillador Phillips #2 para quitar los 2 tornillos de la manija en la parte de arriba de la fuente de
energía. Inclinar ligeramente los paneles extremos de modo que pueda sacar los bordes de la manija por debajo.
Levantar la cubierta de la fuente de energía.
3. Quitarle la manguera al drenaje al fondo de la base de la fuente de energía.
4. Apretar el collar de conexión de la manguera de alimentación de gas y tirar de la manguera de gas para sacarla.
5. Desenroscar la tuerca que sujeta el filtro al soporte. Ladear el fondo del filtro para apartarlo de la fuente
de energía.
6. Desenroscar el drenaje del fondo del filtro. (Puede quitarle la manguera para que sea más fácil)
7. Desenroscar el recipiente de filtro de su cuerpo y quitarlo.
8. Quitarle el tubo de vidrio al filtro dándole vueltas y halándolo con cuidado hasta que suelte.
9. Desenroscar el elemento del cuerpo del filtro teniendo cuidado de que no dé vueltas.
10. Enroscar el nuevo elemento en el cuerpo del filtro.
11. Colocar el tubo de vidrio en el recipiente de filtro y enroscar este último al drenaje del fondo. Colocar de nuevo
la manguera que se quitó anteriormente.
12. Poner de nuevo el recipiente de filtro en el cuerpo asegurándose de que el drenaje y la manguera de drenaje
apunten a la cara frontal del ventilador.
13. Reposicionar el conjunto del filtro en el soporte y reinstalar la tuerca de sujeción.
14. Volver a conectar la manguera de alimentación de gas y meter la manguera de drenaje en el drenaje al fondo
de la fuente de energía.
15. Volver a conectar la alimentación de gas y comprobar que no haya fugas.
16. Ponerle de nuevo la cubierta a la fuente de energía. Colocar la manija sobre los orificios encima de la cubierta
y usar los 2 tornillos para sujetarla a la tapa.
17. Volver a conectar la energía eléctrica y la alimentación de gas.

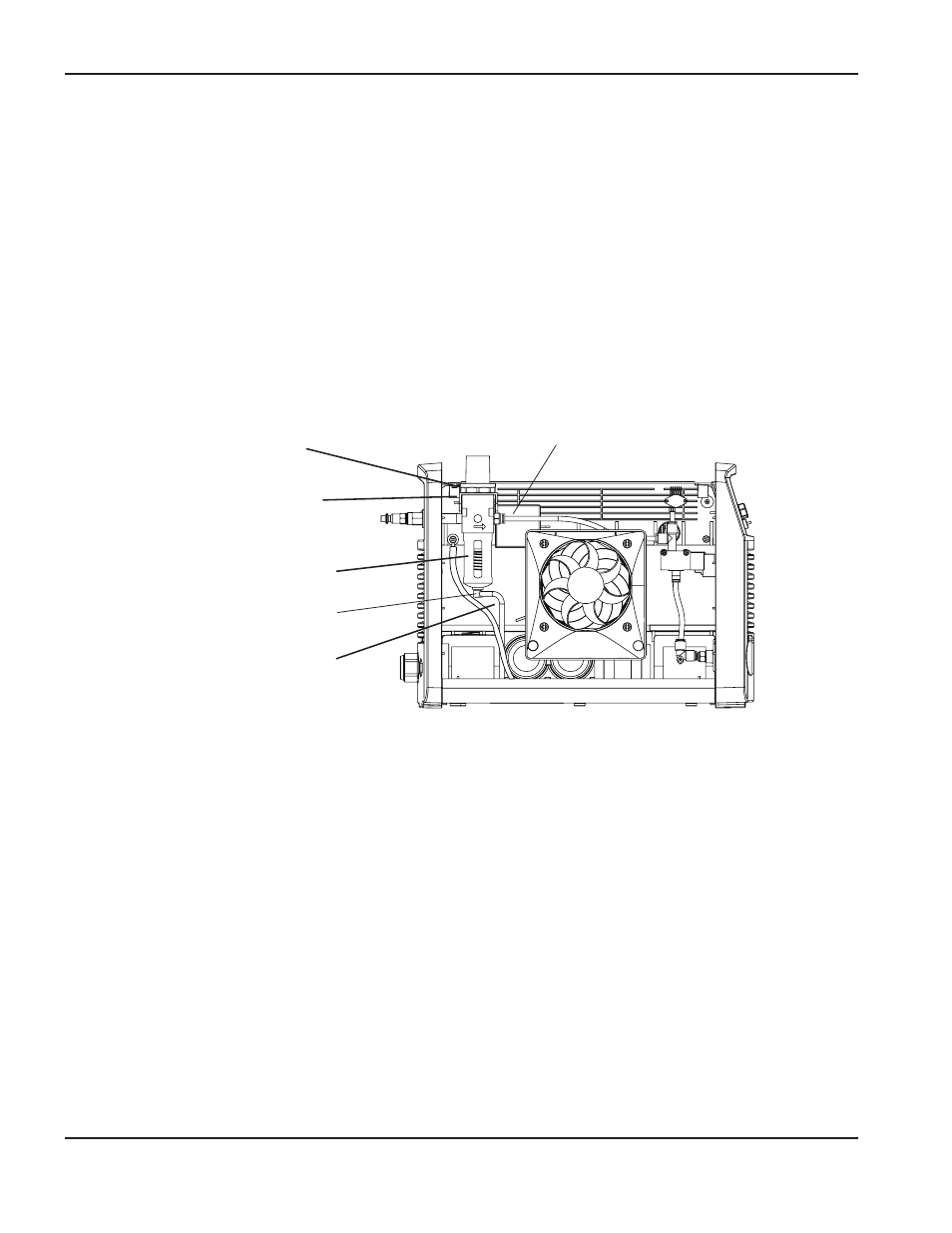

Tuerca
Soporte
Recipiente de filtro
Manguera drenaje
Manguera alimentación de gas
Drenaje
