LocaLización de probLemas y ensayos aL sistema
5-16
powermax
45 Manual de servicio
lEd tarjeta de control
La tarjeta de control (PCB1) del Powermax45 tiene 4 LED de diagnóstico.
Los LED de la tarjeta de control son:
• Arranque – la fuente de energía recibe una señal de arranque. Este LED se prende cuando la fuente de energía
recibe una señal de arranque y se mantiene encendido durante la operación normal.
• Transferencia – este LED prende cuando la transferencia del arco entre la antorcha y la pieza a cortar es buena y
parpadeará durante la operación de arco piloto continuo (por ejemplo, al cortar metal expandido
o al sacar el arco de la placa y volverlo a entrar).
• Error – el LED error se alumbra siempre que haya una falla en el sistema. Si el LED falla del panel frontal parpadea
y el LED error de la tarjeta de control también lo hace, hay una falla importante del sistema. la cantidad
de parpadeos entre pausas indicará el componente que pudiera estar defectuoso.
• Restablecer – este LED se alumbra cuando el circuito reiniciar está activo o al dispararse el circuito guardián.
Durante la operación normal, se prenden el LED de energía ON (encendido) del panel frontal de la fuente de energía y
los LED de arranque y transferencia de la tarjeta de control. En caso de haber un problema en el sistema, posiblemente
alumbren o parpadeen uno o más LED del panel frontal de la fuente de energía y los LED error y restablecer de la tarjeta
de control.

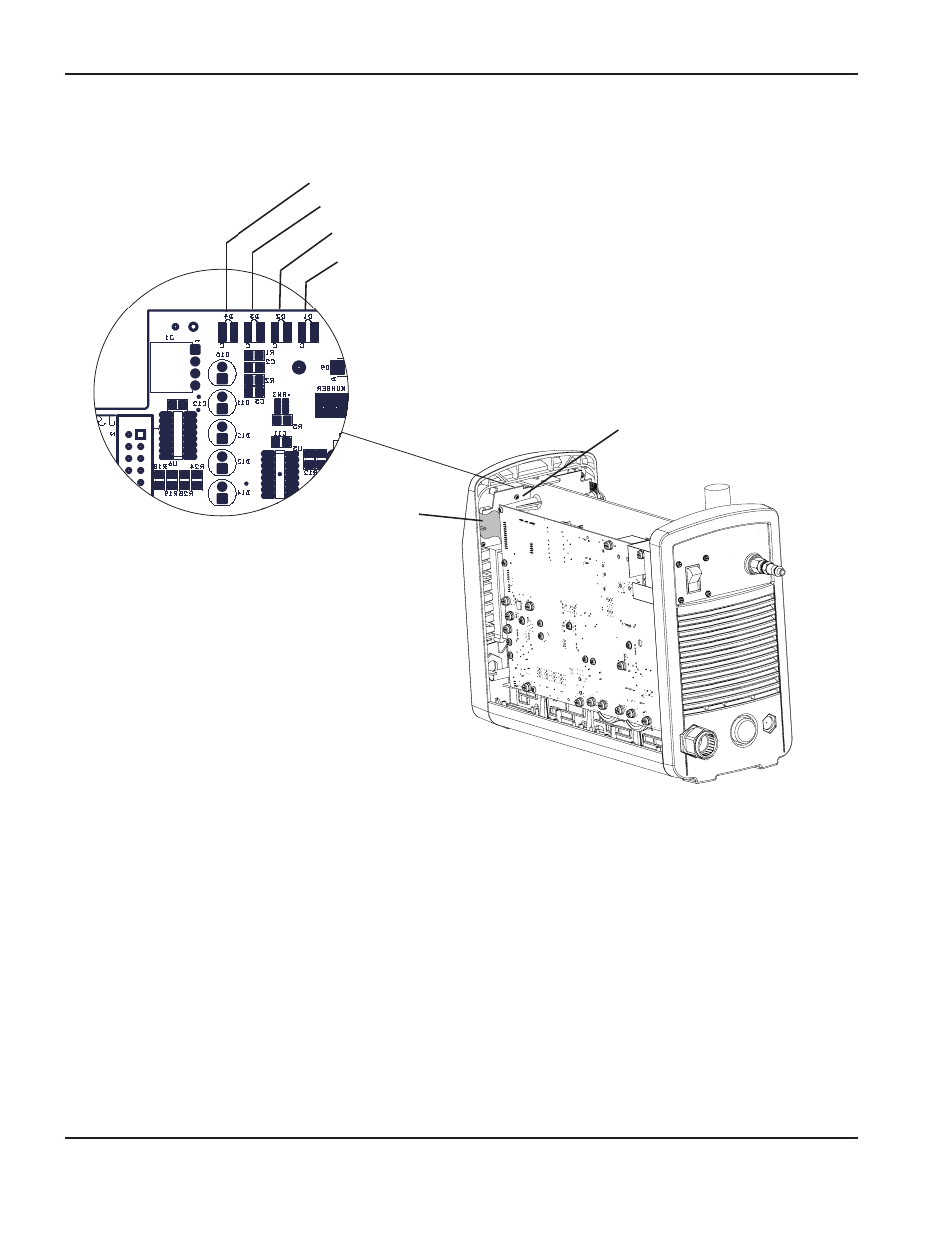

Tarjeta de control
Cable de cinta
Restablecer/guardián
Error
Transferencia (XFR)
Arranque
