montaje de la antorcha
3-6
powermax
45 Manual de servicio
Montaje de antorcha mecanizada
Antes de utilizar la antorcha T45m, usted debe:
• montar la antorcha en la mesa de corte u otro equipo
• seleccionar los consumibles e instalarlos
• alinear la antorcha
• conectar los cables y mangueras de la antorcha a la fuente de energía
• ajustar la fuente de energía a arranque remoto con un interruptor de arranque remoto o un cable
de interfaz máquina
Montar la antorcha
Según el tipo de mesa de corte que se tenga, posiblemente se necesite o no desarmar la antorcha para pasarla a
través de la guía y montarla. Si la guía de la mesa de corte es lo suficientemente grande como para pasar la antorcha
sin quitar el conjunto de cables y mangueras del cuerpo de antorcha, hacerlo y luego fijar la antorcha al elevador según
las instrucciones del fabricante.
Nota: la antorcha T45m se puede montar en diferentes mesas X-Y, sistemas de riel, biseladoras de tubos y otros
equipos. Instalar la antorcha según las instrucciones del fabricante y, si se necesita desarmarla, seguir las
indicaciones que se dan a continuación.
Si es necesario desarmar la antorcha, seguir estos pasos.
1. Desconectar los cables y mangueras de la antorcha de la fuente de energía y quitarle los consumibles a la antorcha.
2. Quitarle la cremallera al manguito de posicionamiento sacándole los 2 tornillos negros que la sujetan. Desenroscar
los 6 tornillos (3 en cada extremo) que sujetan el manguito de posicionamiento al anillo de bronce del pasacables
y al cuerpo de antorcha. Deslizar el manguito de posicionamiento para sacarlo de la antorcha.

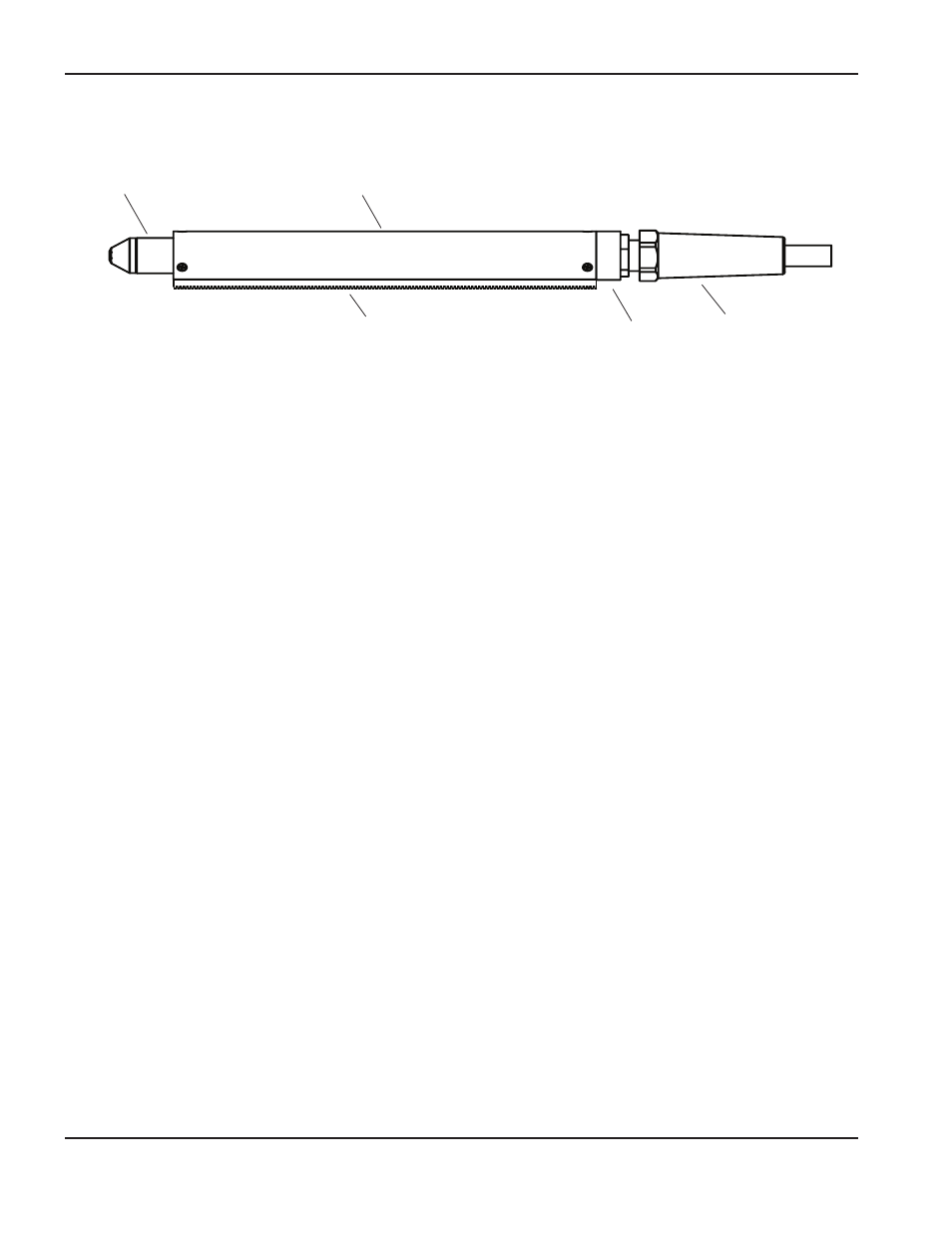

Consumibles
Cremallera Pasacables
Manguito de posicionamiento
Pasacables
de bronce
