montaje de la antorcha
3-26
powermax
45
Manual de servicio
• Para usar solamente las señales de transferencia del arco y arranque de plasma, utilizar el número de pieza
023206 (7,62 m) o el número de pieza 023279 (15,24 m). Estos cables tienen conectores de horquilla como
se muestra aquí:
Nota: la tapa del receptáculo de la interfaz máquina evita que el polvo y la humedad lo dañen cuando no se usa.
Esta tapa se deberá reemplazar si se daña o pierde (127204).
Debe ser un técnico de servicio calificado el que haga la instalación del cable de interfaz máquina. Para instalar un
cable de interfaz máquina:
1. poner la energía en OFF (apagado) y desconectar el cable de alimentación
2. quitarle la tapa al receptáculo de interfaz máquina de la parte trasera de la fuente de energía
3. conectar el cable de interfaz máquina Hypertherm a la fuente de energía
4. si va a utilizar un cable con conector Dsub en el otro extremo, enchufarlo al conector de pines correspondiente del
control de altura de la antorcha o CNC. Sujetarlo con los tornillos del conector Dsub.
Si va a utilizar un cable con alambres y conectores de horquilla en el otro extremo, terminar el cable de interfaz
máquina en la envolvente eléctrica del control de altura de la antorcha o CNC, inscritos y certificados; así evitará
el acceso del operador a las conexiones después de la instalación. Para operar los equipos, verificar primero que
todas las conexiones estén bien y que las piezas por las que pase electricidad (conductores vivos) estén blindadas
y protegidas.
Nota: si la integración del equipo Hypertherm con los equipos puestos por el cliente, entre ellos los cables y
cordones de interconexión, no está inscrita y certificada como sistema, la misma estará sujeta a inspección
de las autoridades locales en el sitio de instalación final.

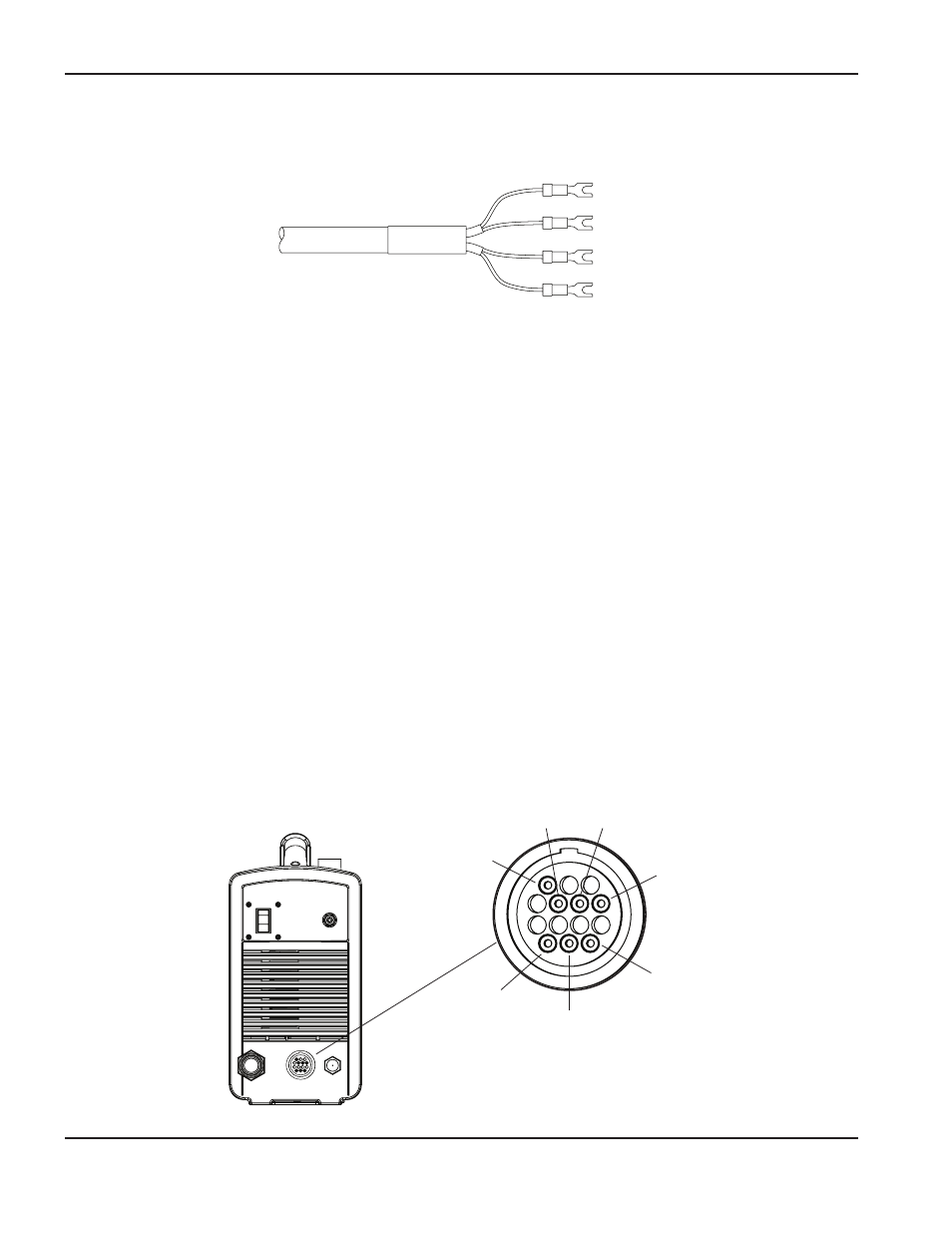

A continuación se muestran los zócalos de conectores para cada señal existente a través del cable de interfaz máquina.
En la tabla de página 3-27 se dan los detalles de cada señal.
3
4
12
13
14
6
5
