montaje de la antorcha
powermax
45 Manual de servicio 3-29
10. Tender los alambres a lo largo de la base de la unidad, por detrás de los cables conectados a la tarjeta
de alimentación.
11. Quitarle los tornillos al conector del cable de masa en J21 y al conector del cable blanco en J19 (J18 en las fuentes
de energía CE 400 V y CSA 480 V).
12. Conectar el alambre 1 a J19 (J18 en las fuentes de energía CE 400 V y CSA 480 V) con el anillo conector que
esté más cerca de la tarjeta de alimentación y al conector del cable blanco más próximo a la cabeza del tornillo.
Dar vuelta hacia arriba al conector de anillo del alambre 1 de modo que el ligero doblez de la base deje una
pequeña separación entre el alambre y la tarjeta. Apretar el tornillo a 23,0 kg cm.
13. Conectar el alambre 2 a J21. Esta vez, poner juntos el conector del cable de masa que esté más cerca de la tarjeta
de alimentación y el conector de anillo del alambre 2 más próximo a la cabeza del tornillo. Apretar el tornillo
a 23,0 kg cm.
14. Reinstalar el panel trasero y sujetarlo con el tornillo. Reinstalarle la barrera Mylar al frente de la tarjeta
de alimentación. Reinstalar la cubierta.
15. Conectar el otro terminal del cable a los equipos según las instrucciones del fabricante.
NOTA: si la integración del equipo Hypertherm con los equipos puestos por el cliente, entre ellos los cables
y cordones de interconexión, no está inscrita y certificada como sistema, la misma estará sujeta
a inspección de las autoridades locales en el sitio de instalación final.
TP 19
W
- + - +
TP 18
R
TP 17
B
192 VDC 192 VDC

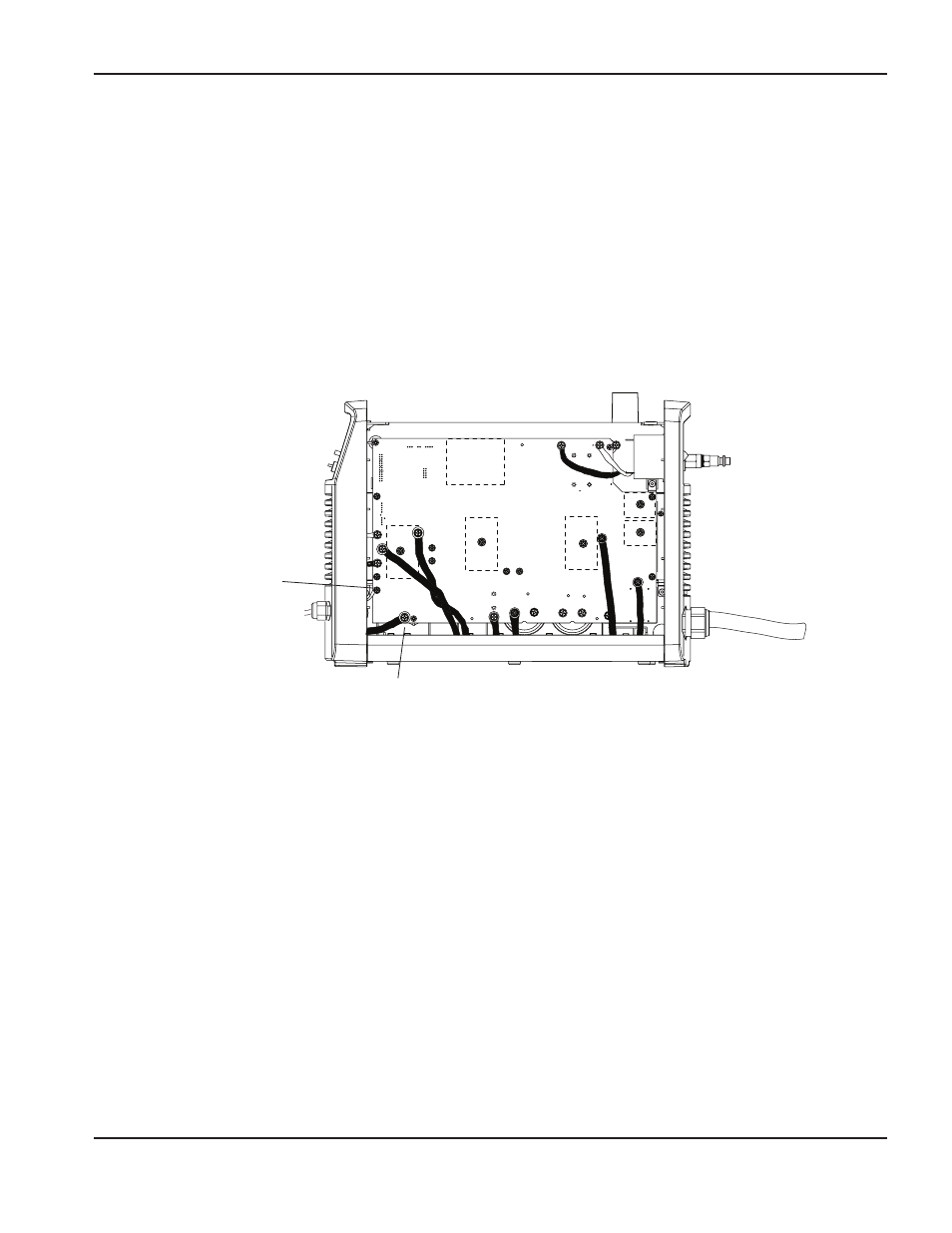

J21 (cable de masa)
J19 o J18
(cable blanco)
