reposición de componentes
powermax
45 Manual de servicio 6-3
Reinstalación

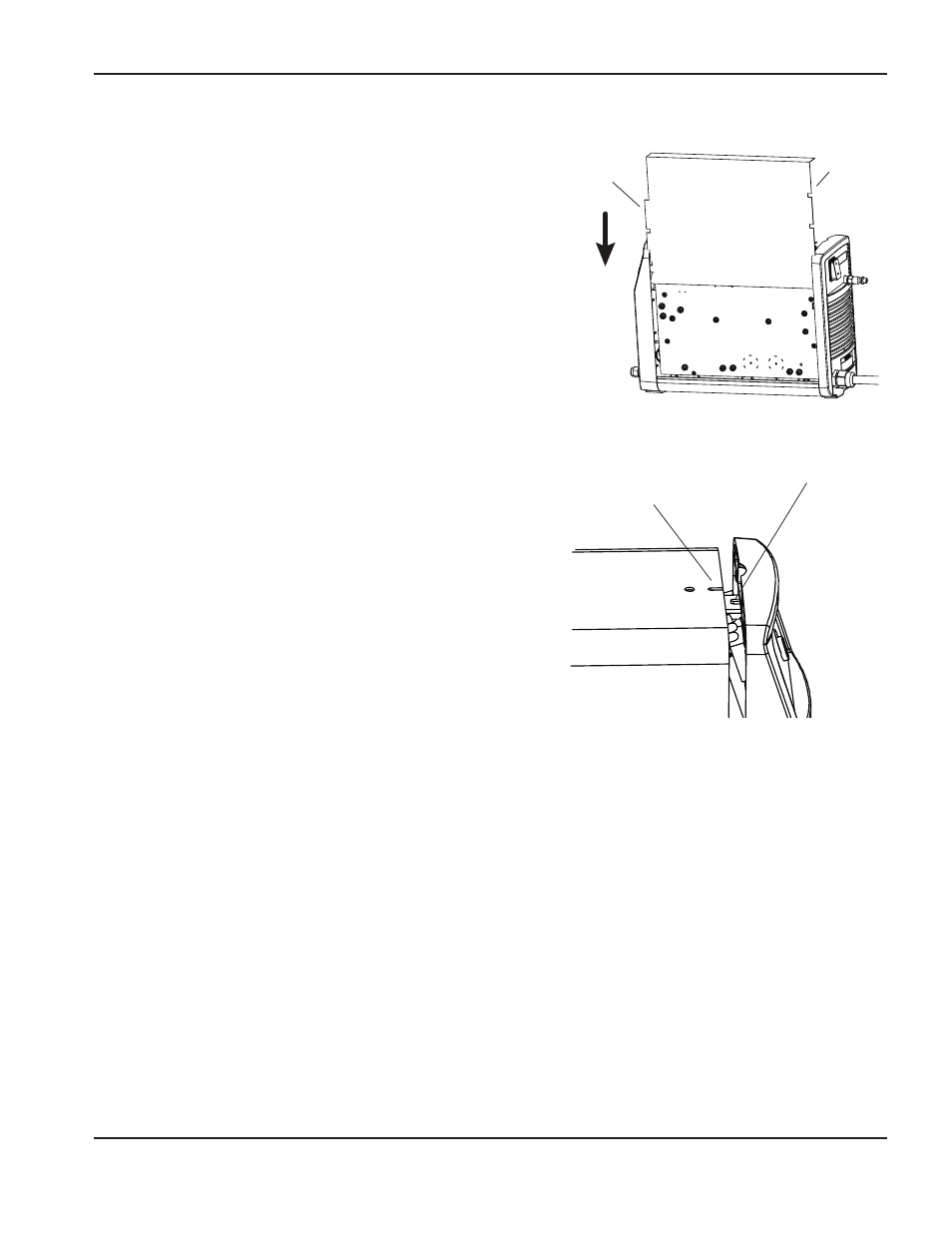

1. Sujetar la barrera Mylar de modo que el borde con
las 3 muescas quede a la izquierda y el borde con
las 4 muescas, a la derecha.
2. Hay una perforación a lo largo de la parte de arriba,
a unos 4,45 cm del borde. Si va a reemplazar la barrera
Mylar por una nueva, necesitará doblarla por esta
perforación de modo que el borde superior quede
en su contra.
3. Colocar la barrera de modo que la sección doblada cubra
la parte superior del panel de energía. Correr la barrera
a su lugar con el borde inferior entre la acanaladura de
la base y la tarjeta de alimentación. Las muescas a cada
lado de la barrera se alinearán con la acanaladura dentro
de las tapas laterales.
4. Con cuidado de no pellizcar ningún cable, deslizar
la cubierta por la parte de atrás de la fuente de energía.
Asegurarse de que los bordes inferiores estén en las
guías y de que la ranura encima de la cubierta esté
alineada con la pestaña de la tapa del extremo frontal,
de modo que las persianillas queden frente al ventilador.
Colocar la manija sobre los orificios encima de la cubierta
y usar los 2 tornillos para sujetarla a la tapa.
Tres muescas
Ranura de cubierta
Pestaña
Cuatro
muescas
Reemplazar el cable de masa (CSA y CE)
1. Poner la energía en OFF (apagado), desconectar el cable de alimentación y la alimentación de gas.
2. Usar un destornillador Phillips #2 para quitar los 2 tornillos de la manija en la parte de arriba de la fuente de
energía. Inclinar ligeramente los paneles extremos de modo que pueda sacar los bordes de la manija por debajo.
Levantar la cubierta de la fuente de energía. Quitar la barrera Mylar que protege la tarjeta de alimentación.
3. Quitarle el tornillo a J21 (rotulado como “cable de masa”) donde se sujeta el cable de masa a la tarjeta
de alimentación. Apartar el tornillo.
4. Inclinar ligeramente el panel frontal para apartarlo de la fuente de energía. Por el interior del panel, desenroscar
la tuerca que sujeta el pasacables a la tapa del extremo lateral.
