Reposición de componentes
6-4
powermax
45 Manual de servicio
TP 19
W
- + - +
TP 18
R
TP 17
B
192 VDC 192 VDC

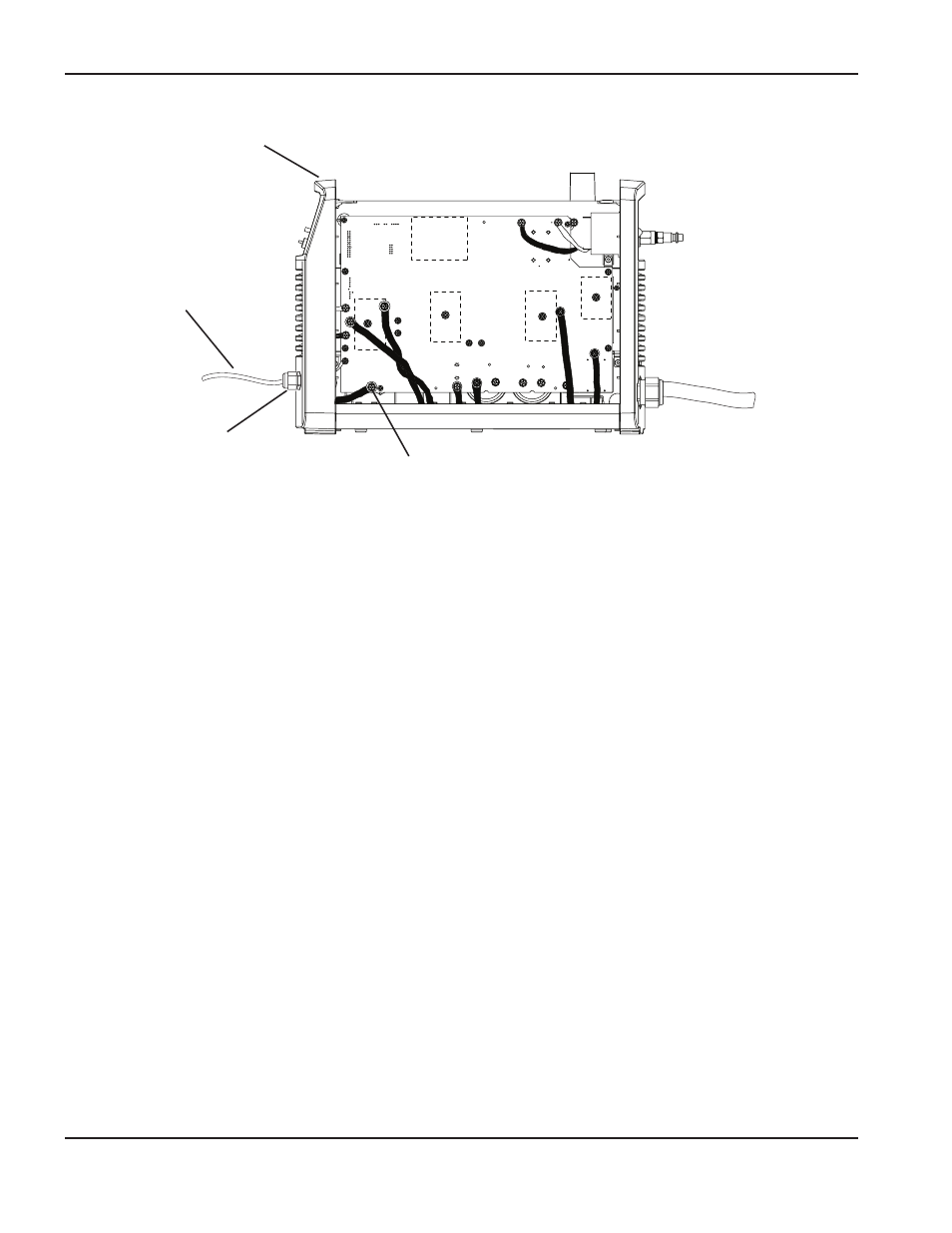

Cable de masa
Conexión del cable de masa a la tarjeta de alimentación (J21)
Panel frontal
Pasacables
5. Pasar el terminal del conector del nuevo cable de masa a través del panel frontal y acomodar el pasacables
en el orificio.
6. Ponerle la tuerca al conector del cable de masa. Inclinar ligeramente el panel frontal para apartarlo de la fuente
de energía y enroscar la tuerca al pasacables.
7. Conectar el cable de masa a la tarjeta de alimentación en J21 usando el tornillo que quitó anteriormente.
El ajuste de torsión de esta conexión es 23,0 kg·cm.
8. Realinear el panel frontal.
9. Reinstalar la barrera Mylar y ponerle de nuevo la cubierta a la fuente de energía. Colocar la manija sobre
los orificios encima de la cubierta y usar los 2 tornillos para sujetarla a la tapa.
10. Volver a conectar la energía eléctrica y la alimentación de gas.
