reposición de componentes
powermax
45 Manual de servicio 6-5
Reemplazar el cable de alimentación (CSA 200-240 V)
1. Poner la energía en OFF (apagado), desconectar el cable de alimentación y la alimentación de gas.
2. Usar un destornillador Phillips #2 para quitar los 2 tornillos de la manija en la parte de arriba de la fuente de
energía. Inclinar ligeramente los paneles extremos de modo que pueda sacar los bordes de la manija por debajo.
Levantar la cubierta de la fuente de energía. Quitar la barrera Mylar que protege la tarjeta de alimentación.

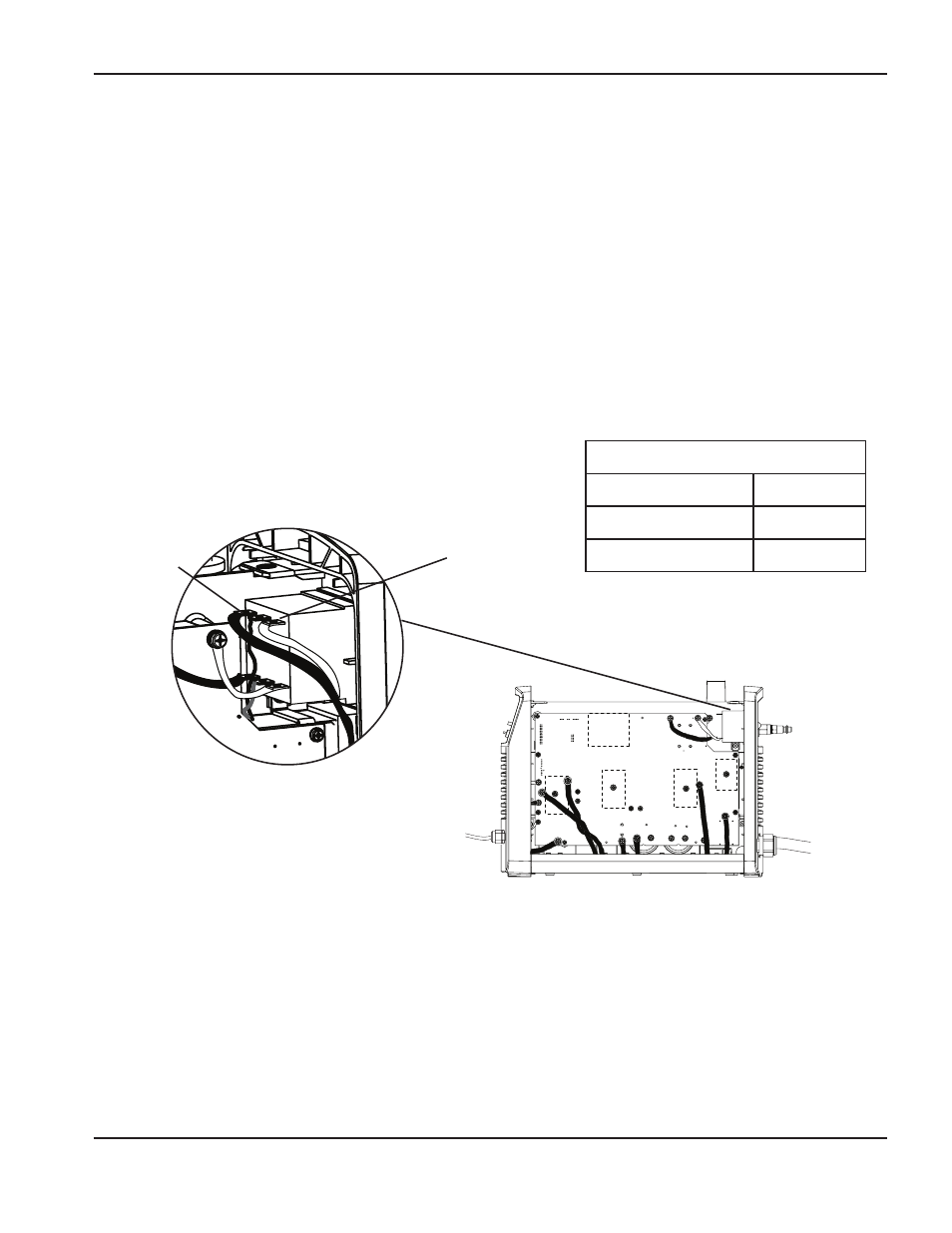

El cable de alimentación CSA 200-240 V tiene un cable negro y otro blanco que se conectan al interruptor
de energía y un cable a tierra verde que se conecta al disipador de calor.
3. Quitar el panel trasero o inclinarlo ligeramente para apartarlo de la fuente de energía y llegar a los tornillos
que sujetan los conductores del cable de alimentación a la parte de atrás del interruptor de energía.
NOTA: para quitar el panel trasero, debe quitar primero la boquilla de aire.
4. Quitar los tornillos que sujetan los conectores de los cables blanco y negro al interruptor de energía para
desconectarlos.
5. Quitar el tornillo que sujeta el cable verde al disipador de calor.
6. Aflojar la tuerca que está por fuera de la fuente de energía y que sujeta al pasacables del cable de alimentación,
de modo que los cables se muevan libremente. Si se va a reemplazar el pasacables, usar una llave ajustable para
desenroscar también la tuerca que lo sujeta por dentro de la fuente de energía y quitarlo.
7. Para quitar el cable de alimentación viejo, halarlo a través del pasacables o del orificio del panel trasero, desde
afuera de la fuente de energía.
l
Cable negro (CSA)
N
Cable blanco (CSA)
Monofásico (CSA)
L Negro
N Blanco
Tierra de protección Verde
TP 19
W
- + - +
TP 18
R
TP 17
B
192 VDC 192 VDC
