reposición de componentes
powermax
45 Manual de servicio 6-19

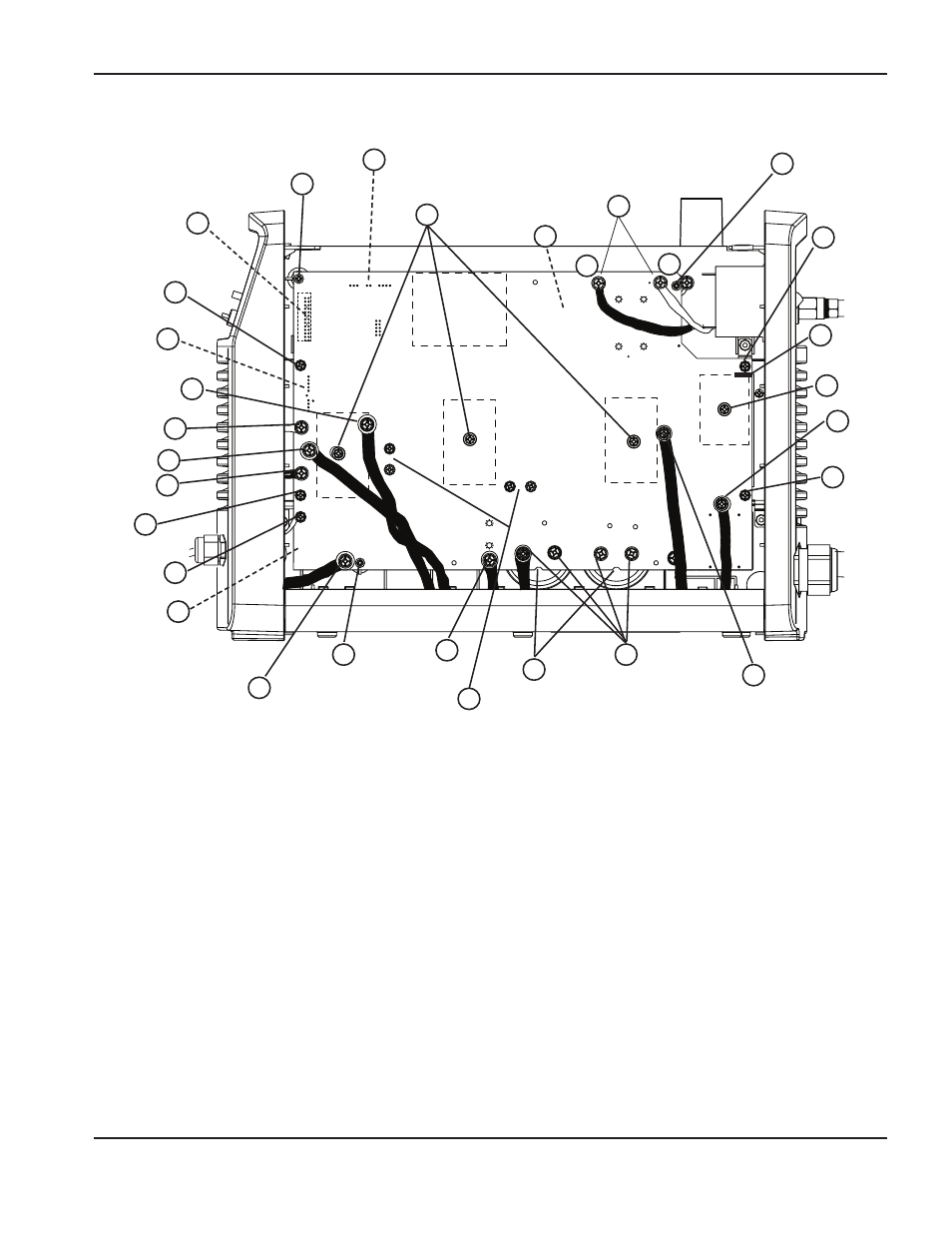

Tarjeta de alimentación CSA 200-240 V y CE 230 V nueva
TP 19
W
- + - +
TP 18
R
TP 17
B
192 VDC
192 VDC
1
2
2
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21 22
23
24
11
11
25
Componente descripción
1 Cable de cinta (conector J7)
2 Tornillo conjunto disipador de calor
3 Conectores J10 y J12
4 Conector J13
5 Conector J14
6 Conector J16
7 Conector J17
8 Conector J19
9 Conector J22
10 Conector cable de masa (J21)
11 Tornillo de sujeción
12 Conector J20
13 Tornillos resistencia (4)
Componente descripción
14 Rejillas alivio de presión
15 Tornillos capacitor (4)
16 Conector J15
17 Conector J18
18 Tornillo puente rectificador de entrada
19 Aquí va la ranura de las tarjetas nuevas
20 Cables interruptor ON/OFF
(encendido/ apagado)
21 Conector J1
22 Conector J2
23 Conector J6
24 Tornillos de sujeción IGBT (3)
25 Conectores J3, J4 y J5
