Reposición de componentes
6-24
powermax
45 Manual de servicio

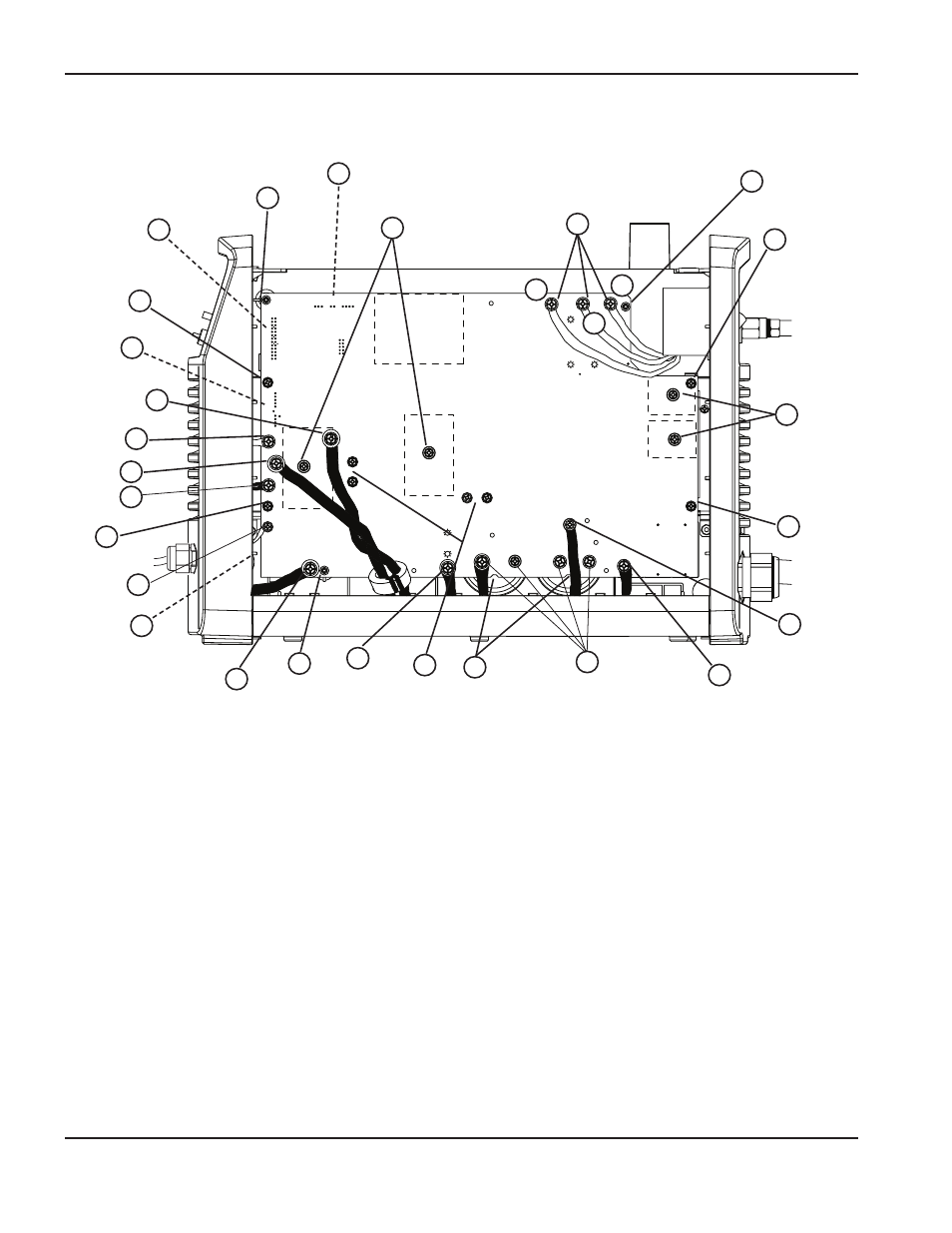

Tarjeta de alimentación CE 400 V vieja
TP17
W
+ - + -
TP18
B
TP16
R
~280 VDC ~280 VDC
1
2
3
4
5
6
7
8
9
10
11
12
13 14
15
16
17
18
19
20
21
22
23
24
2
2
2
11
11
Componente descripción
1 Cable de cinta (conector J8)
2 Tornillo conjunto disipador de calor
3 Conectores J10 y J12
4 Conector J13
5 Conector J14
6 Conector J15
7 Conector J16
8 Conector J18
9 Conector J22
10 Conector cable de masa (J21)
11 Tornillo de sujeción
12 Conector J20
Componente descripción
13 Tornillos resistencia (4)
14 Rejillas alivio de presión
15 Tornillos capacitor (4)
16 Conector J19
17 Conector J17
18 Tornillos puente rectificador de entrada (2)
19 Cables interruptor ON/OFF
(encendido/ apagado)
20 Conector J1
21 Conector J2
22 Conector J3
23 Tornillos de sujeción IGBT (2)
24 Conectores J4, J5 y J6
