LocaLización de probLemas y ensayos aL sistema
5-24
powermax
45 Manual de servicio

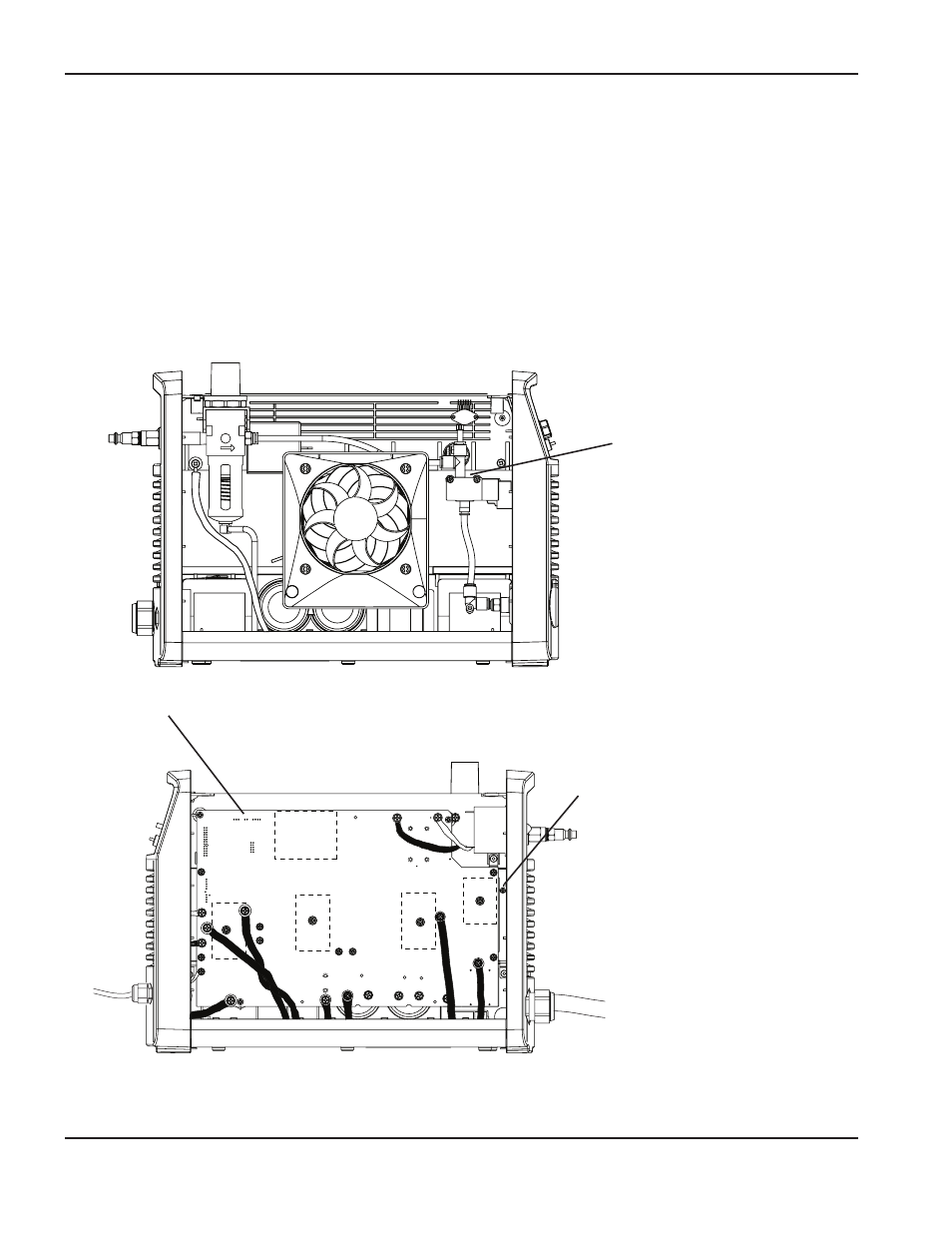

Prueba 4 – válvula solenoide
Si el gas no fluye como debiera, probar la adecuada operación de la válvula solenoide.
1. En la válvula solenoide hay un LED que alumbra en rojo cuando la antorcha está disparada o la perilla de control
de amperaje está en modo prueba de gas. Este LED se mantiene prendido hasta que termina el postflujo.
Poner la perilla de amperaje en prueba de gas y verificar que el LED se prenda.
2. Puentear a tierra el pin 4 de J3 (J4 en las fuentes de energía CE 400 V y CSA 480 V) de la tarjeta
de alimentación. Deberá escuchar el clic de la válvula.
3. Si no lo escucha, o el LED no se prende, y la lectura de voltaje en el pin 4 de J3 (o J4) es 24 VCD, reemplazar
la válvula solenoide.
TP 19
W
- + - +
TP 18
R
TP 17
B
192 VDC 192 VDC
LED válvula solenoide
J3 o J4
Tierra de protección
