Reposición de componentes
6-16
powermax
45 Manual de servicio
Reemplazar la tarjeta de control
1. Poner la energía en OFF (apagado), desconectar el cable de alimentación y la alimentación de gas.
2. Usar un destornillador Phillips #2 para quitar los 2 tornillos de la manija en la parte de arriba de la fuente de
energía. Inclinar ligeramente los paneles extremos de modo que pueda sacar los bordes de la manija por debajo.
Levantar la cubierta de la fuente de energía. Quitar la barrera Mylar que protege la tarjeta de alimentación.
3. Quitar la perilla de control de amperaje halándola directamente del panel trasero.
4. Quitar el panel frontal o inclinarlo ligeramente para apartarlo de la base.
5. Desenchufar el cable de cinta de la tarjeta de alimentación de J7 (CSA 200-240 V y CE 230 V) o
de J8 (CE 400 V y CSA 480 V).
PRECAUCIóN
la electricidad estática puede dañar las tarjetas de circuitos. Tener el debido cuidado
al manipular las tarjetas de circuito impreso:
– guardar las tarjetas de circuito impreso en recipientes antiestáticos;
– ponerse un brazalete antiestático al manipular las tarjetas de circuito impreso.
6. Probar la tarjeta de control nueva antes de instalarla, conectando su cable de cinta a la tarjeta de alimentación.
Volver a conectar la energía, poner el sistema ON (encendido) y verificar que el LED arranque de la tarjeta
de control sea el único que se prenda. Además, los LED falla del panel frontal deberán apagarse.
7. Desconectar de nuevo la energía eléctrica y el cable
de cinta y apartar la tarjeta de control nueva.
8. Quitar los 3 tornillos que sujetan la tarjeta de control
vieja y sacarla de la fuente de energía.
9. Atornillar la tarjeta de control nueva en su lugar con los
3 tornillos y conectarle el cable de cinta.
10. Insertar a presión la perilla de control de amperaje en
su poste. El poste tiene un lado plano. Cerciorarse
de que el lado plano de la abertura de la perilla esté
alineado con el lado plano del poste.
11. Volver a poner el panel frontal.
12. Con cuidado de no pellizcar ningún cable, reinstalar
la barrera Mylar y deslizar la cubierta por la parte de atrás de la fuente de energía. Colocar la manija sobre los
orificios encima de la cubierta y usar los 2 tornillos para sujetarla a la tapa.
13. Volver a conectar la energía eléctrica y la alimentación de gas.

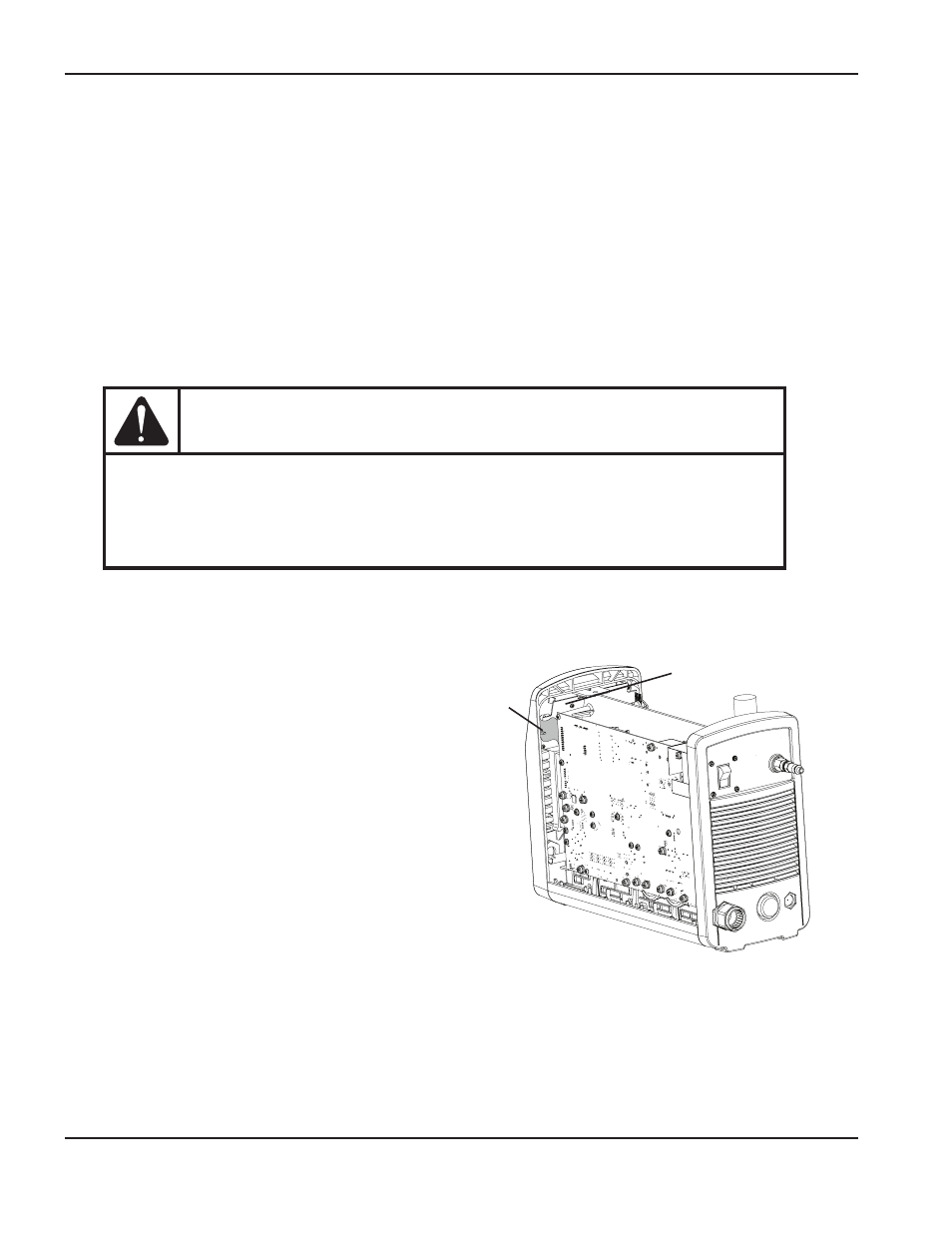

Tarjeta de control
Cable de
cinta
