reposición de componentes
powermax
45 Manual de servicio 6-13
6. Sacar del todo el ventilador viejo de la fuente de energía.
7. Colocar el nuevo ventilador en su lugar.
8. Enroscar los 4 tornillos de sujeción.

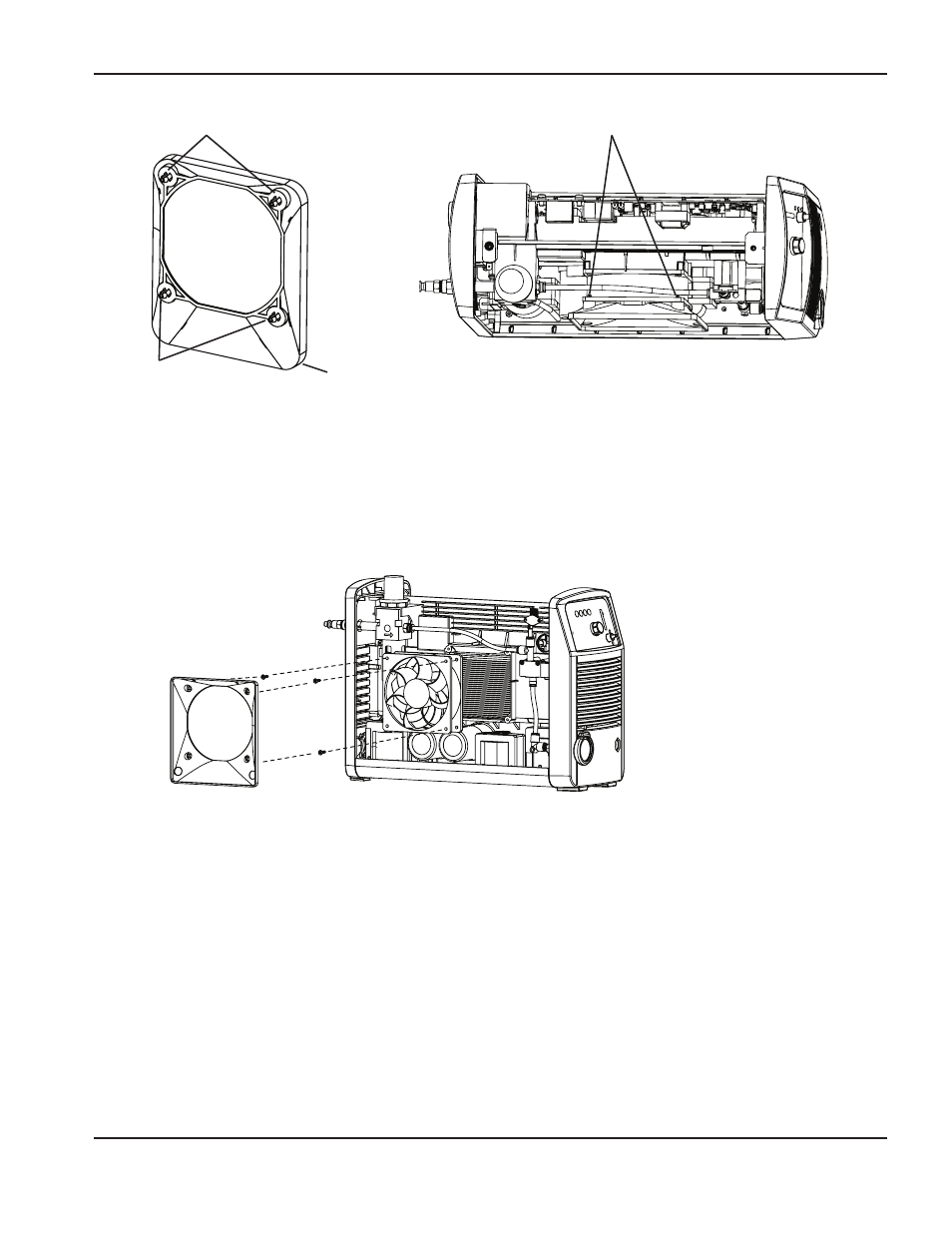

9. Orientar la cámara impelente de modo que el extremo más ancho quede en el fondo y enganche en su lugar.
10. Enchufar el conector de los cables rojo y negro del lado izquierdo del ventilador en J4 (CSA 200-240 V
y CE 230 V) o en J5 (CE 400 V y CSA 480 V) de la tarjeta de alimentación.
11. Con cuidado de no pellizcar ningún cable, deslizar la cubierta por la parte de atrás de la fuente de energía.
Cerciorarse de que los bordes de abajo estén en las guías. Colocar la manija sobre los orificios encima
de la cubierta y usar los 2 tornillos para sujetarla a la tapa.
12. Volver a conectar la energía eléctrica y la alimentación de gas.
Presillas esquina Presillas esquina de arriba
Fondo Presillas esquina
