HT2000 INSTALACIÓN
7/5/00
Command THC (X-Y) Manual de instrucciones 3b-7

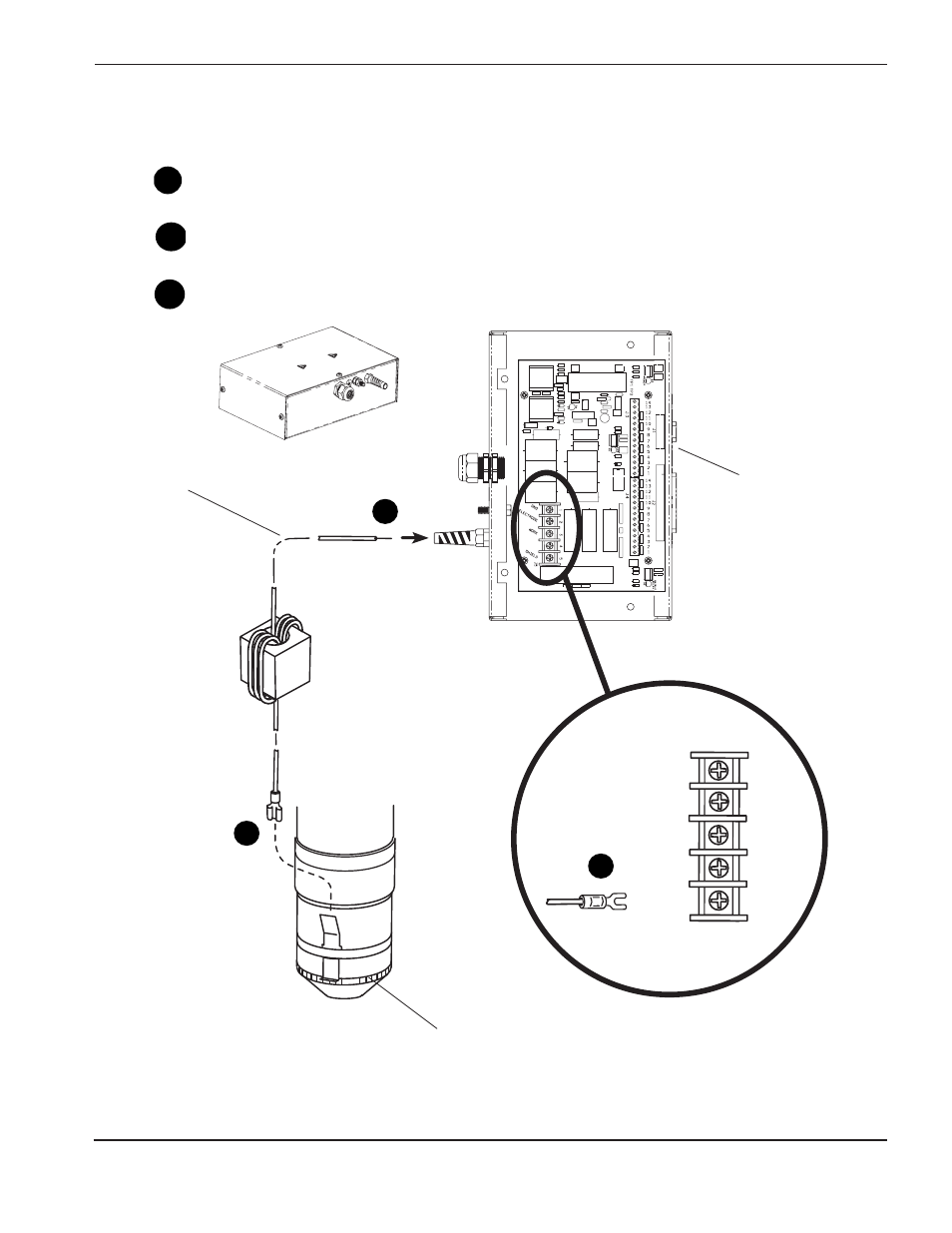

Figura 3b-4 Conexión del alambre de contacto óhmico HT2000
C
A
THC.71
B
SHIELD
2
3
1
4
5
J5
Ensamblaje del
interfase del
plasma
Tapa retentora de la antorcha con lengüeta IHS
Núm. de pieza 120837
Alambre del contacto óhmico
Alambre del contacto óhmico
Vea figura 3b-4.
Instale el alambre de contacto óhmico a través del protector de estrés del ensamblaje de interfase
de plasma.
Instale un terminal bifurcado de tamaño apropiado, en el extremo del alambre y sujete al alambre al
terminal J5-5 que tiene la etiqueta “SHIELD” (protector).
Instale el otro extremo del alambre de contacto óhmico a la lengüeta IHS en la tapa retentora
de la antorcha.
C
B
A
