INSTALACIÓN
7/5/00
3-24 Command THC (X-Y) Manual de instrucciones

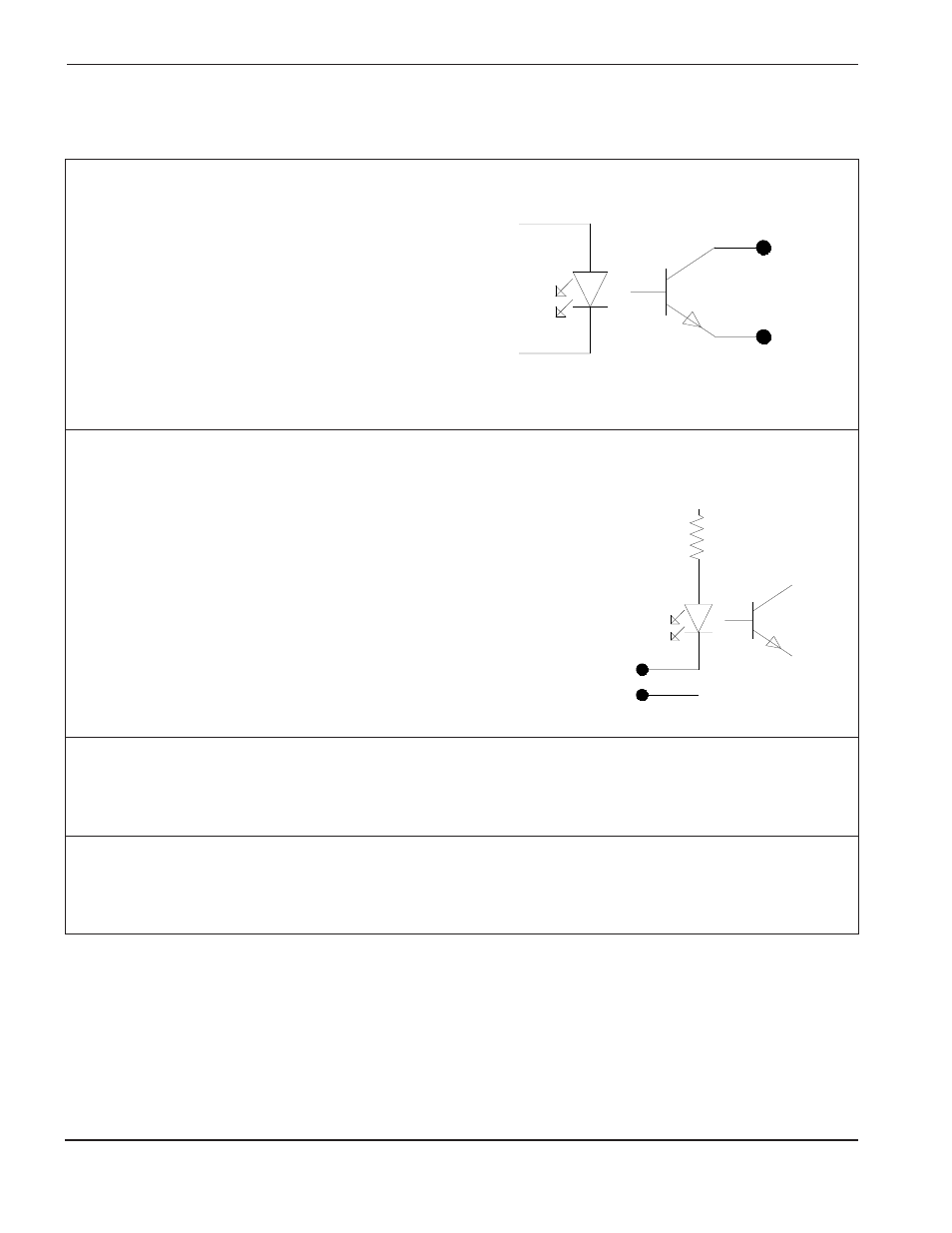

Notas o Figura 3-16
Salida de THC
Máximo 24 VCD
Máximo 10 mA
Salida
+
-
Nota 1. Todas las salidas de THC son transistores acoplados
ópticamente cuyas cargas máximas son de 24 VCD y
10 mA.
Nota 2. Todas las entradas de THC son señales de 12 VCD
ópticamente aisladas. Las señales se activan
introduciendo 3 mA por entrada.
Nota 3. Se requiere puente en CNC. Vea instrucciones en página 3-14.
Nota 4. Interruptor de parada requerido en el CNC. Vea instrucciones en página 3-14.
12 VCD
3,3 K
Retorno de 12V
Entrada
+
-
Entrada de THC
