MANTENIMIENTO
8/19/98
5-4
Command THC (X-Y)
Manual de instrucciones
Instalación de la banda de sellado (Fig. 5-2)
1. Instale la banda nueva comenzando por la parte posterior del alzador (Vista 1).
2. Haga pasar la banda por las ranuras superior e inferior. Asegúrese de que quede dentro de la guías
acanaladas (Vista 1).
3. Asegure los extremos de la banda al bloque de retención utilizando dispositivos de retención y tornillos
hexagonales. Asegúrese de que la cinta quede dentro de las guías (Vistas 2 y 3).
4. Instale la cubierta del lado izquierdo del alzador. Asegúrese de que la banda quede dentro de las guías
(Vista 3).
5. Instale el bloque de montaje de la antorcha o el soporte del sistema de liberación de la antorcha según se
describe en la sección 3, Instalación.

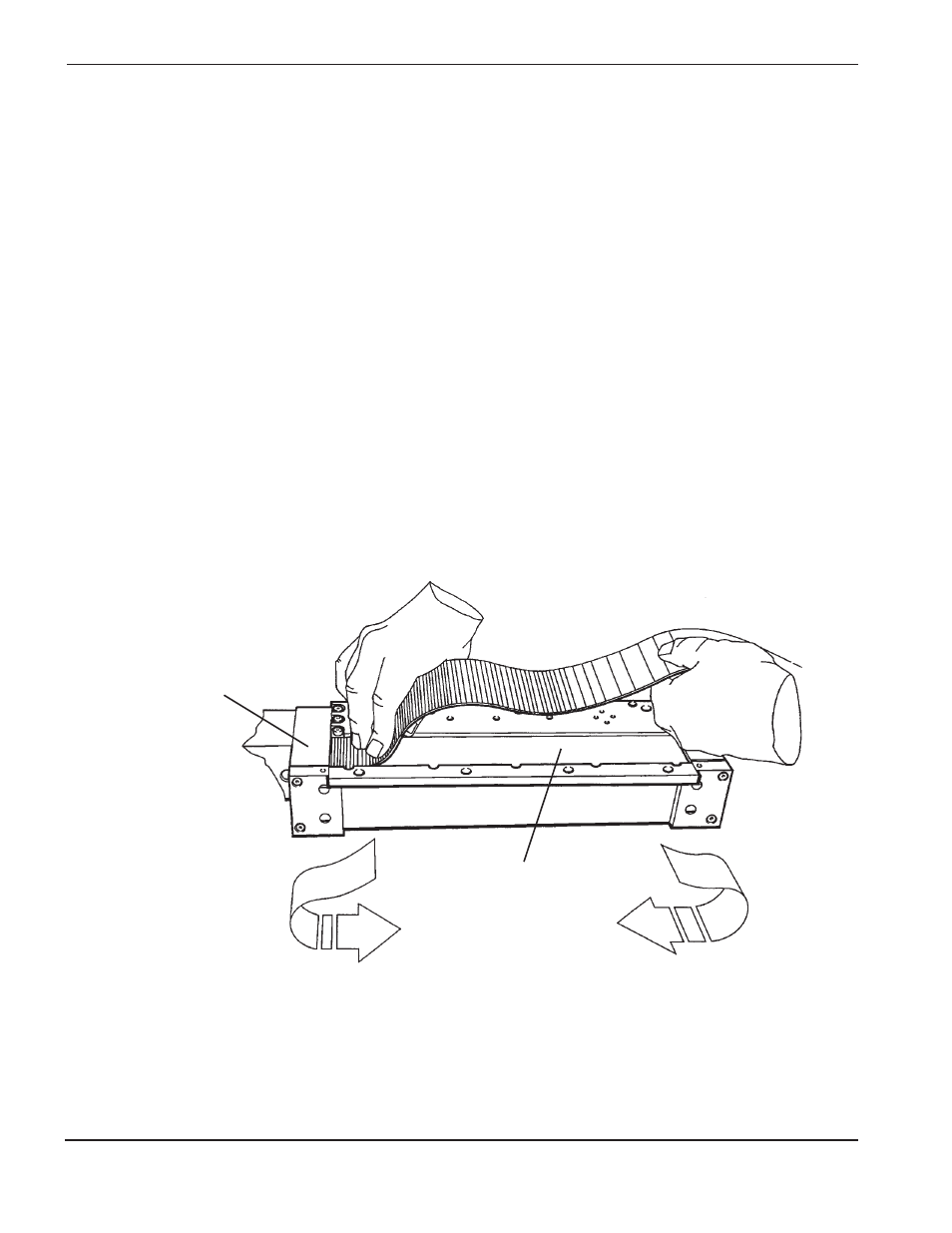

Figura 5-2
Instalación de la cinta de sellado (Figura 1 de 2)
Parte posterior del alzador
Guía acanalada
VISTA 1
