INSTALACIÓN
7/5/00
3-14 Command THC (X-Y) Manual de instrucciones
Cable del interfase de la máquina
1. Cable de la señal instalada, vea figura 3-9.
El cable del interfase de la máquina suministra una señal para verificar que se ha instalado al cable
adecuadamente. Es necesario dar continuidad por medio del conectores 3 y 22 de manera que no se
interrumpa la señal.
Instale un cable de puente en el CNC para proporcionar continuidad entre los conectores 3 y 22 cuando el
cable de interfase de la máquina esté instalado en el receptáculo CNC.

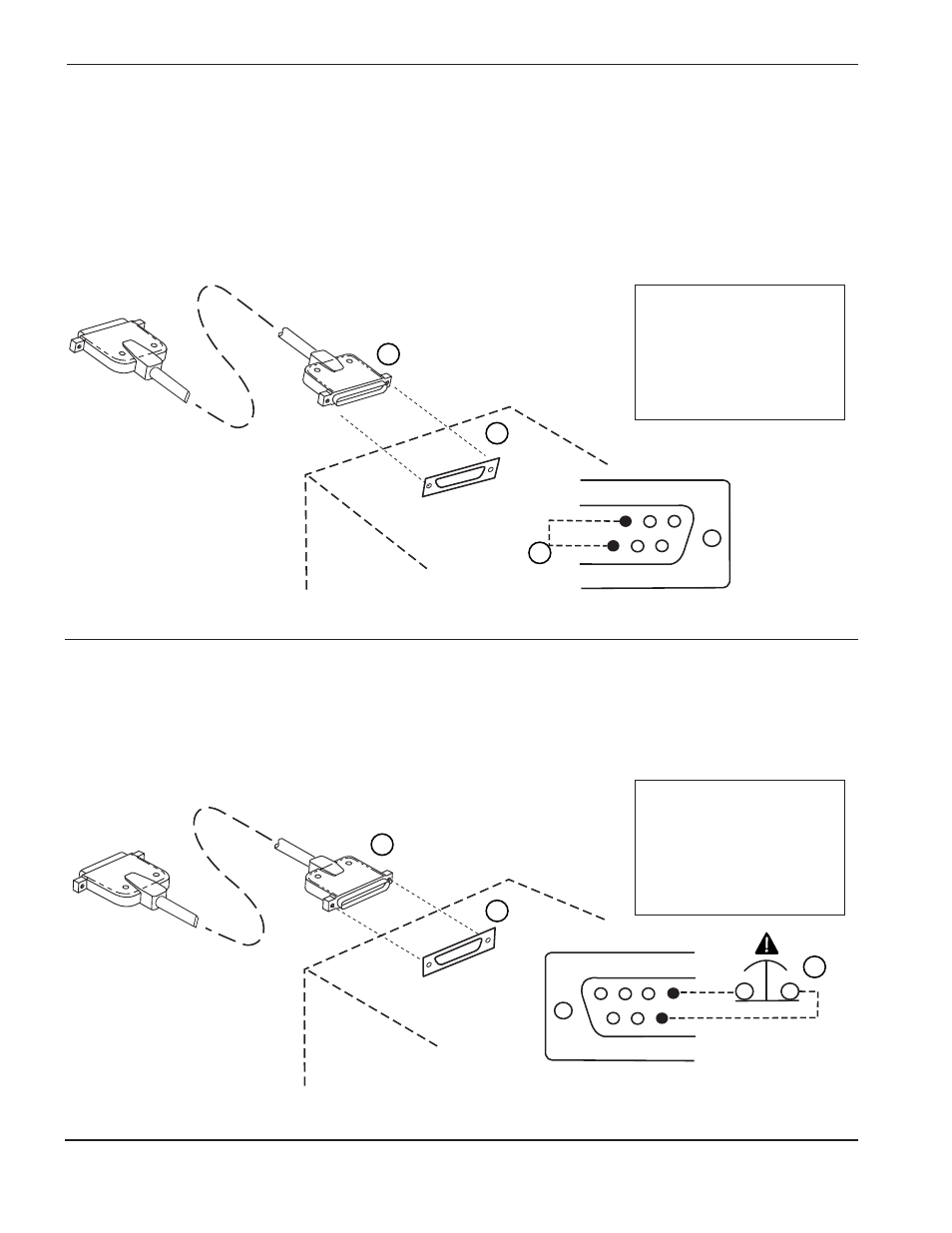

Figura 3-9 Señal de cable instalado CNC
(1) Cable del interfase de la
máquina
(2) Receptáculo CNC
(3) Alambre de puente,
lo suministra el cliente
2. Señal de parada de emergencia, vea figura 3-10.
El cable de interfase de la máquina da una señal para la parada de emergencia. Es necesario
proporcionar continuidad por medio de los conectores 16 y 35 para no interruptir la señal.
Instale un interruptor, normalmente cerrado, en el CNC para dar continuidad entre los conectores 16 y 35
cuando el cable de interfase de la máquina se instale al receptáculo CNC.
Figura 3-10 Señal de parada de emergencia CNC
(1) Cable del interfase de la
máquina
(2) Receptáculo CNC
(3) Interruptor para detener,
lo suministra el cliente
