MANTENIMIENTO
9
Command THC (X-Y) Manual de instrucciones 5-11

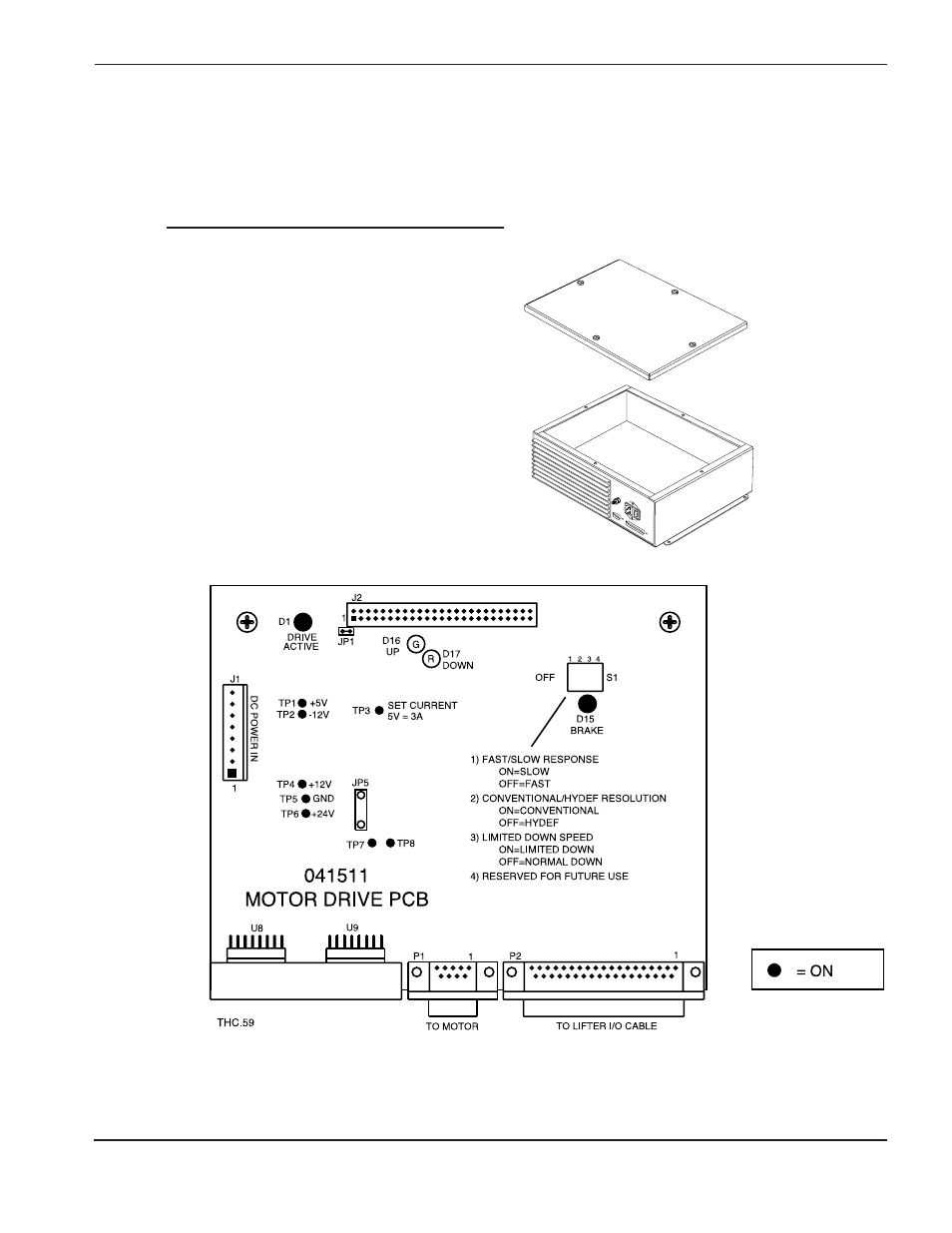

Figura 5-5 Placa de circuitos impresos de propulsión del motor
Luces de estado de la placa de circuitos impresos del impulso del motor, se encienten
durante la puesta en marcha normal
Los siguientes indicadores luminosos se encuentran en la placa de circuitos impresos de propulsión del
motor, dentro del módulo de control. Vea la figura 5-5.
Ind. luminoso Función de la señal Estado
D1 Propulsión activa On
D15 Freno desactivado On
D16 Arriba Off
D17 Abajo Off
* On = freno no está trabado (puesto)
Off = freno está trabado (puesto)
