INSTALACIÓN
6
3-22 Command THC (X-Y) Manual de instrucciones
Núm. de pieza Longitud
123209 5 ft./1.5 m
123210 10 ft./3 m
123211 15 ft./4.6 m
123212 20 ft./6.1 m
123022 25 ft./7.6 m
123213 30 ft./9.1 m
123214 35 ft./10.6 m
Núm. de pieza Longitud
123215 40 ft./12.2 m
123216 45 ft./13.7 m
123023 50 ft./15.2 m
123217 75 ft./23 m
123218 100 ft./30.5 m
123219 125 ft./38 m
123220 150 ft./45.6 m
THC.84
Conector típico
Número de Número de
patilla Color Nombre de la señal Función patilla
1 Entrada Negro RX - Receptor inversor de RS-422 en serie. TX - 1 Salida
20 Rojo Receptor + Receptor no inversor de RS-422 en serie. Transmisor + 20
2 Salida Negro TX - Transmisor inversor de RS-422 en serie. RX - 2 Entrada
21 Verde Transmisor + Transmisor no inversor de RS-422 en serie. Receptor + 21
3 Entrada Negro Plasma Cable - Reconocimiento del cable de plasma que se usa para la detección automática 3 Salida
17 Verde Cable de plasma+ del panel de interface de plasma. 17
7 Entrada Rojo Nozzle Contact - El Contacto de boquilla se encuentra activo cuando la boquilla o el aislador se 7 Salida
26 Blanco Contacto de boquilla + encuentra en contacto óhmico con la placa. 26
8 Entrada Rojo Pilot Arc In - La entrada de arco piloto verifica que se ha establecido un arco piloto con éxito. 8 Salida
27 Verde Entrada arco piloto + 27
9 Entrada Rojo Transfer In - La entrada de transferencia verifica que ha ocurrido una transferencia. 9 Salida
28 Azul Entrada de transferencia + 28
10 Salida Rojo Nozzle H.V. Relay - El relevador está activo durante la iniciación del arco para aislar el interfase 10 Entrada
29 Amarillo Relevador de boquilla H.V. + THC conexión PCB, del voltaje alto 29
13 Entrada Verde Pierce Complete - La salida de perforación completa verifica que ha vencido el medidor de tiempo 13 Salida
32 Blanco Perforación completa + de perforación interna completa del THC. 32
14 Salida Verde Hold Ignition - Retener ignición impide que se encienda la antorcha, pero permite el flujo 14 Entrada
33 Azul Retener ignición + de gas de preflujo. 33
15 Salida Verde Plasma Start - La señal Activar plasma se utiliza para iniciar el arco. 15 Entrada
34 Amarillo Activar plasma + 34
16 Entrada Verde Arc Volts - Voltios del arco es la medida del voltaje del arco entre el electrodo y la pieza 16 Salida
35 Café Voltios del arco + a cortar, dividido por 41. 35
18 Salida Blanco 24 VDC Common 24 VCD disponibles, máximo de 500 mA. 18 Entrada
Común 24 VCD
37 Negro 24 VCD + 37
36 Salida Naranja 24 VDC Common 24 VCD disponibles, máximo de 500 mA. 36 Entrada
4 Entrada Negro Torch 2 Select - Reservada 4 Salida
23 Amarillo Selección de antorcha 2 + 23
5 Entrada Negro Torch 1 Select - Reservada 5 Salida
24 Café Selección de antorcha 1 + 24
6 Entrada Negro Spare 1 - Reservada 6 Salida
25 Naranja Sobrante 1 + 25
11 Salida Rojo Plasma Spare 2 - Reservada 11 Entrada
30 Café Sobrante de plasma 2 + 30
12 Salida Rojo Plasma Spare 1 - Reservada 12 Entrada
31 Naranja Sobrante de plasma 1 + 31
19 No conectadas 19
22 Azul No se usa 22
Módulo de control de THC Ensamblaje del interfase del plasma

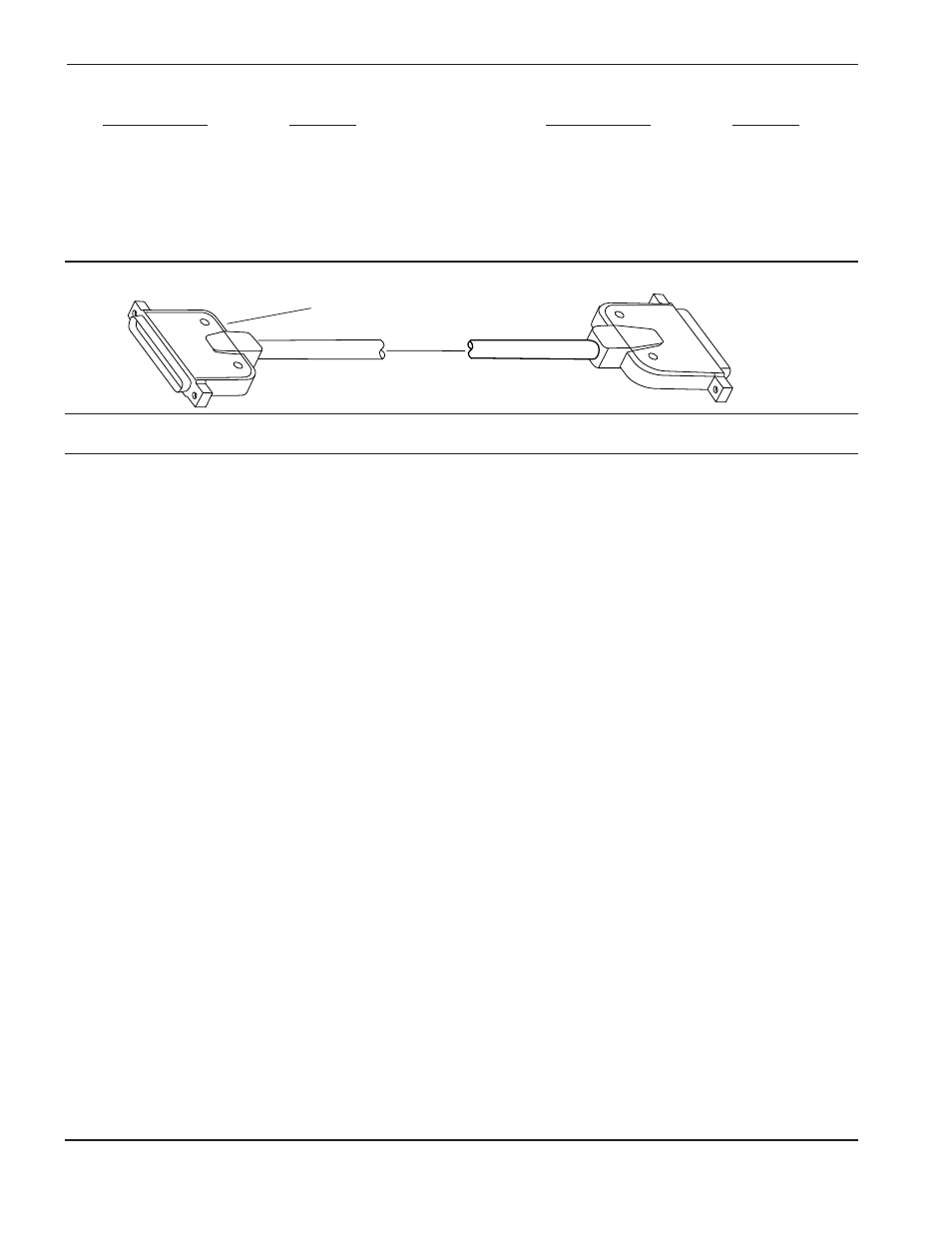

Figura 3-15 Cables de interface de plasma – Números de pieza y lista de señales
