9
Command THC (X-Y) Manual de instrucciones a-1
APÉNDICE A
1 Lista de piezas del levantador de riel
1 Lista de piezas del levantador de riel

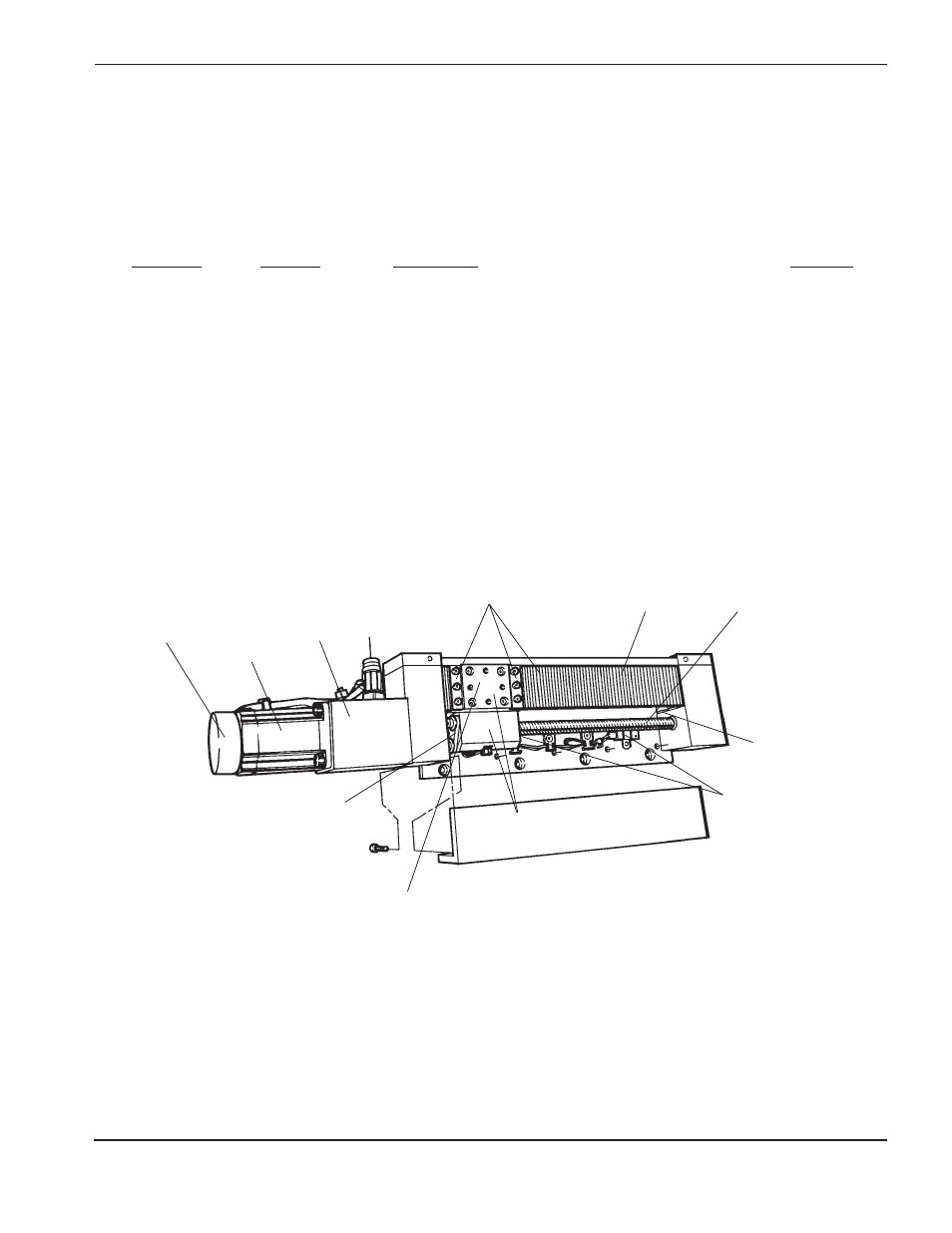

1 Ensamblaje de levantar riel X-Y
Index No. Part No. Description Quantity
128050 X-Y lifter assembly 1
1 128726 Encoder replacement Kit 1
2 128727 Motor/Encoder replacement Kit 1
3 027550 Brake, power off 1
4 027552 Driving block 1
5 027551 Rail and block, bearing 1
6 129266 Assembly, leadscrew standard 1
7 128189 Band seal kit 1
8 128190 Band roller kit 4 per lifter
9 005195 Limit switch 2
6
5
(Debajo de la banda de
sellado)
3
(adentro)
8
1
2
7
Posición de montaje del juego de bloque
de montaje de la antorcha (Fig. 6-5)
4
8
El interruptor límite de
segundos está localizado
debajo del bloque de
impulsar 9
