Instalando la antorcha (con la opción de liberación de la antorcha)
(1) Instale la protección al bloque de montura con los 4 tornillos. Véase figura 3-7.
(2) Monte la antorcha al alzador con el bloque de montura y los 2 tornillos.

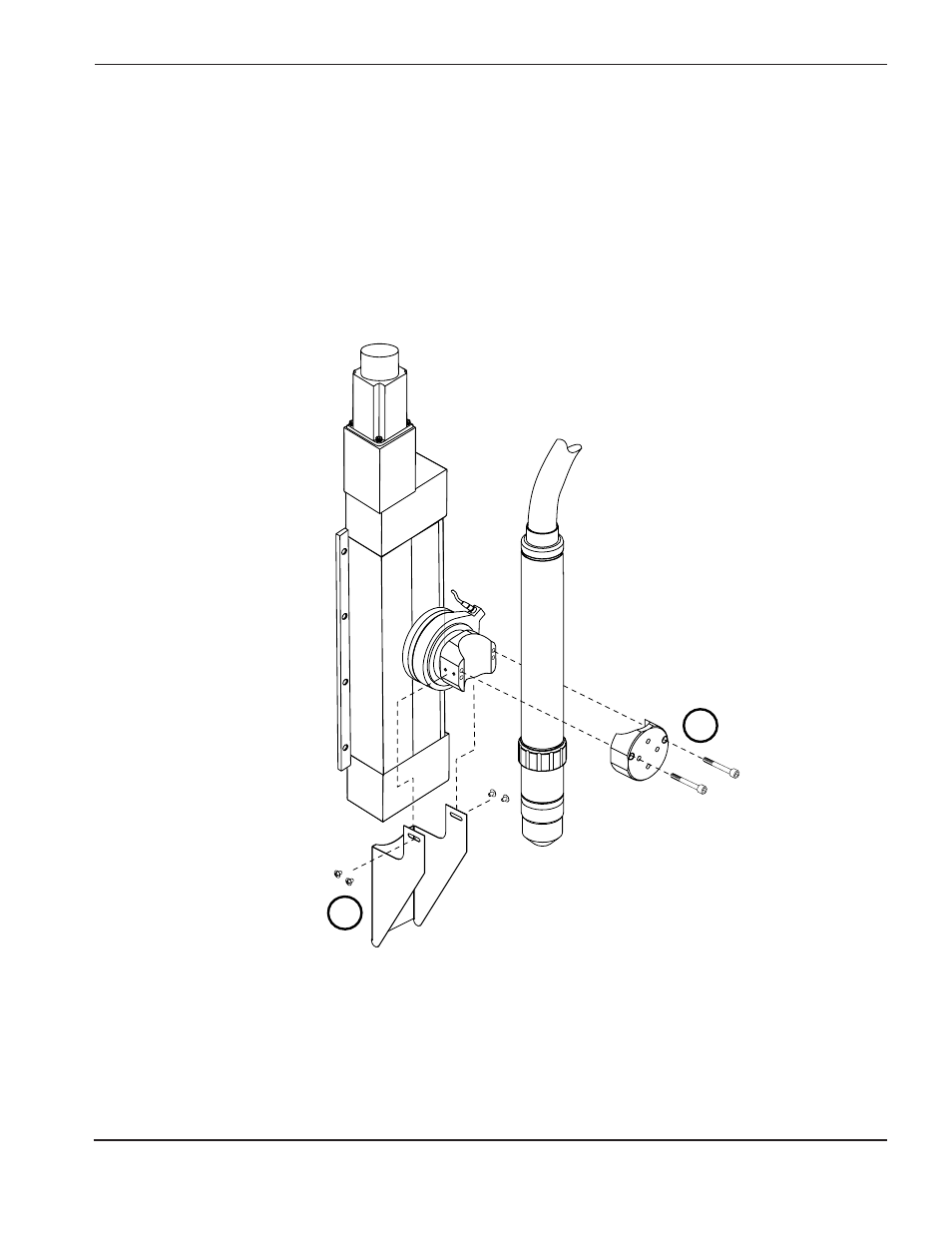

Figura 3-7 Antorcha instalada con la opción de liberación de la antorcha
