Hypertherm THC X-Y Table Torch Height Control - Manual (Página 35)

INSTALACIÓN
9
Command THC (X-Y) Manual de instrucciones 3-13

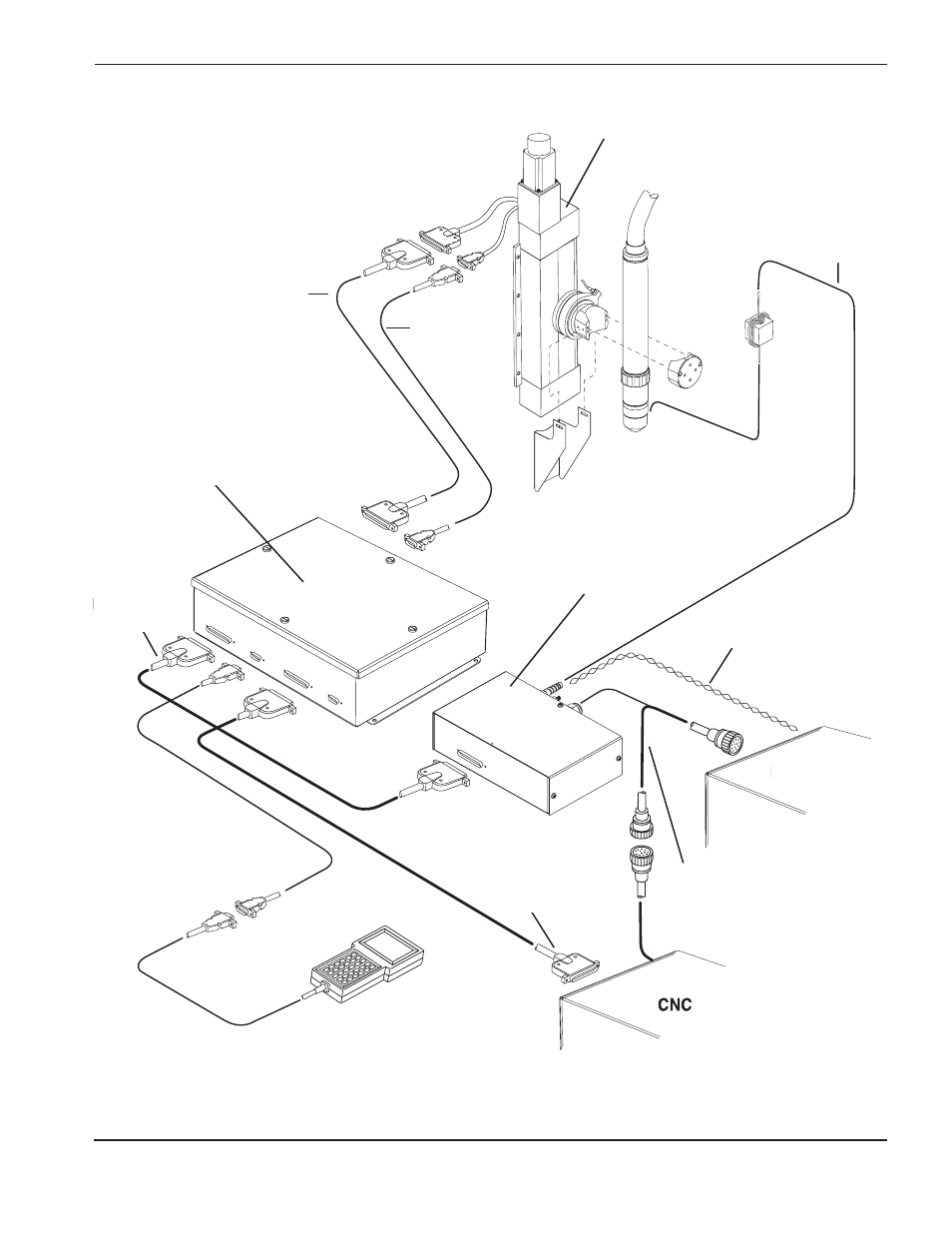

Figura 3-8 Cables del sistema THC (X-Y)
Conjunto de alzador de X-Y
Módulo de control de
THC
Cable de interfase
del levantador I/O
Alambre de
contacto
óhmnico IHS
Cable para electrodo
y trabajo
Cable de interfase de la
fuente de energía
Ensamblaje del
interfase del plasma
Fuente de
energía
Cable del
interfase
del plasma
Cable del interface
de la maquina
HT4400:
Véase la NOTA
en página 3-12.
Control colgante del operador, opcional
Se muestra con el cable de extensión
opcional
Cable del
impulsador
del motor
