HPR130 INSTALACIÓN
3i-2 Command THC for X-Y Table Manual de instrucciones
9
ADVERTENCIA
LAS DESCARGAS ELÉCTRICAS PUEDEN MATAR
Apague toda la potencia eléctrica antes de quitar la tapa de la alimentación de
potencia eléctrica. Oprima el botón interruptor de la alimentación eléctrica “OFF”
(0) y fije el interruptor de desconexión a “OFF”. En EE.UU. use el procedimiento de
“lock out and tag out” (cierre con llave y etiquetee) hasta que el servicio o
mantenimiento hayan sido completados. En otros países, siga los procedimientos
locales y nacionales apropiados.
Vea figuras 3i-1, 3i-2 y 3i-3
Quite los paneles derecho e izquierdo de la fuente de energía.
Instale la tablilla PC de interface de plasma (041842) sobre los 4 salientes de la fuente de energía.
Instale el cable de interface de máquina (123760) de la tablilla de control a la tablilla de interface de
plasma.
C
B
A
Instale la placa de circuitos impresos PC del interfase de plasma dentro de la fuente de
energía HPR130
A

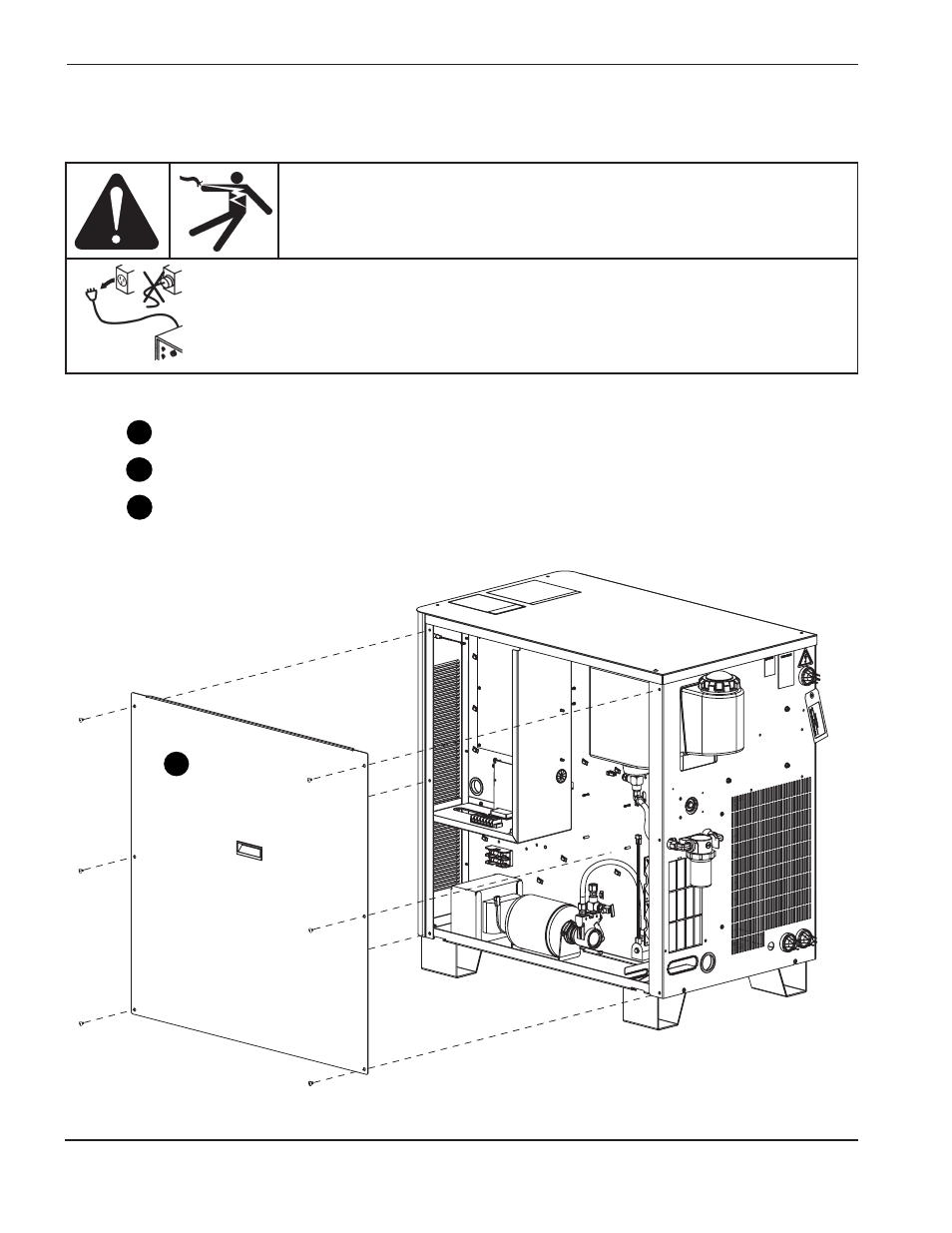

Figura 3i-1 Remoción del panel lateral izquierdo
