LISTA DE PIEZAS COMPONENTES
6
Command THC (X-Y) Manual de instrucciones 6-7

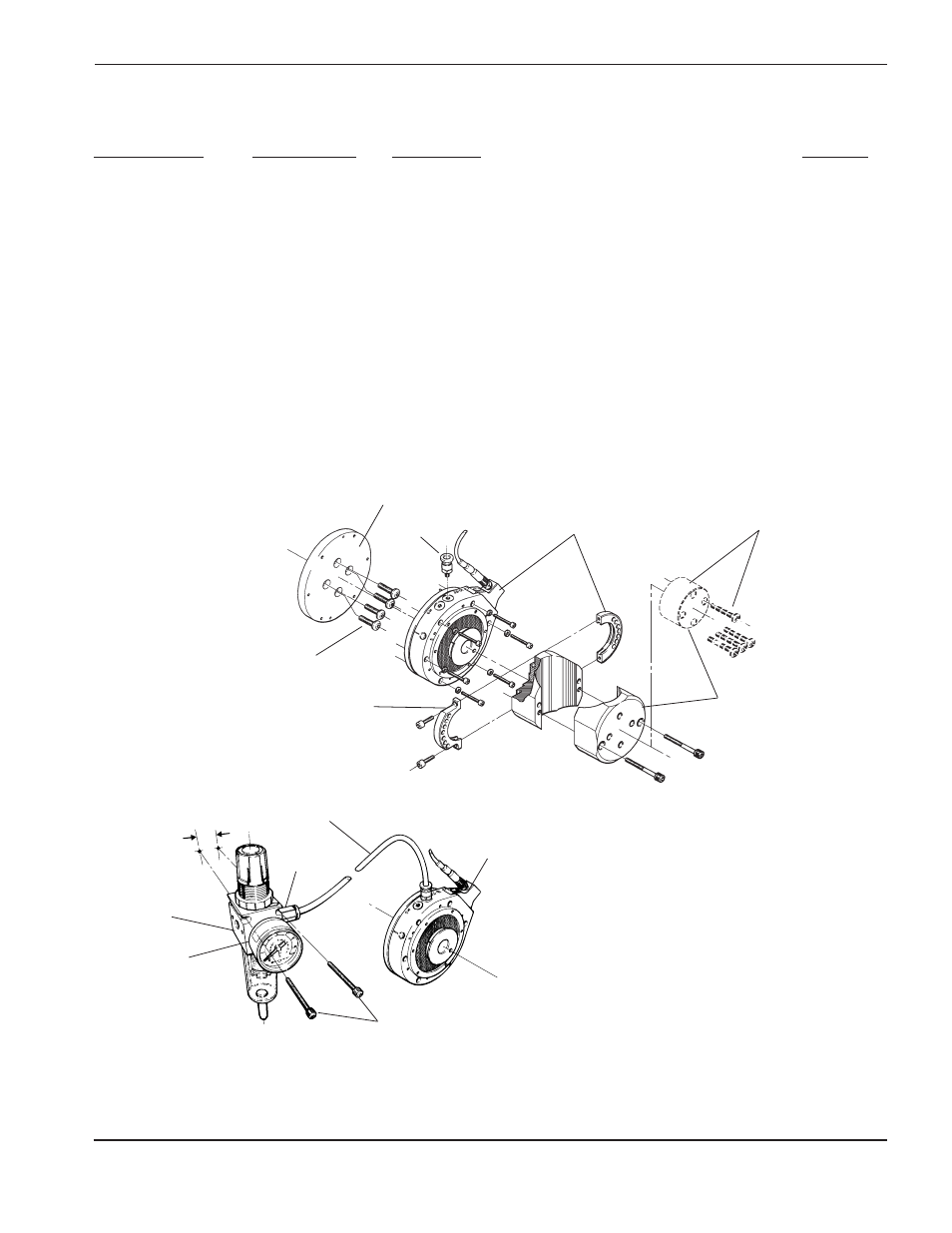

Figura 6-6 Juego de liberación de la antorcha de alzador de X-Y
Juego de liberación de la antorcha de alzador de X-Y (opcional)
Núm. de índice Núm. de pieza Descripción Cantidad
128281 Kit, X-Y lifter torch breakaway 1
1 004774 Bracket, breakaway X-Y fiberglass 1
Screw 6
2 075509 Socket cap, 1/4-20 X 1/2 inch hex BTN S/Z 4
3 027574 Breakaway, Command THC 1
3a 123596 Cable: CMD THC lifetr torch breakaway 1
Screw 2
Collar 1
4 015317 Connector, male 10-32 X 1/4 inch, push In tube 1
5 046078 Tubing, 1/4 inch O.D. Synflex 10 ft. (3m)
129361 Regulator/Filter assembly 1
6 011039 Filter/Regulator 1
7 011038 Gauge, pressure 150 PSI (10.2 Bar) maximum 1
8 015285 Adapter, 1/8 inch NTP X 1/4 inch push-in tube
THC.41
3
5
8
6
7
Tornillos hexadecimales (2)
proporcionados por el cliente, de
8-32 x 1-1/2 pulg. (4 mm x 40 mm)
3
1
4
2
3
Juego de montaje del
bloque de la antorcha
(Vea la figura 6-5)
Cuando el sistema opcional de
liberación de la antorcha no está
instalado, el espaciador y los tornillos
hexagonales no se utilizan.
