HD3070 INSTALACIÓN

7/5/00

Command THC (X-Y)

Manual de instrucciones

3a-7

Alambre del contacto óhmico

Instale el alambre de contacto óhmico a través del protector de estrés del ensamblaje de interfase
de plasma.

Instale un terminal bifurcado de tamaño apropiado, en el extremo del alambre y sujete al alambre al
terminal J5-5 que tiene la etiqueta “SHIELD” (protector).

Instale el otro extremo del alambre de contacto óhmico a la lengüeta IHS en la tapa retentora
de la antorcha.

C

B

A

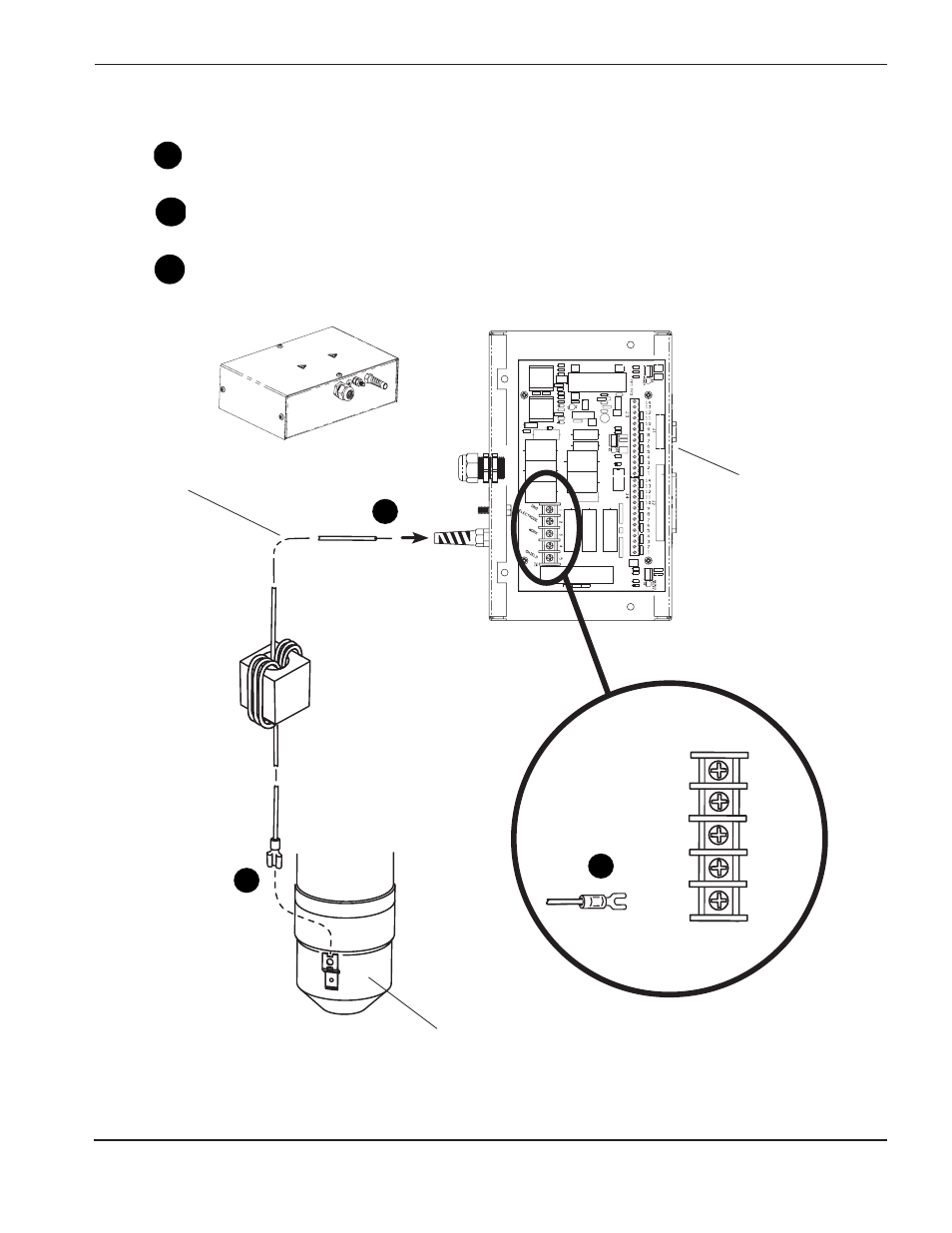

Figura 3a-4

Conexión del alambre de contacto óhmico HD3070

C

A

THC.76

B

SHIELD

2

3

1

4

5

J5

Ensamblaje del
interfase del
plasma

Tapa retentora de la antorcha con lengüeta IHS
PAC184 Núm. de pieza 120543
PAC186 Núm. de pieza 020687

Alambre del contacto óhmico
