ESPECIFICACIONES
7
2-6 Command THC (X-Y) Manual de instrucciones
Conjunto de alzador de antorcha de X-Y
Electricidad
Motor .................................................................................+ 2,48 VCD, bifásica (3,3 amperios por fase)
Interruptores de fin de carrera...........................................+ 24 VCD
Función del control del alzador
Motor .................................................................................Por pasos
Propulsión del motor .........................................................Por pasos, corriente constante fragmentada
Retroalimentación del alzador...........................................Interruptor de posición de descanso e interruptor
de fin de carrera inferior
Interruptores de fin de carrera del alzador ........................Ninguno, posiciones de retracción ajustables por
menú
Velocidad máxima, eje Z ...................................................508 cm por minuto
Recorrido máximo, eje Z ...................................................203 mm

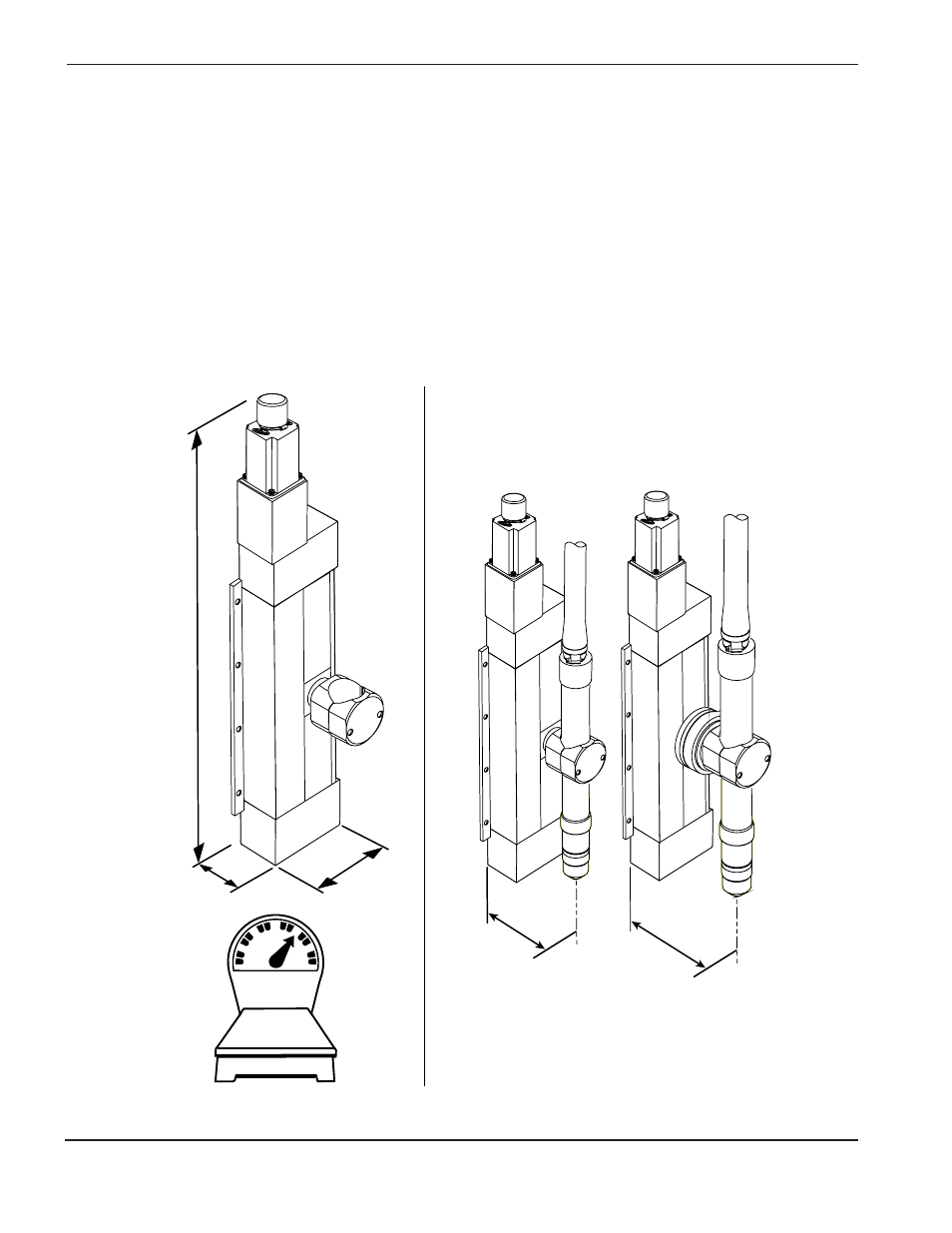

Figura 2-4 Conjunto de alzador de antorcha de X-Y
THC
.66a
21.8"
(554 mm)
2.8"
(71 mm)
5"
(127 mm)
18 lb
(8.2 kg)
4.67"
119 mm
5.78"
164 mm
Dimensiones para la montura de la antorcha
Sin liberación de la
antorcha
Con liberación de la
antorcha
