HPR130 INSTALACIÓN

3i-6

Command THC for X-Y Table

Manual de instrucciones

9

Alambre del contacto óhmico

Capuchón aislador con lengüeta HIS

número de pieza 220173

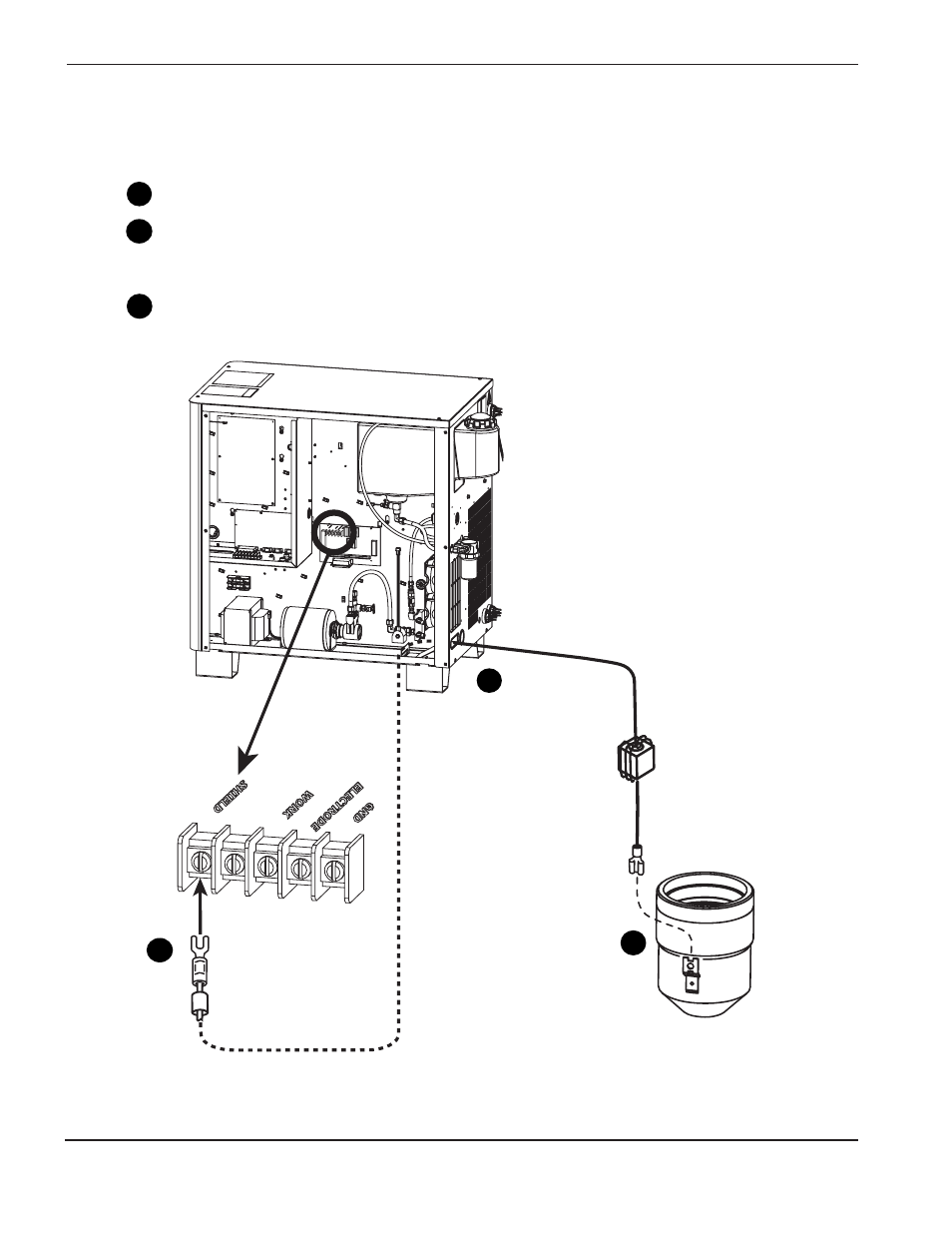

Figura 3i-8

Conexión del alambre de contacto óhmico

Alambre de contacto óhmico

Vea la Figura 3i-8.

Instale el alambre de contacto óhmico a través del sostén de estrés de la fuente de energía.

Instale un terminal bifurcado, de tamaño apropiado, al extremo del alambre y sujete el alambre al
terminal rotulado “SHIELD” (protección) de la placa de circuitos impresos PC del interfase de
plasma.

Instale el otro extremo del alambre de contacto óhmico a la lengüeta IHS en el capuchón de
retención de la antorcha.
