INSTALACIÓN
7
3-6
Command THC (X-Y)
Manual de instrucciones
Juego de bloque de montaje de la antorcha
• Monte el juego del bloque de montaje de la antorcha en el conjunto del alzador de antorcha de X-Y.
Vea figura 3-4.
Consulte la sección 6, Lista de piezas componentes, para ver una lista completa de los juegos disponibles
y las piezas que componen cada juego.

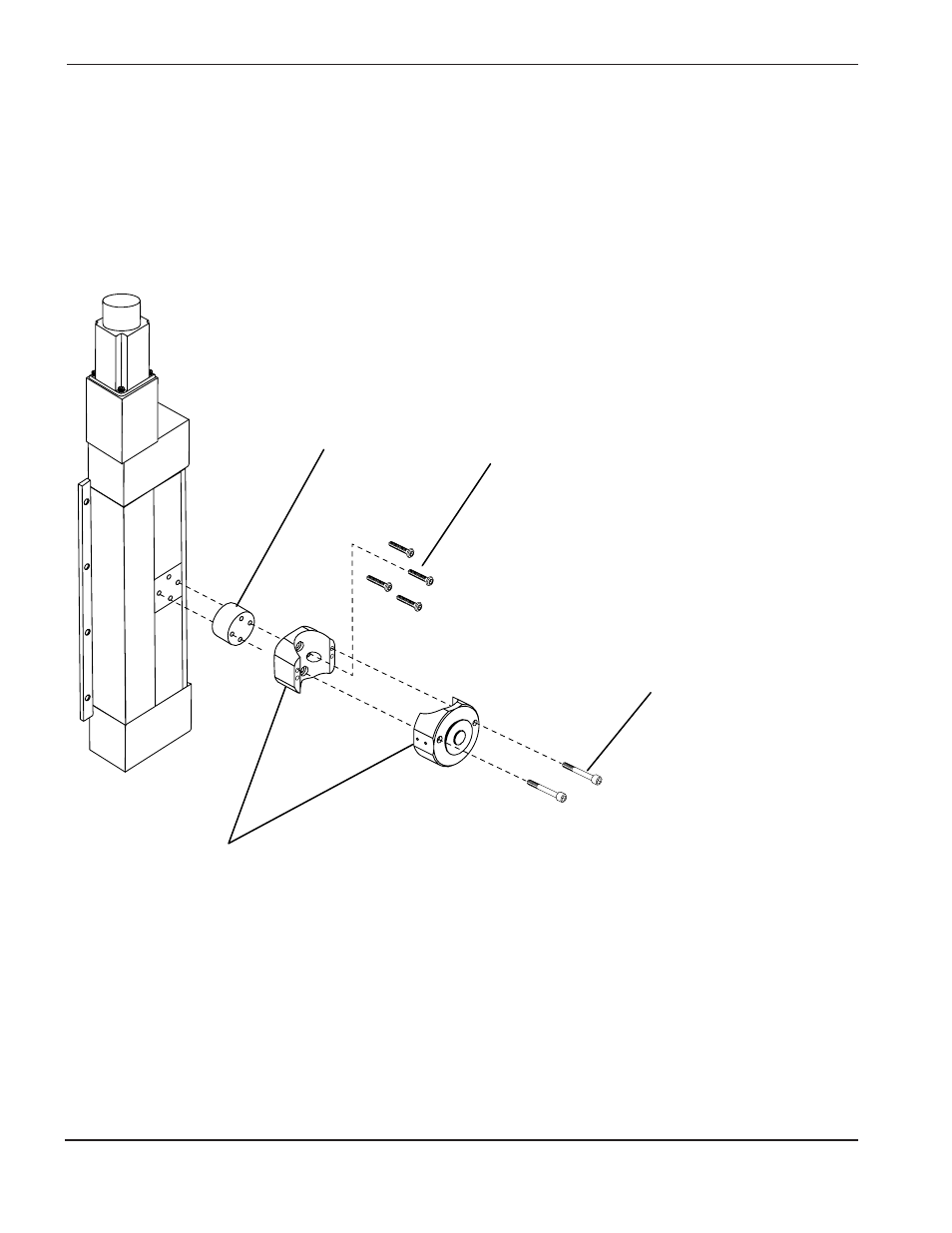

Figura 3-4
Detalles de montaje del bloque de montaje de antorcha del conjunto del alzador de X-Y
THC.44
Hex screws (4)
Spacer
Block
Hex screws (2)
Tornillos hexagonales (4)
Espaciador
Bloque
Tornillos hexagonales (2)
