Apéndice B: Información sobre la batería
B-6 Conf guraciones de cableado de la batería
El banco de baterías debe ser cableado para que coincida con el voltaje de entrada de CC del inversor.
Además, las baterías pueden ser cableadas para proporcionar tiempo de ejecución adicional. Las
distintas confi guraciones de cableado son:
B-6.1 Cableado en serie
El cableado de baterías en serie aumenta la tensión de salida del banco de baterías. Una conexión
en serie combina cada batería en una cadena hasta que el voltaje total coincide con el requisito
de CC del inversor. A pesar de que existan varias baterías, la capacidad sigue siendo la misma.
En la Ilustración B-1 a continuación, se combinan dos baterías de 6 VCC/200 AHr en una única
cadena que resulta en un banco de 12 VCC, 200 AHr.
Ilustración B-3, Cableado de baterías en serie-paralelo
B-6.3 Cableado en serie-paralelo
Una confi guración en serie-paralelo aumenta tanto la tensión (para que coincida con los requisitos
de CC del inversor) como la capacidad (para aumentar el tiempo de funcionamiento de las cargas)
utilizando baterías más pequeñas y de menor voltaje. En la Ilustración C3-3 a continuación, se
combinan cuatro baterías de 6 VCC/200 AHr en dos cadenas lo que da como resultado un banco
de baterías de 12 VCC/400 AHr.

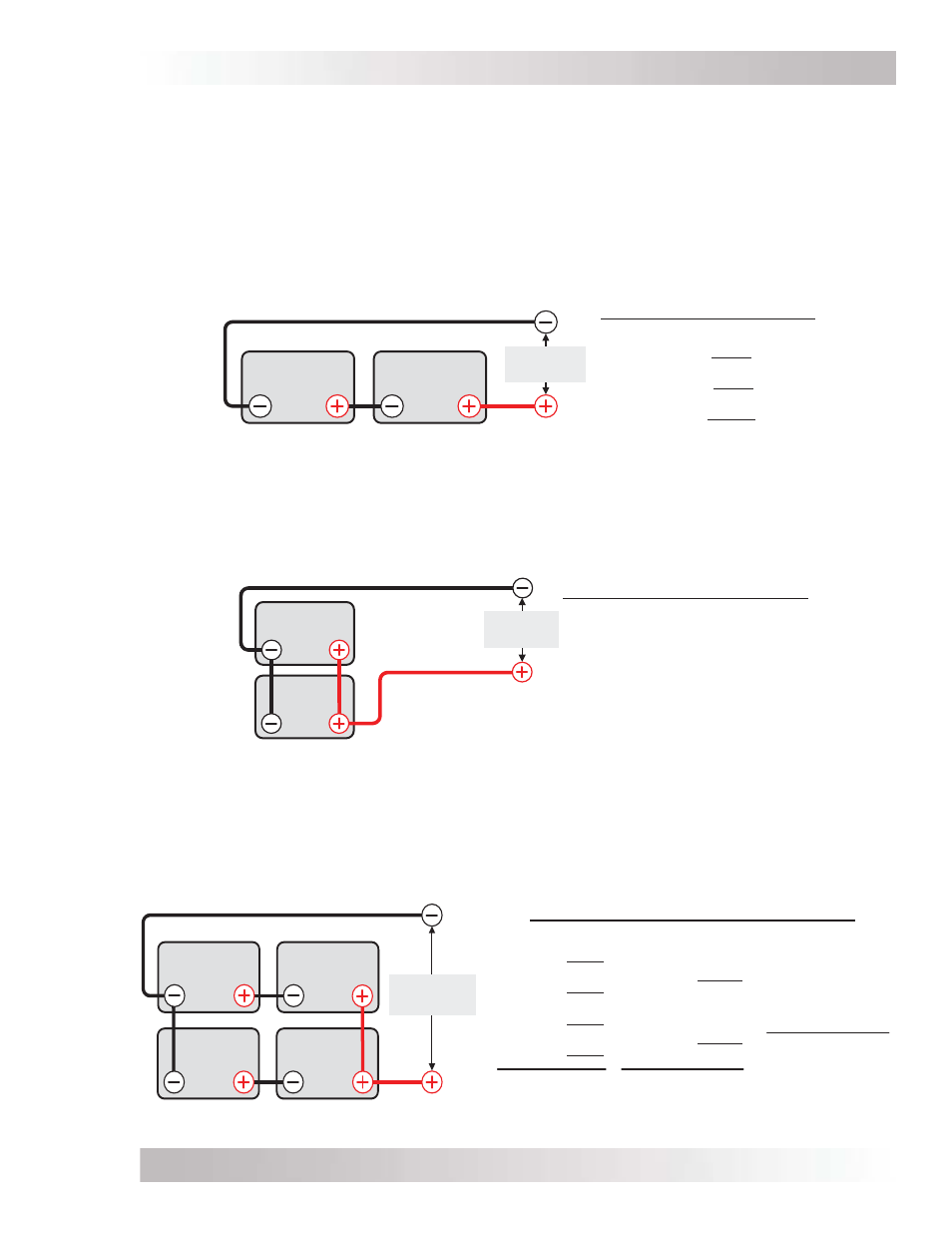

Cableado en serie-paralelo de baterias
combina la capacidad y el voltaje de las baterias:
200 AHr @ 6 VCC
+
200 AHr @ 6 VCC
200 AHr @ 6 VCC
+
200 AHr @ 6 VCC
= 400 AHr @ 12 VCC
en serie
añade voltaje
6 VCC
(200 AHr)
6 VCC
(200 AHr)
6 VCC
(200 AHr)
6 VCC
(200 AHr)
12 VCC @
400 AHr
= 200 AHr @ 12 VCC
+
= 200 AHr @ 12 VCC
en paralelo
añade capacidad
añade voltaje y
capacidad a la vez
B-6.2 Cableado en paralelo
El cableado de las baterías en paralelo aumenta la capacidad del banco de baterías en amperios hora,
lo que permite a las cargas de CA operar durante más tiempo. Una conexión en paralelo combina
el número de baterías en la cadena para aumentar la capacidad total de la batería, sin embargo,
la tensión sigue siendo la misma. En la Ilustración B-2 a continuación, se combinan dos baterías
de 12 VCC/100 AH en un solo banco de baterías de 12 VCC, 200 AH.
Ilustración B-2, Cableado de la batería en paralelo
12 VCC
(100 AHr)
12 VCC @
200 AHr
100 AHr @ 12 VCC
+
100 AHr @ 12 VCC
=
200 AHr @ 12 VCC
12 VCC
(100 AHr)
Cableado en paralelo de baterias
combina la capacidad de les baterias:
200 AHr @ 6 VCC
+
200 AHr @ 6 VCC
=
200 AHr @ 12 VCC
6 VCC
(200 AHr)
6 VCC
(200 AHr)
12 VCC @
200 AHr
Cableado en serie de baterias
combina el voltaje de las baterias:
Ilustración B-1, Cableado de baterías en serie
