2013 Magnum Energy, Inc. Página 3
Introducción

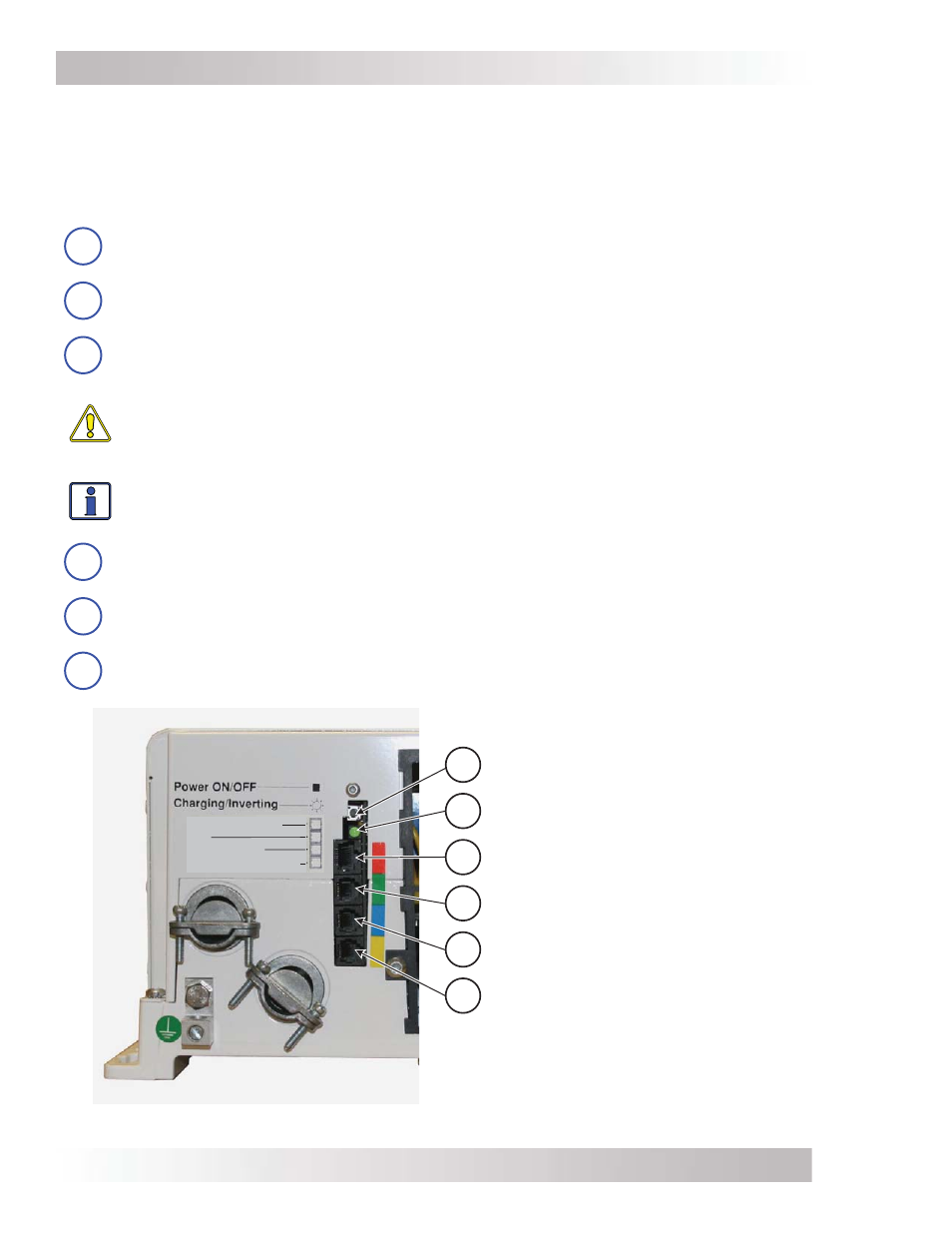

Ilustración 1-1, interruptor de encendido, LED de estado y puertos de conexión de accesorios
1
2
3
4
5
6
Apilado/Accesorios
Red
Control remoto
Sensor temp de batería
Interruptor de alimentación
ON/OFF (encendido/apagado)
Indicador LED de estado
(cargando/invirtiendo)
Puerto de apilado/accesorios
(Etiqueta roja: Conexión RJ45)
Puerto de red
(Etiqueta verde: Conexión RJ11)
Puerto remoto
(Etiqueta azul: Conexión RJ11)
Puerto del sensor de tempera-
tura de la batería
(Etiqueta amarilla: Conexión RJ11)
1.4 Características y benef cios
El inversor/cargador serie MS-PE se encuentra diseñado para permitir un fácil acceso al cableado, interruptores
de circuito y controles. Su placa base fundida a presión, y su cubierta de aluminio de una sola pieza,
garantizan la máxima durabilidad con el mínimo peso, así como un funcionamiento más fresco y efi ciente.
La parte frontal de la serie MS-PE se encuentra equipada con las siguientes características
(consulte las Ilustraciones 1-1 y 1-2):
1
Interruptor ON/OFF : interruptor pulsador momentáneo para activar o desactivar
alternativamente el inversor.
2
LED indicador de estado : este LED verde se ilumina para proporcionar información
sobre el funcionamiento del inversor o del cargador.
3
Puerto de apilado (conexión)/accesorios (etiqueta roja) : un puerto RJ45 que se
conecta al enrutador ME-RTR, que se utiliza para confi gurar y sincronizar las múltiples
unidades MS-PE para funcionar en paralelo y aumentar la capacidad de energía.
PRECAUCIÓN: Solo conecte este puerto de apilado paralelo al enrutador ME-RTR. Aunque
el cableado y los conectores utilizados en este sistema de red son los mismos que los
conectores Ethernet, esta red no es un sistema Ethernet. El intentar conectar estos dos
sistemas diferentes podría causar daños y esto no se encuentra cubierto por la garantía.
Información: Para conectar inversores de la serie MS-PE en paralelo, debe estar
instalado el enrutador ME-RTR opcional.
4
Puerto de conexión de red (etiqueta verde) : un puerto RJ11 que acepta accesorios de red
opcionales (por ejemplo, módulo AGS "iniciador automático del generador" o monitor de la batería).
5
Puerto de conexión remoto (etiqueta azul) : un puerto RJ11 que permite conectar
los controles remoto opcionales (ME-RC o ME-ARC, o ME-RTR).
6
Puerto de conexión de BTS (etiqueta amarilla) : un puerto RJ11 que acepta el accesorio
remoto, sensor de temperatura de la batería (BTS).
