Página 16
©
2013 Magnum Energy, Inc.
Instalación
2.4.4 Cableado del banco de la batería
ADVERTENCIA: Si los cables positivo y negativo conectados al banco de baterías se
tocan entre sí, se presentarán corrientes mortales. Durante el proceso de instalación
y cableado, asegúrese de que los extremos de los cables se encuentren aislados o
cubiertos para evitar un cortocircuito entre los cables.
Información:
NO conecte los cables de CC desde el banco de baterías hacia el inversor hasta
que: 1) todo el cableado de CC y AC se haya completado, 2) la correcta protección de sobrecarga
de CC y AC haya sido instalada, y 3) el voltaje y la polaridad de CC hayan sido verifi cadas.
Información:
Para que el inversor/cargador serie MS-PE presente un desempeño
óptimo, se recomienda utilizar un banco de baterías mínimo de 200 AHr para cargas
moderadas (<1000 W) y mayor a 400 AHr para cargas pesadas (≥1000 W).
Dependiendo de la tensión de las baterías que se utilicen en la instalación (6 o 12 VCC), las baterías
deben ser conectadas en serie, paralelo o serie-paralelo para proporcionar el voltaje correcto
(consulte el Apéndice B: Información de la batería para obtener orientación sobre el cableado de
las baterías). Los cables de CC de interconexión deben ser de un calibre y clasifi cación exactamente
iguales a los que se utilizan entre el banco de baterías y el inversor.
Coloque las baterías lo más cerca posible al inversor, preferiblemente en un recinto aislado y ventilado.
Deje sufi ciente espacio sobre las baterías para acceder a los terminales y las tapas de ventilación
(según corresponda). Además, permita al menos 2,5 cm (1 pulg) de espacio entre las baterías para
proporcionar un buen fl ujo de aire. NO monte las baterías directamente debajo del inversor.
PRECAUCIÓN: Instale las baterías en un área bien ventilada, ya que pueden producir
gases explosivos. En instalaciones realizadas en un compartimientos/recintos, siempre
ventile las baterías hacia el exterior.
Información:
Para asegurar el mejor rendimiento de su sistema inversor, las baterías deben
ser del mismo tamaño, tipo, clasifi cación y edad. No utilice baterías viejas o no probadas.
2.4.5 Instalación y cableado del sensor de temperatura de la batería
El sensor de temperatura de la batería (consulte la Ilustración 2-7) proporciona al inversor información precisa
acerca de la temperatura de la batería, para ajustar automáticamente los valores de voltaje de carga de absorción
y fl otación. Esto permite que las baterías se carguen correctamente bajo cambios extremos de temperatura.
Si el sensor de temperatura no se encuentra instalado y las baterías se encuentran sometidas a
grandes cambios de temperatura, la vida útil de la batería puede acortarse.
Los cables del BTS pueden prolongarse, mediante un conector (hembra a hembra) RJ11 y un
cable de teléfono estándar con conectores RJ-11, a una longitud máxima de 12 m (40 pies).
Sin embargo, la longitud del cable desde su inversor a la batería, no debe exceder la distancia
recomendada que se muestra en la Tabla 2-2.
Instalación del BTS:
1. Conecte el extremo del anillo terminal del sensor de temperatura de la batería, al terminal negativo
de la batería; consulte la Ilustración 2-5 para una conexión apropiada al terminal de la batería.
2. Tienda el cable del sensor hacia el inversor siguiendo recorridos de cables ya existentes.
3. Conecte el extremo del conector RJ11 del cable BTS, al puerto BTS etiquetado en amarillo, en el
inversor (consulte la Ilustración 1-1, punto 6).

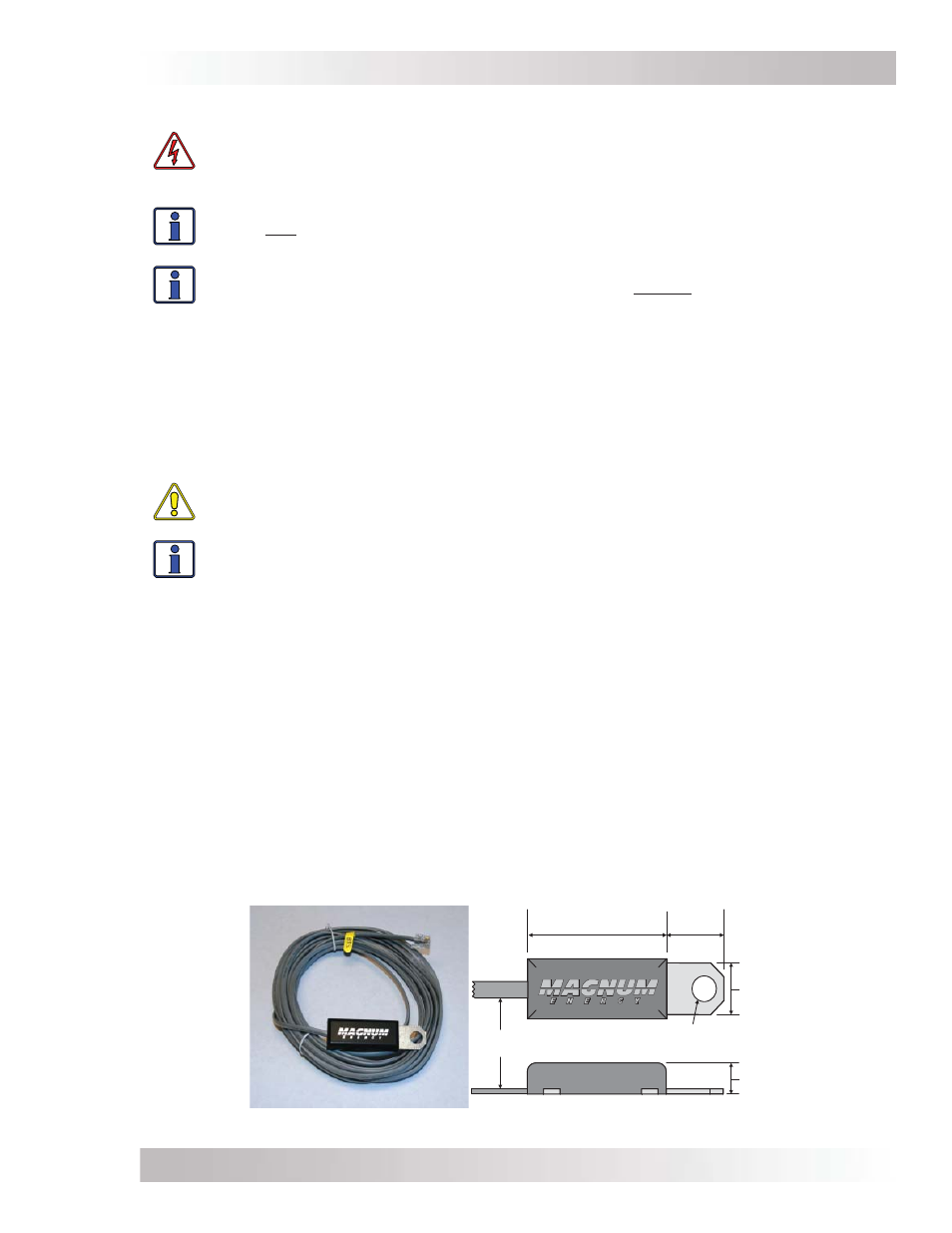

Ilustración 2-7, Sensor de temperatura de la batería
~19 mm
VISTA FRONTAL
VISTA LATERAL
~5 cm (2 pulg)
~2,5 cm
(½ pulg)
Ø 95 mm (0,375 pulg)
Cable
(¾ pulg)
(1 pulg)
~13 mm
