Introducción

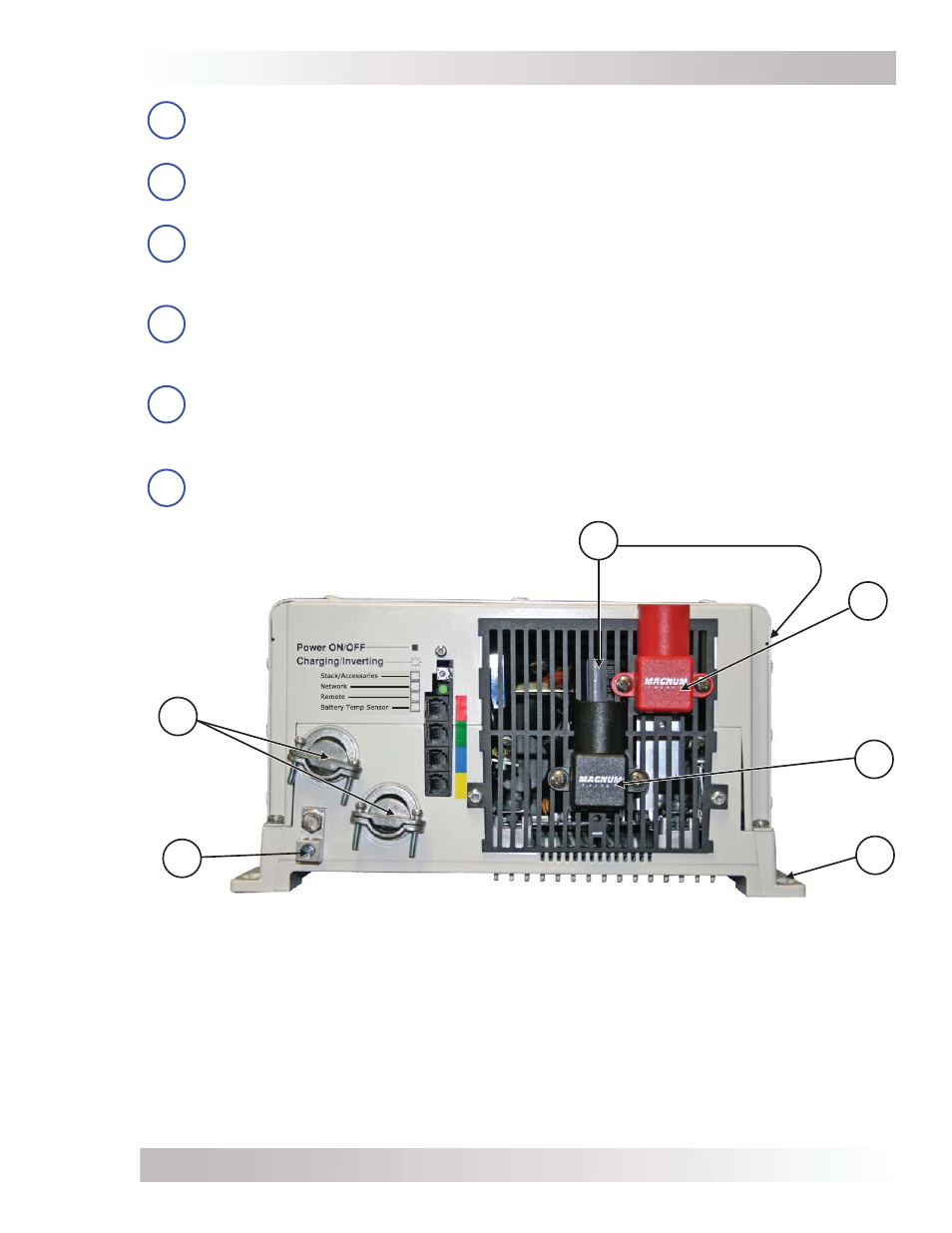

Ilustración 1-2, Puntos de conexión eléctrica
9
10
8
7 12
11
Negativo (-)
terminal de
CC
Montaje
Brida Equipo CC
Terminal a tierra
Conexiones
de entrada/
salida de AC
Respiradero de admis-
ión de aire
(y en el lado derecho)
7
Terminal a tierra del equipamiento de CC : usado para conectar el chasis del inversor
al sistema de puesta a tierra CC. Este terminal acepta conductores Cu/Al desde 2,1 mm
a 33,6 mm 2 (#14 a #2 AWG).
8
Conexiones de entrada/salida de CA : dos aberturas de 19 mm (3/4 pulg) provistas
de abrazaderas de anclaje de cable, para permitir y mantener la entrada y salida de
cableado de campo de CA.
9
Respiraderos de admisión de aire: aberturas de ventilación para atraer aire al interior,
para ayudar a mantener refrigerado el inversor para un funcionamiento máximo. Los
respiraderos de admisión de aire se encuentran en la parte frontal y en la parte delantera
del lado derecho; consulte la Ilustración 2-3 para la ubicación de los respiraderos de aire.
10
Terminal positivo CC (rojo) : proporciona el punto de conexión de 360 grados para
el cable positivo (+) del banco de baterías; provisto de un perno de 8 mm-18 x 16mm
[5/16-18 x 5/8 pulg] con una tuerca Kep o brida, para sostener el cable de la batería en
el terminal de CC.
11
Terminal negativo CC (negro) : proporciona el punto de conexión de 360 grados para el
cable negativo (-) desde el banco de baterías; provisto de roporciona el punto de conexión
de 360 grados para el cable positivo (+) del banco de baterías; provisto de un perno de
8 mm-18 x 16mm [5/16-18 x 5/8 pulg] con una tuerca Kep o brida, para sostener el cable
de la batería en el terminal de CC.
Brida de montaje
: se usa para fi jar el inversor a una estantería o a la pared. 12
Positivo (+)
de la
terminal de
CC
