2.6.1 Calibres de los electrodos de puesta a tierra
Lado CA : el calibre del conductor del electrodo de puesta a tierra de AC (GEC-CA) depende del
calibre del mayor conductor no tierra que alimenta el centro de carga de CA. Un conductor de cobre
8,4 mm 2 (#8 AWG) servirá como un conductor del electrodo de puesta a tierra de CA (GEC-CA)
para conductores de alimentación de CA más pequeños que, e inclusive 33,6 mm 2 (#2 AWG) de
cobre. Consulte la Tabla 2-3 para otener información acerca de los valores adicionales.
Tabla 2-3, Calibre del conductor del electrodo a tierra de CA
Calibre del conductor más
grande sin conexión a tierra
Calibre mínimo del
conductor de electrodo de
puesta a tierra
33,6 mm 2 (#2 AWG) o menor 8,4 mm 2 (#8 AWG)
42,4 a 53,5 mm 2
(#1 to #1/0 AWG)
13,3 mm 2 (#6 AWG)
67,4 u 85,0 mm 2
(#2/0 o #3/0 AWG)
21,1 mm 2 (#4 AWG)
85.0 mm 2
(sobre #3/0 AWG) a través
350 kcmil
33,6 mm 2 (#2 AWG)
Lado CC : Para dimensionar el conductor del electrodo de puesta a tierra de CC (GEC-CC), primero
se debe determinar cuál de los tres métodos siguientes se utilizará para conectar los puntos de
puesta a tierra de CC y CA en los dos sistemas eléctricos del inversor a la "tierra" común:
• Método 1 (Ilustración 2-11): Este método utiliza un electrodo de conexión a tierra separado
para el sistema de CC y otro para el sistema de CA. En este método, ya que hay varias conexiones
con el electrodo de puesta a tierra de CC (GE-CC), el calibre del conductor del electrodo de
puesta a tierra de CC (GEC-CC) no puede ser menor que el conductor más grande de la red
de corriente continua (por lo general, el cable que va de la batería al inversor).
El electrodo de puesta a tierra de CC (GE-CC) debe estar conectado al electrodo de tierra de CA
(GE-CA) para establecer un sistema de electrodos de puesta a tierra, este conductor de unión (BC)
no puede ser menor que el mayor conductor del electrodo de puesta a tierra (GEC), ya sea CA o CC.

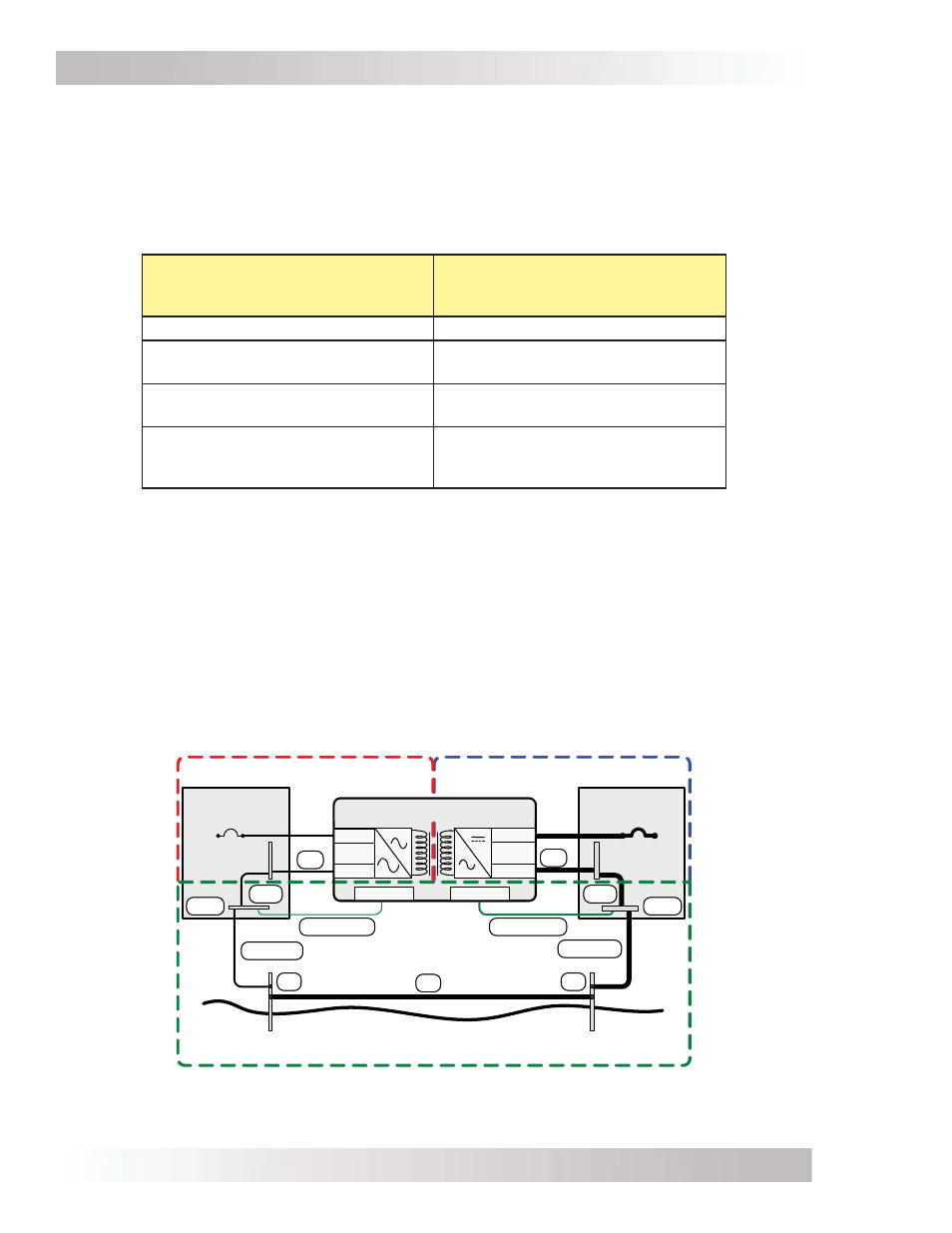

Ilustración 2-11, múltiples conexiones a varilla de puesta a tierra de CC (Método 1)
AC
Sistema e é o de CC l ctric Sistema e é o de CA l ctric
Neutr o
Positivo
Negativo
DC
Negativo
SBJ
GC
GEC-AC
EGC - AC
SBJ
EGC - DC
GC Neutro
Fase
GEC-DC
GE GE
GBB GBB
BC
de CA
Panel de servicio
de CC
Panel se servicio
Electrodo a tierra
(exclusivo de CA) Electrodo a tierra
(exclusivo de CC)
Sistema a
tierra
Tierra CA Tierra CC
