Instalación
2.2 Montaje del inversor
La base del inversor puede alcanzar una temperatura de hasta 90 °C (194 °F), y deberá montarse
sobre una superfi cie no combustible*. Esta superfi cie y el herraje de montaje también deben ser
capaces de soportar por lo menos dos veces el peso del inversor. Para cumplir con los requisitos
reglamentarios, el serie MS-PE debe ser montado en una de las siguientes posiciones (como se
muestra en la Ilustración 2-2):
• por encima o por debajo de una superfi cie horizontal (estante o mesa), o
• sobre una superfi cie vertical (pared) con los terminales de CC a la derecha, o
• sobre una superfi cie vertical (pared) con los terminales de CC hacia la parte inferior, la MP-
HOOD (campana del inversor) instalada en la parte superior, y alguno de los siguientes en
la parte inferior: ME-CB o MPX-CB (cajas de conexiones), MS-CEFB (caja del fi ltro CE), serie
MMP-E (carcasa del inversor único) o serie MP-E (carcasa de múltiples inversores).
Información:
Las cajas exteriores ME-CB, MPX-CB, MS-CEFB, MMP-E y MP-E impiden que el
material se desprenda por la parte inferior, en caso de un fuego interno. La campana del inversor
MP-HOOD, ayuda a prevenir que elementos caigan dentro, causando daños al inversor.
Información:
Magnum ofrece una placa posterior para el montaje del inversor. Estas placas
posteriores también ofrecen la posibilidad de montar bien sea la carcasa del serie MMP-E (PN:
BP-MMP) o la carcasa del serie MP-E (PN: BP-S placa sencilla, o BP-D de doble placa).
Después de determinar la posición de montaje, consulte las dimensiones físicas, como se muestra
en la Ilustración 2-3, o use la base del inversor como plantilla para marcar las ubicaciones de los
tornillos de montaje. Después de marcar las ubicaciones de los tornillos de montaje, monte la
unidad con los accesorios de montaje adecuados.
* superfi cie no combustible: una superfi cie hecha de material no infl amable, que no se encienda, se
queme, favorezca la combustión, o libere vapores infl amables cuando es sometida al fuego o al calor
según la norma ASTM E136. En su mayoría, se trata de materiales que se componen en gran parte de
materiales inorgánicos, como piedra, acero, hierro, ladrillo, losa de concreto, pizarra y cristal. Evite
utilizar materiales comunes de construcción tales como placas de yeso (drywall), superfi cies pintadas,
revestimientos de paredes y calquier tipo de madera.

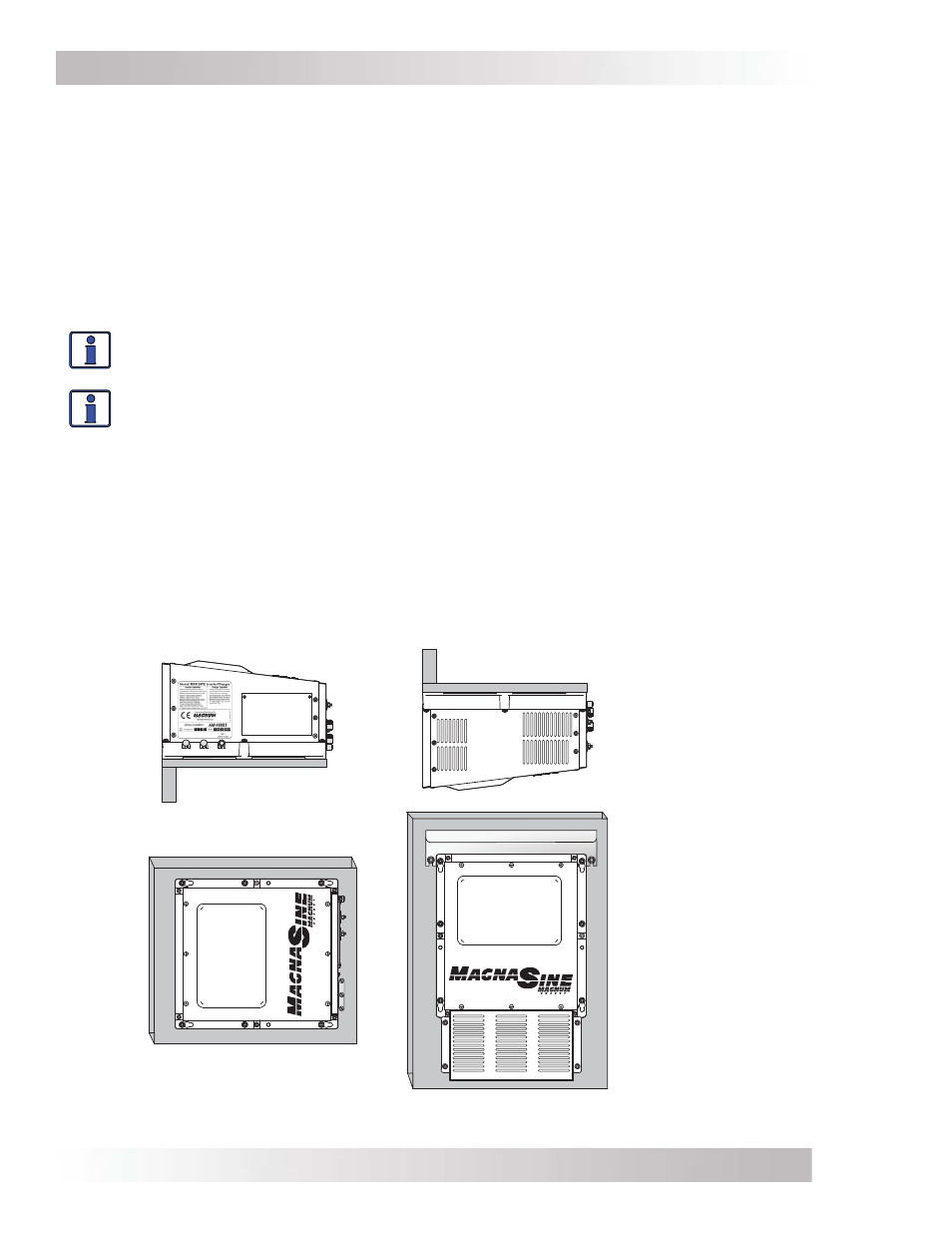

Ilustración 2-2 Posiciones de montaje aprobadas
"WARNING- Risk of electrical shock. Use only the
ground-fault circuit-interrupter [receptacle(s) or
circuit breaker(s)] specified in the installation and
operation instructions manual supplied with the
inverter. Other types may fail to operate properly
when connected to this inverter equipment."
"CAUTION- To prevent fire, do not cover or obstruc
ventilation openings. Do not mount in zero-clearanc
compartment. Overheating may result."
"WARNING: MORE THAN ONE LIVE CIRCUIT.
SEE DIAGRAM."
"PROVIDED WITH I
NTEGRAL PROTECTION AGAIN
OVERLOADS."
30
30
M
ONTAJE
EN
ESTANTE
O
UNA
MESA
(
LADO
DERECHO
HACIA
ARRIBA
)
M
ONTAJE
EN
ESTANTE
O
UNA
MESA
(
BOCA
ABAJO
)
M
ONTAJE
EN
LA
PARED
(
TERMINALES
DE
CC
A
LA
DERECHA
)
M
ONTAJE
EN
LA
PARED
(
TERMINALES
DE
CC
EN
LA
PARTE
INFERIOR
*)
*C
UANDO
EL
INVERSOR
SE
ENCUENTRA
MONTADO
EN
ESTA
POSICIÓN
,
SE
DEBEN
UTILIZAR
LA
MP-HOOD "
CAMPANA
DEL
INVERSOR
"
(
EN
LA
PARTE
SUPERIOR
)
Y
YA
SEAN
LAS
CAJAS
ME-CB,
MPX-CB, MS-CEFB,
MMP-E
O
MP-E
(
EN
LA
PARTE
INFERIOR
)
