2.9 Prueba de funcionamiento
Después de que todas las conexiones eléctricas al inversor, baterías, fuente de CA, y subpanel
se han completado, siga estos pasos para probar la instalación y el funcionamiento del inversor.
PRECAUCIÓN: Utilice un multímetro para verifi car que la tensión de CC se encuentra
correcta para su modelo de inversor en particular (es decir, un banco de baterías de
24 voltios para un inversor de 24 voltios) y para asegurar que la polaridad de la tensión
de la batería es correcta (positivo de la batería conectada al terminal del inversor positivo
y negativo de la batería conectada al terminal del inversor negativo).
1. Aplique energía de la batería al inversor mediante el cierre del interruptor de circuito de corriente
continua. El inversor permanecerá apagado, pero el indicador de estado de color verde en la
parte frontal del inversor parpadeará rápidamente una vez para indicar que se ha conectado
la corriente continua y se encuentra listo para ser encendido.
2. Antes de encender el inversor, asegúrese de que todas las cargas de CA (por ejemplo,
electrodomésticos) NO se encuentren conectados a la salida del inversor o de cualquier enchufe
de corriente alterna alimentado por el inversor.
3. Presione ligeramente y suelte el interruptor del inversor ON/OFF para encender el inversor. Compruebe
que el indicador de estado del inversor parpadea, indicando que el inversor se encuentra en ON.
4. Conecte una bombilla (10 a 25 vatios) en la salida del inversor y verifi que que se enciende y
brilla normalmente. NO conecte nada mayor a una bombilla de 25 vatios, hasta que se confi rme
que todo el cableado y las tensiones se encuentran correctas.
Información: La tensión de salida de CA del inversor no será la correcta hasta que una
carga superior a 5 vatios (confi guración predeterminada) se conecte al inversor, o bien,
el modo de búsqueda se desactive desde la pantalla remota (ME-RC, ME-ARC, ME-RTR).
Se utiliza una bombilla de luz de 10 a 25 vatios, ya que es una carga sufi ciente para
sacar al inversor del modo de búsqueda y hasta la tensión nominal.
5. Compruebe la tensión de salida de CA del inversor mediante la conexión de un voltímetro de
CA a los terminales de salida (consulte la Ilustración 2-19).
6. Presione y suelte el interruptor del inversor ON/OFF para apagar el inversor. El indicador de
estado del inversor y la carga conectada deberán apagarse.
7. Aplique alimentación de CA a la entrada de CA del inversor. Después de califi car la alimentación
de entrada de CA (aproximadamente 15 segundos), la corriente alterna entrante se transferirá
a través del inversor a la salida de CA del inversor y encenderá la bombilla. Compruebe que el
indicador de estado del inversor y la bombilla se enciendan.
8. A pesar de que la bombilla se encuentra encendida, el inversor se encuentra actualmente desactivado
(apagado). Pulse y suelte el interruptor ON/OFF del inversor para habilitar (encender) el inversor.
9. Desconecte la alimentación de CA de entrada al inversor. Verifi que que la bombilla de luz
permanece encendida, y ahora es alimentada por el inversor.
Si el inversor pasa todos los pasos, el inversor se encuentra listo para su uso. Si el inversor no
pasa alguno de los pasos, consulte la sección solución de problemas.

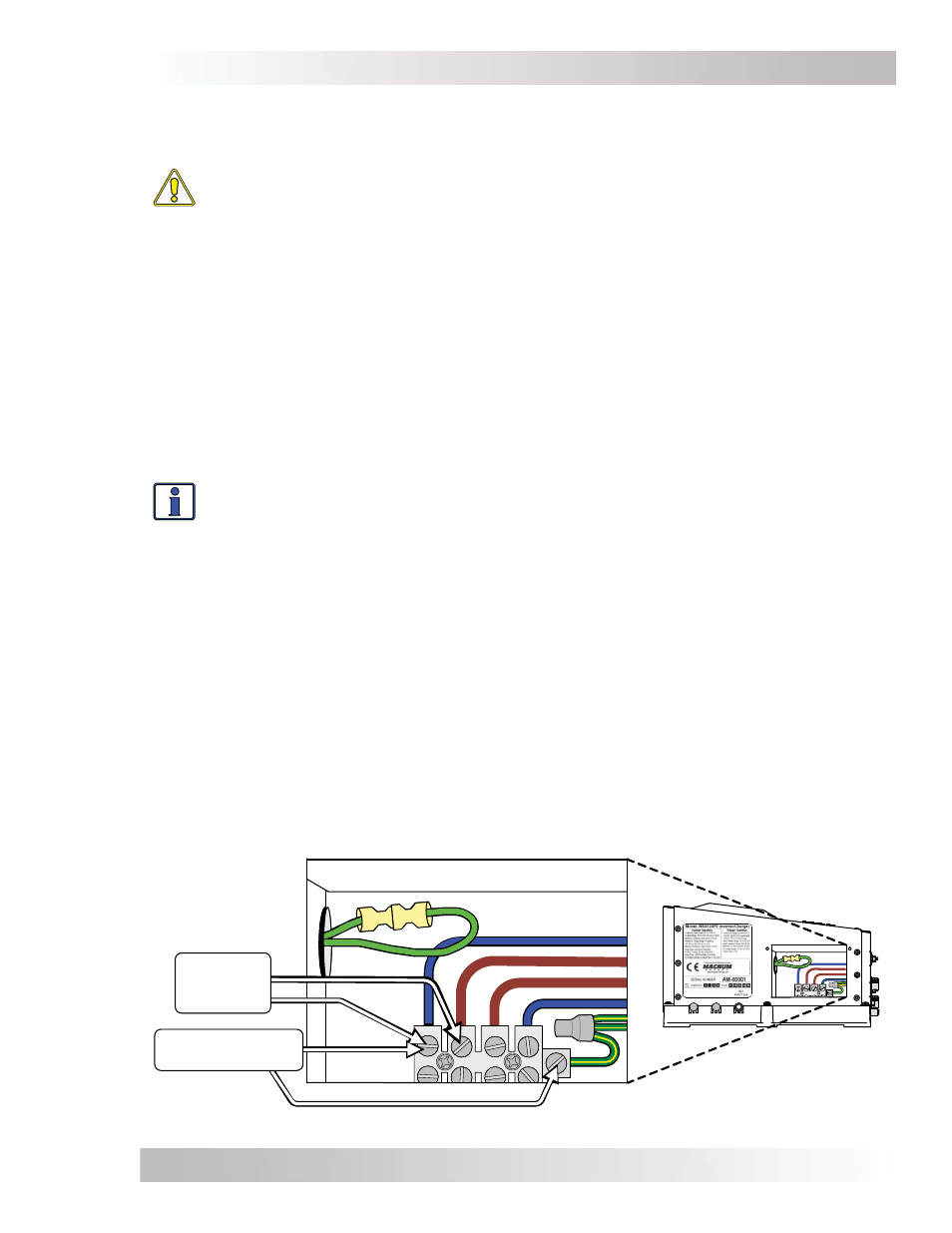

Ilustración 2-19, Comprobación de tensión de CA
