5 confi guración del cableado de ca, Single in / single out wiring, Sub-panel y salidas (cargas del inversor) – Magnum Energy MS-PE Series Manual del usuario
Página 28: Inversor/cargador serie ms-pe, Ilustración 2-9, entrada/salida del cableado de ca, 230 vca
©
2013 Magnum Energy, Inc.
Página 21
Instalación
Panel principal
(entrada red/generator)
Bloque terminal de CA
(cableado de entrada y salida de CA)

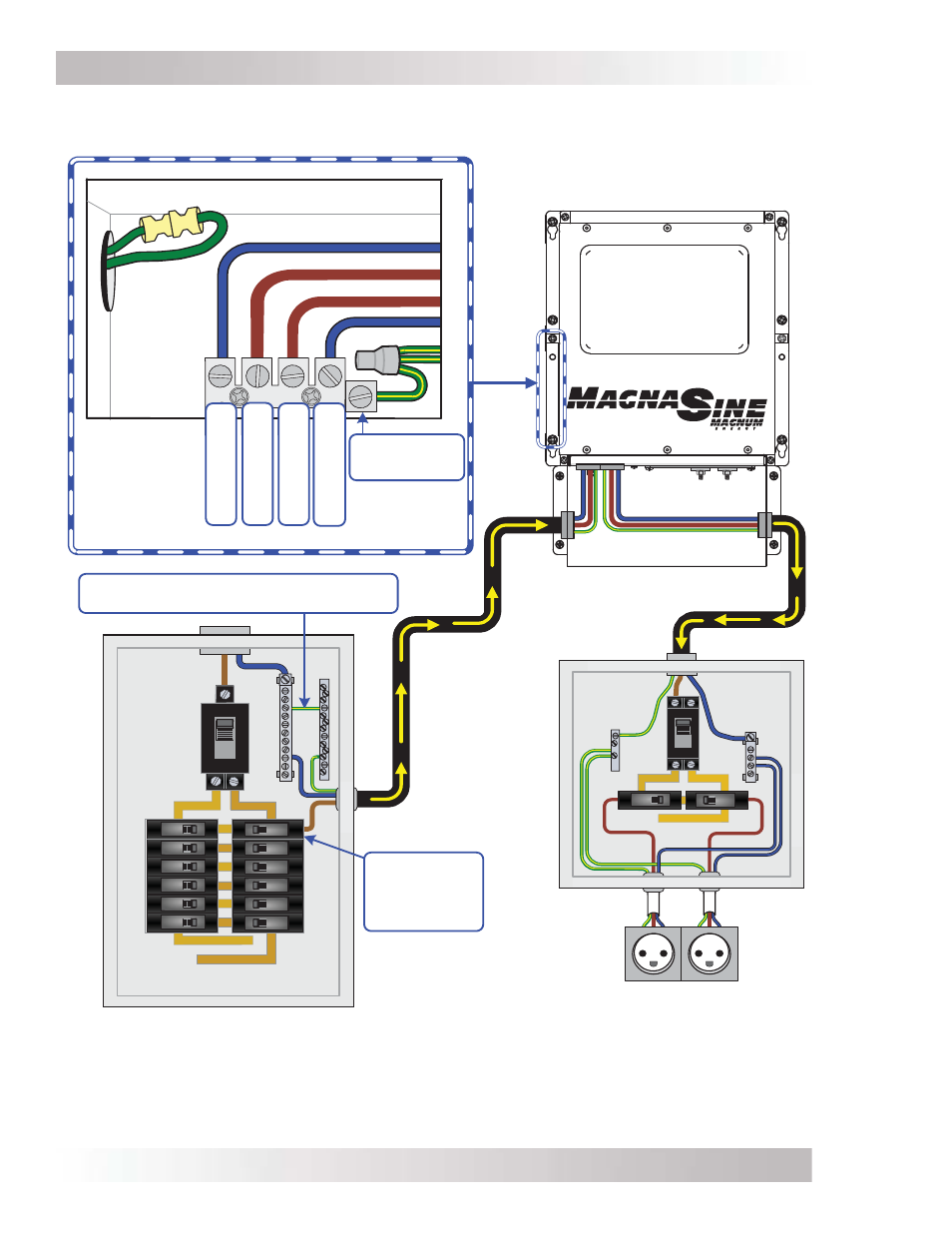

SINGLE IN / SINGLE OUT wiring
Sub-panel y salidas
(cargas del inversor)
230
VCA
ON
OFF
ON
OFF
ON
OFF
ON
OFF
ON
OFF
ON
OFF
ON
OFF
ON
OFF
ON
OFF
ON
OFF
ON
OFF
ON
OFF
ON
OFF
.
Para la entrada
de CA se requiere
un disyuntor de
máximo 30 amp
(uniploar)
En instalaciones móviles: normalmente, el neutro
no esta conectado a tierra en el panel principal.
ON
OFF
ON
OFF
ON
OFF
SALIDA FASE CA
(al Sub-panel)
SALIDA NEUT CA
(al Sub-panel)
A TIERRA de CA
(de y hacia
ambros paneles)
ENTRADA NEUT CA
(desde el panel principal)
ENTRADA FASE CA
(desde el panel principal)
Inversor/cargador
serie MS-PE
230
VCA
azul
azul
brown
marrón
marrón
Ilustración 2-9, Entrada/salida del cableado de CA
