• Método 3 (Ilustración 2-13): El conductor del electrodo de puesta a tierra de CA (GEC-CA)
se encuentra unido al punto de tierra de CC y el conductor del electrodo de puesta a tierra
de CC (GEC-CC) es la única conexión al electrodo de puesta a tierra (GE), que debe ser una
varilla, tubo o placa electrodo.
En este método, ya que solo hay una conexión a la varilla de tierra, no se requiere que el
conductor del electrodo de puesta a tierra de CC (GEC-CC) sea más grande que 13,3 mm 2
(#6 AWG) de cobre. La razón para permitir este conductor del electrodo de puesta a tierra
más pequeño, es que solo es necesario para estabilizar la tensión del sistema con respecto
a la tierra, y los otros conductores de calibre adecuado en cada sistema eléctrico llevarán de
forma segura cualquier corriente de falla en caso de presentarse.
• Método 2 (Ilustración 2-12): Cuando los paneles de servicio de CA y CC se encuentran cerca uno
del otro, entonces el conductor del electrodo de tierra de CA (GEC-AC) y el conductor del electrodo
de tierra de CC (GEC-CC) se pueden conectar a un solo electrodo de puesta a tierra (GE). En este
método, ya que hay varias conexiones con el electrodo de puesta a tierra de CC (GE-CC), el calibre
del conductor del electrodo de puesta a tierra de CC (GEC-CC) no puede ser menor que el conductor
más grande de la red de corriente continua (por lo general, el cable que va de la batería al inversor).
AC DC
SBJ
GC
GE
GEC-AC
EGC - AC
SBJ
EGC - DC
GC
GEC-DC
GBB GBB
Electrodo a tierra
(compartido CA y CC)
de CC de CA
Sistema eléctrico de CC Sistema eléctrico de CA
Panel de servicio Panel de servicio
Neutr o
Sistema a
tierra
Tierra CA
Neutro
Fase Positivo
Negativo
Negativo
Tierra CC
inversor/cargador serie MS- E P

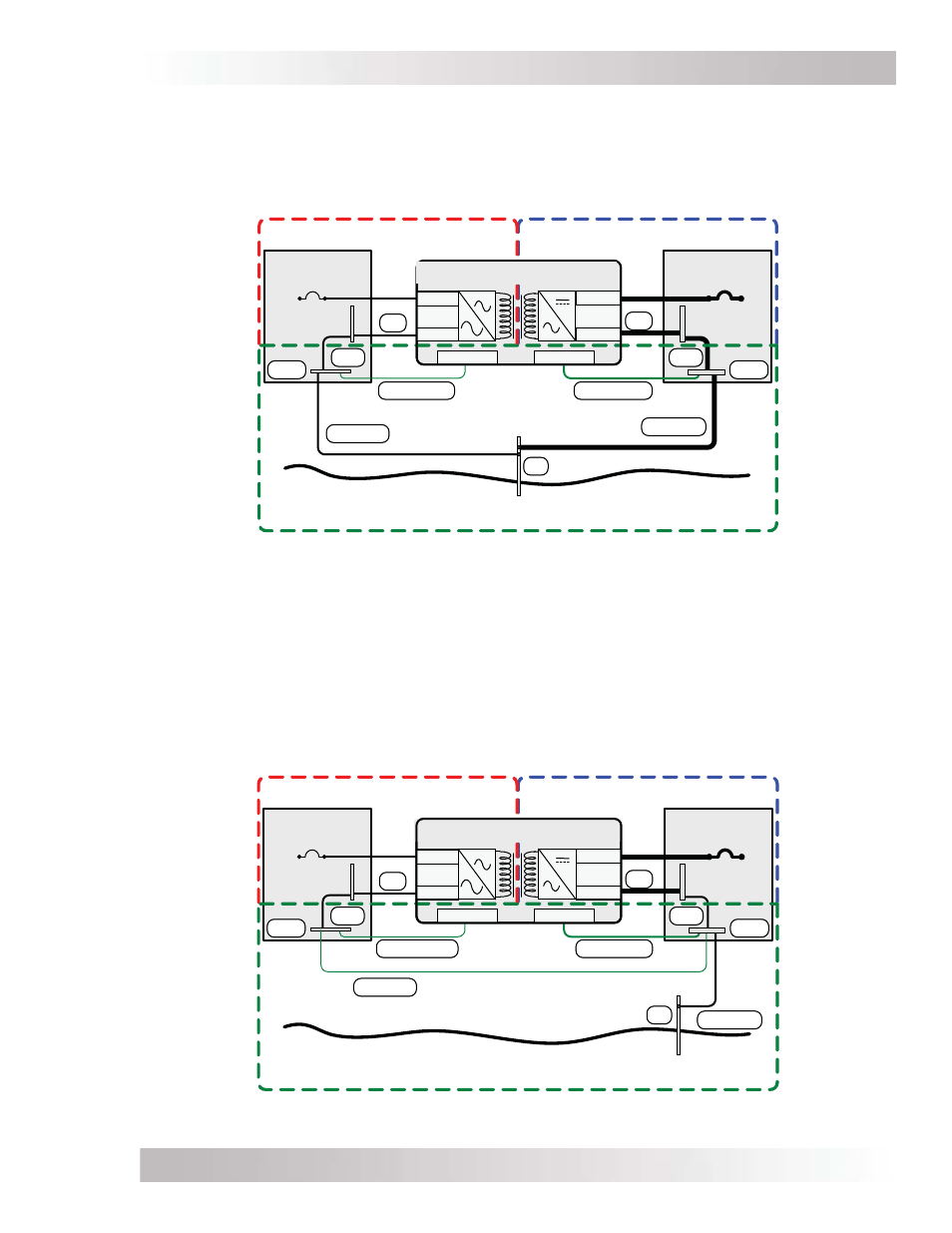

Ilustración 2-12, múltiples conexiones a electrodo de puesta a tierra de CC (Método 2)
Ilustración 2-13, Conexión sencilla a el electrodo a tierra de CC (Método 3)
AC
Positivo
Negativo
DC
Negativo
SBJ
GC
GEC-AC
EGC - AC
SBJ
EGC - DC
GC Neutro
GEC-DC
GE
GBB GBB
de CC de CA
Sistema eléctrico de CC Sistema eléctrico de CA
inversor/cargador serie - E P MS
Panel de servicio Panel de servicio
Neutro
Tierra CA Tierra CC
Fase
Sistema a
tierra
Electrodo a tierra
(exclusivo de CC)
