2013 Magnum Energy, Inc. Página 15
Instalación
Tabla 2-2, Calibre del cable de CC para la distancia incrementada
Modelo de
inversor
Calibre mínimo recomendado del cable de CC (en un solo sentido)*
1,5 m (5 pies) o menos 1,5 a 3 m (5 a 10 pies) 3 a 4,5 m (10 a 15 pies)
En conducto
(Conduit)
Al aire libre
En conducto
(Conduit)
Al aire libre
En conducto
(Conduit)
Al aire libre
MS4124PE
107,2 mm 2
(#4/0 AWG)
67,4 mm 2
(#2/0 AWG)
107,2 mm 2 x2
(#4/0 AWG x2)
107,2 mm 2
(#4/0 AWG)
no se
recomienda
107,2 mm 2 x2
(#4/0 AWG x2)
MS4348PE
67,4 mm 2 (#2/0
AWG)
33,6 mm 2 (#2
AWG)
107,2 mm 2 (#4/0
AWG)
42,4 mm 2 (#1
AWG)
107,2 mm 2 x2
(#4/0 AWG x2)
53,5 mm 2
(#1/0 AWG)
* Cable de cobre clasifi cado con 90 °C (194 °F) de aislamiento a una temperatura ambiente de 30 °C (86 °F).
2.4.3 Conexiones de cable de CC
No ponga nada entre el terminal de anillo del cable de CC y el borne de la batería o la parte metálica
plana del terminal de CC del inversor. Al conectar el cable de CC a la batería o los terminales de CC del
inversor, el cable debe ser colocado directamente contra el terminal del inversor o al borne de la batería.
El herraje instalado incorrectamente provoca una conexión de alta resistencia, lo que podría dar lugar
a un bajo rendimiento del inversor/cargador y puede derretir el cable y las conexiones del terminal.
Consulte las Ilustraciones 2-5 y 2-6 para conectar los cables de CC y apilar el herraje correctamente.
Apriete las conexiones de los terminales de 13,6 a 16,3 N-m (10 a 12 ft lbf).
PRECAUCIÓN: El terminal de CC y las tuercas Kep/bridas se fabrican en acero inoxidable,
que tienen una alta probabilidad de contracción y distensión. Es muy recomendable el
uso de lubricante antimovimiento para ayudar a prevenir que el perno y la tuerca se
estremezcan, haciendo que los pernos se pelen y desprendan o quiebren.
Información: Si se utiliza la grasa antioxidante o aerosol, aplíquelos después de que
todas las conexiones se hayan realizado y se encuentren bien apretadas.
Información: Se utiliza una llave o cubo de 13 mm (1/2 pulg) para apretar las tuercas
SAE Kep de 8 mm (5/16 pulg).

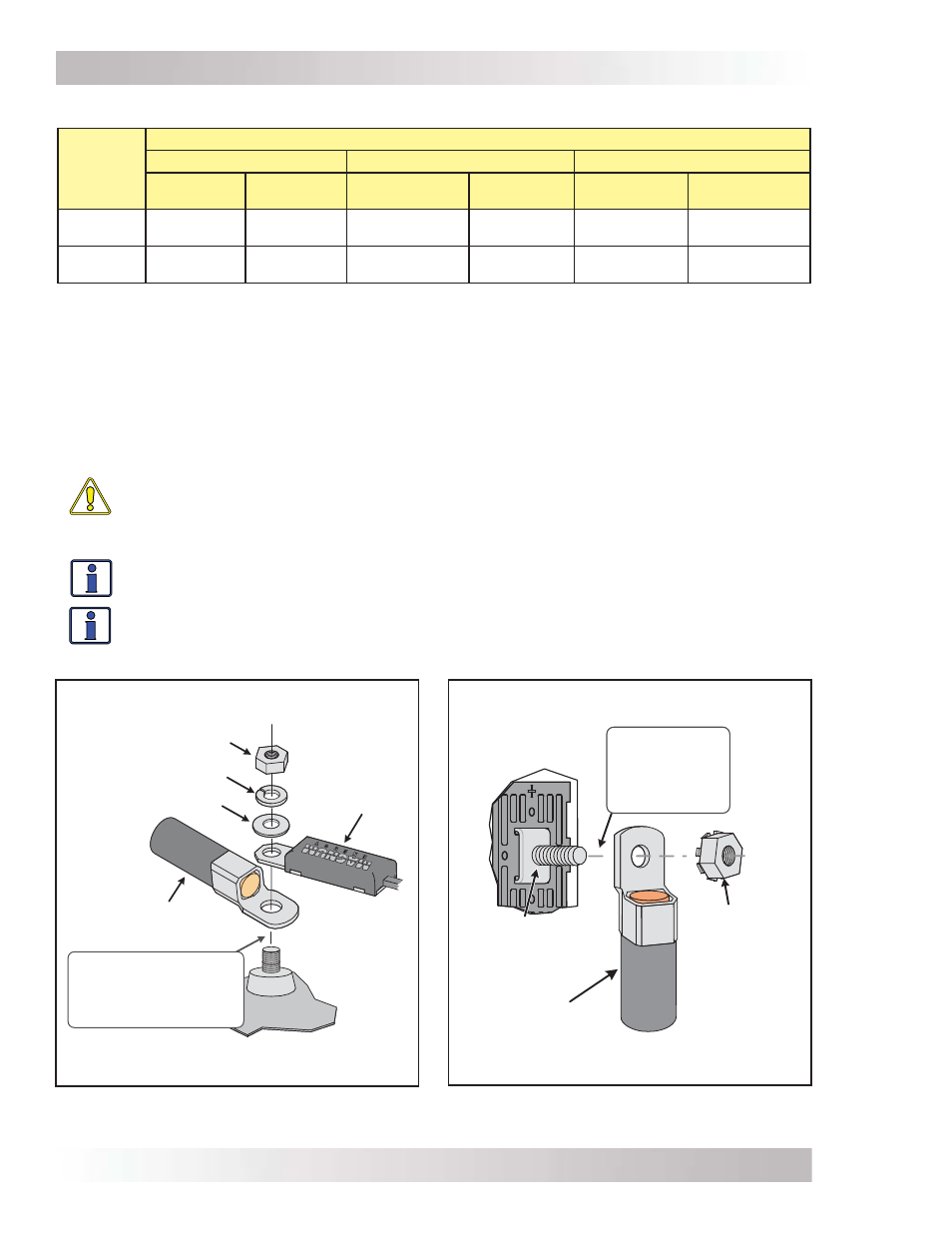

Ilustración 2-5, Herraje de la batería
Instalación
Ilustración 2-6, Instalación
del herraje de la CC del inversor
cable de la bateria
(con terminal de anillo)
tuerca
guasa de seguridad
arandela
Sensor de
temperatura
de la bateria
borne de
la bateria
PRECAUCIÓN:
Asegurese que no hay
nada entre el terminal del
anillo del cable y el borne
de la bateria.
brida o tuerca
kep de 8 mm – 18
(5/16 -18 pulg)
cable de la bateria
(con terminal de anillo)
terminal de CC del
inversor perno de
8 mm - 18
(5/16 -18 pulg),
longitud 16 mm
(5/8 pulg)
PRECAUCIÓN:
Asegurese que no
hay nada entre el
terminal del anillo
del cable y el
terminal de CC.
