2013 Magnum Energy, Inc. Página 5
Introducción

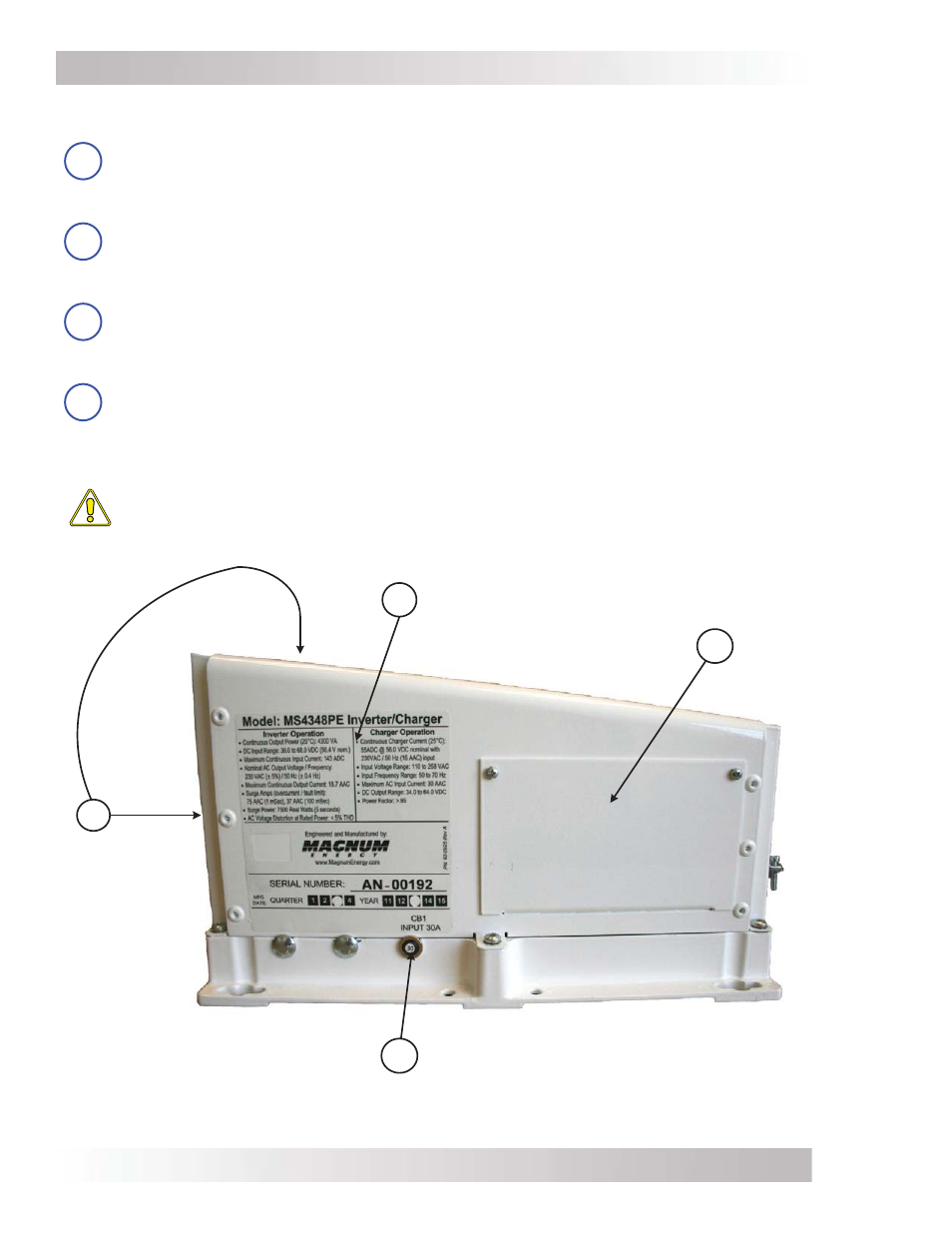

Ilustración 1-3, Características del lado izquierdo
15
14
16
13
Escape
Salidas de
aire
(parte trasera
y posterior del
lado derecho)
Modelo/Serial
Número de etiqueta
Disyuntor de
entrada de CA
(CB1)
Cubierta de
acceso de CA
El lado izquierdo de la serie MS-PE se encuentra equipado con las siguientes características
(consulte la Ilustración 1-3):
13
Ventilación de escape : aberturas de ventilación que permiten que el aire caliente sea
extraído por el ventilador de refrigeración interno. Los respiraderos de escape de aire se
encuentran en la parte posterior y en la parte trasera del lado derecho; consulte la Figura
2-3 para la ubicación de las salidas de aire.
14
Etiqueta modelo/número de serie del producto : incluye información sobre el
modelo/número de serie, fecha de fabricación y, especifi caciones del cargador y el
inversor. Consulte la sección especifi caciones del MS-PE en el Apéndice A para obtener
más información y una lista de los diferentes modelos disponibles.
15
Cubierta de acceso de AC : proporciona acceso al bloque interno de terminales de
cableado de CA. Este bloque de terminales se utiliza para cablear todas las conexiones
de entrada y salida de CA del inversor. Retire los dos tornillos para acceder al bloque de
terminales de cableado de CA.
16
Disyuntor de entrada de CA (CB1) : este disyuntor protege el cableado del cargador
interno de la unidad y del relé transferencia cuando se encuentra en el modo de espera.
El disyuntor salta cuando se abre, presione para restablecerlo. Este disyuntor de entrada
no es de circuito de derivación nominal, por lo tanto, se deben instalar interruptores de
circuito de derivación nominal en el cableado de entrada del inversor.
PRECAUCIÓN: El relé de transferencia de CA interna del inversor se encuentra clasifi cado
para 30 amperios. La corriente transferencia no debe ser mayor de 30 amperios o
pueden producirse daños a los relés.
