Instalación
2.5.3 Conexiones del bloque de terminales de CA
El inversor tiene un bloque de terminales de cuatro polos de CA y un terminal de tierra de CA para
conectar el cableado de entrada y salida de CA del inversor. Este bloque de terminales permite, ya sea,
un panel de servicio/distribución (panel principal) o a un generador que sea cableado a la entrada del
inversor, y de allí a un panel exclusivo (subpanel), entre el cableado de salida del inversor y las cargas
de CA. Para acceder y ver el bloque de terminales de CA y el terminal de tierra, retire los dos tornillos
Phillips que sujetan la placa de cubierta de acceso de CA (consulte la Ilustración 1-3, punto 15).
Cada conexión en el bloque de terminales de CA se encuentra califi cado para aceptar un cable
multifi lamento de Cu de 2,1 a 13,3 mm 2 (#14 al #6 AWG) o dos cables multifi lamento de Cu
de 3,3 mm 2 (#12 AWG). La conexión utiliza un tornillo de cabeza ranurada M3.5, y el torque de
apriete máximo es de 1.8 N-m (16 lbf-in).
Información: Para las instalaciones marinas y para cumplir con los requisitos de
seguridad estándar, el terminal de CA de cuatro polos, se suministra con un protector
de alambre, de acero inoxidable, para evitar daños en los cables del tornillo de ajuste.
Información:
Los terminales NEUT IN (entrada neutro) y NEUT OUT (salida neutro)
del inversor se encuentran aislados unos de otros durante la inversión. Esto se relaciona
con el requisito de conexión del neutro-tierra y ayuda a prevenir los bucles de tierra
(consulte la sección 2.6.5 para obtener más información). Si la instalación requiere que
los neutros de entrada y salida se encuentren conectados entre sí, se debe desconectar
la conexión de neutro a tierra del inversor (consulte la sección 2.6.6).
El terminal de tierra de CA puede aceptar un cable multifi lamento de Cu 2,1 a 13,3 mm 2 (#14 al #6
AWG). Se utiliza un tornillo de cabeza ranurada y tiene un torque de apriete máximo recomendado
de 5,1 N-m (45 in lbf). Para múltiples cables a tierra, utilice un conector mecánico o a presión, para
unir el cable sencillo del terminal de tierra de CA con las conexiones a tierra de entrada y salida.
HOT OUT
(salida
fase)
NEUT OUT
(salida
neutro)
HOT IN
(entrada
fase)
NEUT IN
(entrada
neutro)
AC
GROUND
(conexión a
tierra de CA
[entrada y
salida])

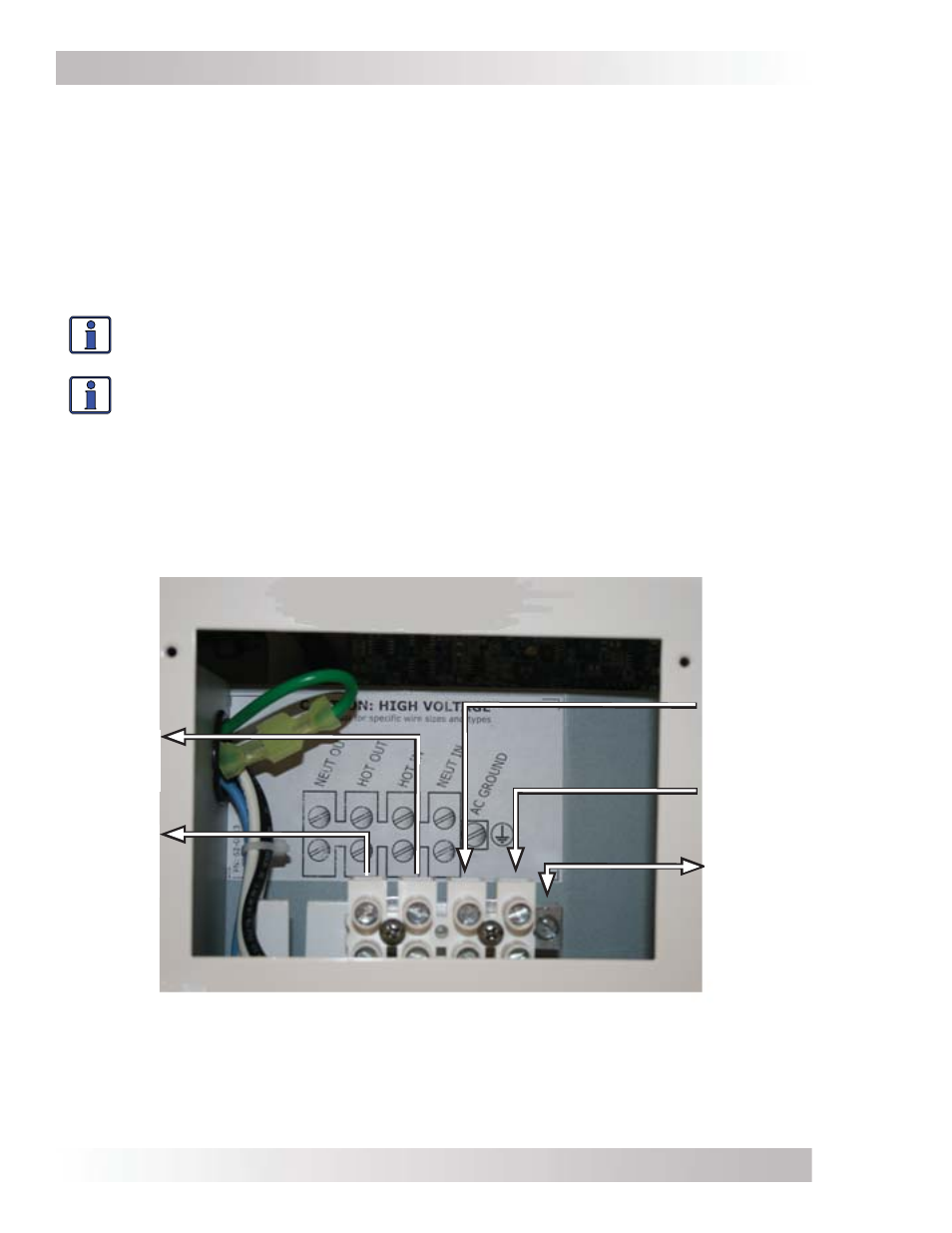

Ilustración 2-8, Bloque de terminales de CA
