Página 28
©
2013 Magnum Energy, Inc.
Instalación
2.6.6 Desactivación de la conexión del neutro a tierra
Todos los inversores/cargadores de la serie MS-PE tienen una función de conmutación automática
neutro a tierra. Esta función debe inhabilitarse en algunas instalaciones/jurisdicciones. Si no está
seguro si debe inhabilitar esta función, consulte los requisitos del código local. Los siguientes pasos
le guiarán en la desactivación de la función de conmutación de neutro a tierra en el inversor/
cargador de la serie MS-PE.
Información: La conexión a tierra de los terminales de tierra de CA y CC del inversor
deberá todavía conectarse a la tierra del sistema, incluso si se ha desactivado la
conmutación de tierra.
ADVERTENCIA: Peligro de incendio y choque eléctrico, desconecte todas las fuentes
de CA y CC antes de trabajar en el compartimiento de cableado AC.
1. Localice y retire la placa de cubierta de ac-
ceso de CA (consulte la Ilustración 1-3, punto
15) en el lado del inversor de la serie MS-PE.
2. Mire en el interior y localice el cable verde
con el conector aislado en la parte superior
del compartimiento de cableado AC, consulte
la Ilustración 2-16. Este conector aislado
conecta el neutro y la tierra en el interior
del inversor.
3. Tire de los dos extremos del conector ais-
lado para separar aparte el cable verde, esto
evitará que el neutro y la tierra se conecten
dentro de este inversor.
4. Separe los dos extremos desconectados uno
de otro y hágalos a un lado. Debe asegura-
rse de que los dos extremos del conector no
tendrán contacto alguno con otros cables
dentro del compartimiento de CA. Puede
utilizar cinta aislante para aislar los extremos
y asegurarlos a un lado.

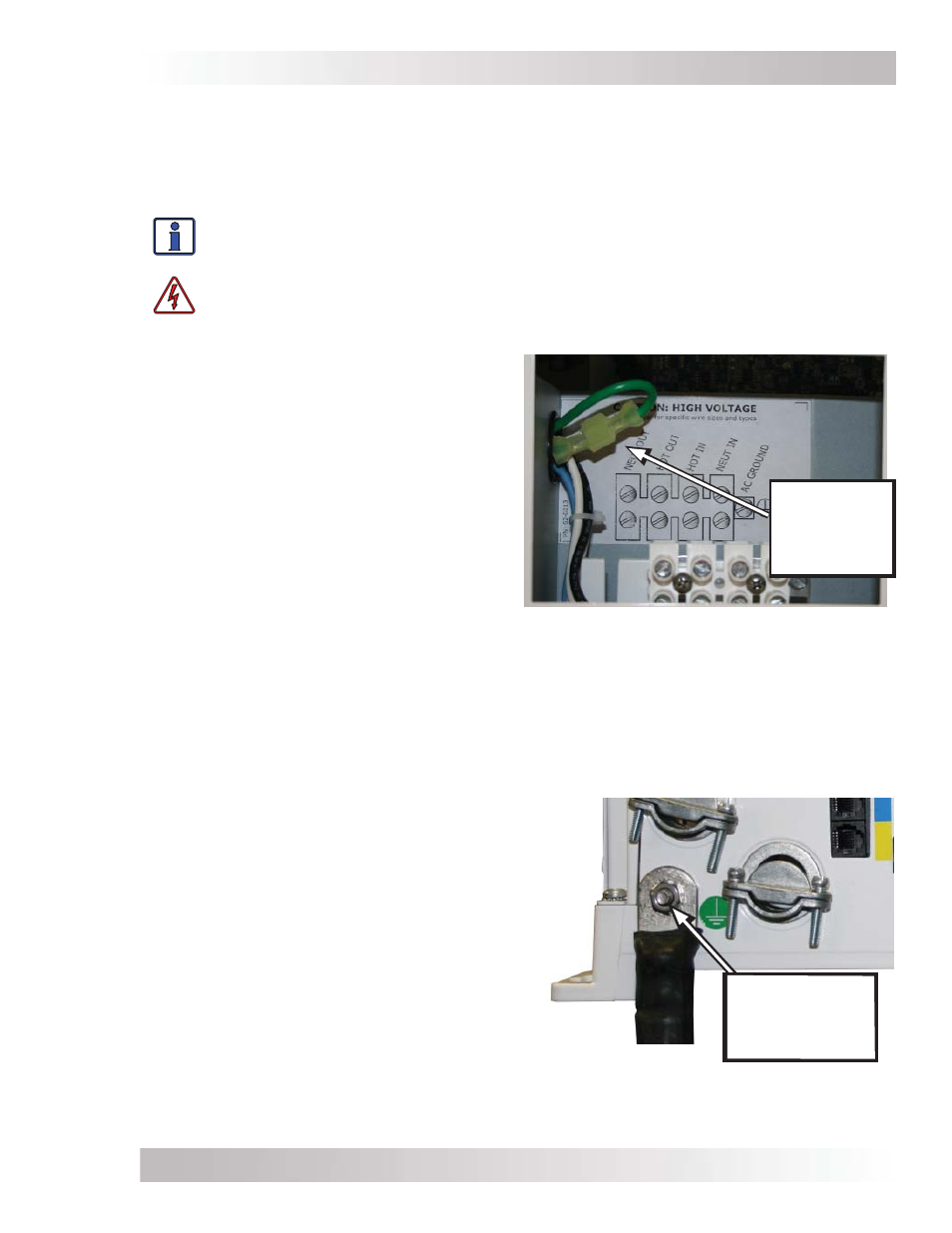

Ilustración 2-16, Desactivación de la
conexión del neutro a tierra
2.6.7 Conexión de un cable a tierra de mayor sección
Si su instalación requiere un cable de tierra de mayor sección del que se le ha proporcionado, siga
los siguientes pasos para conectar el cable más largo.
1. Localice el terminal de tierra del equipo CC
(consulte la Ilustración 1-2, punto 7).
2. Localice y retire la placa de cubierta de
acceso de CA (consulte la Ilustración 1-3,
punto 15) en el lado del inversor de la serie
MS-PE.
3. Dentro del área de cableado de CA, ubique
la tuerca hexagonal en la parte trasera del
terminal de tierra CC. Después de localizar la
tuerca hexagonal, utilice una llave de 11 mm
(7/16 pulg) para quitar la tuerca hexago-
nal, el perno, la arandela de seguridad y la
terminal de tierra de CC y a continuación,
retírelos del chasis.
4. Invierta el perno extraído, y colóquelo de
nuevo en el agujero del chasis para conectar
un cable de tierra de tamaño adecuado al
chasis del serie MS-E, como se muestra en
la Ilustración 2-17.
5. Coloque la arandela y la tuerca en el perno,
sobre el cable a tierra, y apriete bien la
tuerca [5,4 a 6,8 N-m (4-5 ft lbf)]. Coloque
nuevamente la placa de cubierta de acceso
de CA y asegure.
Ilustración 2-17, Cable a tierra de mayor
sección conectado al serie MS-PE
Puesta a tierra de
CC Terminal
perno/tuerca,
regresado y
apretado
Neutro a
tierra
Conexión
(cable verde)
