2013 Magnum Energy, Inc. Página 33
Funcionamiento
El modo de carga ofrece hasta cuatro etapas independientes de carga: Carga intensa (bulk), carga
de absorción, carga de fl otación, y carga completa (consulte la Ilustración 3-3).
• Carga intensa (bulk):
Esta es la etapa inicial de la carga. Mientras se encuentra en carga
intensa (bulk), el cargador suministra corriente constante controlada a la batería. El cargador
permanecerá en carga intensa hasta que se alcance la tensión de carga de absorción
(determinado por la selección tipo de batería*). El LED verde del inversor se mantiene iluminado
(fi jo) para indicar que se encuentra en carga intensa.
• Carga de absorción: Esta es la segunda etapa de carga y comienza después de alcanzar la
tensión de absorción. La carga de absorción proporciona a las baterías un voltaje constante y
reduce la corriente de carga de CC con el fi n de mantener el valor de tensión de absorción. El
LED verde del inversor parpadea una vez por segundo (destello rápido) para indicar la absorción
de carga durante 2 horas (determinados por la selección la batería AmpHrs*), luego cambia
a carga de fl otación.
• Carga de f otación: La tercera etapa de carga se produce al fi nalizar el tiempo de la carga
de absorción. Durante la carga de fl otación, la tensión de carga se reduce a la tensión de
carga de fl otación (determinada por la selección tipo de batería*). En esta etapa, las baterías
se mantienen completamente cargadas y listas, si las requiere el inversor. El LED verde del
inversor parpadea una vez cada 8 segundos (destello lento) para indicar que se encuentra
en carga de fl otación. La etapa de carga de fl otación reduce los gases de la batería, minimiza
la necesidad de agregar agua (para las baterías de plomo ácido líquido), y asegura que las
baterías se mantienen a la capacidad óptima.
• Carga Completa (modo de ahorro de batería : Battery Save™): La cuarta etapa se
produce después de cuatro horas en la fase de carga de fl otación. La etapa de carga completa
se encuentra diseñada para mantener las baterías completamente cargadas durante períodos
prolongados y evitar la pérdida excesiva de agua en las baterías de plomo, o la desecación de
las baterías de GEL/AGM. En esta etapa, el cargador se apaga y comienza a monitorear el voltaje
de la batería, si cae la tensión de la batería (12,7 VCC o menos en los modelos de 12 voltios
o 25,4 VCC o menos en los modelos de 24 voltios), el cargador inicia automáticamente otras
cuatro horas en carga de fl otación.
Información: Si el voltaje de la batería cae al voltaje de carga intensa nuevamente
(24,2 VCC en modelos de 24 voltios o 48,4 VCC en modelos de 48 voltios) o más bajos,
la unidad comenzará una nueva carga intensa.
* Estos ajustes en la serie MS-PE son variables y salen de fábrica con los valores predeterminados
(consulte la Tabla 3-2, valor predeterminados del inversor/cargador). Estos valores predeterminados
son adecuados para la mayoría de las instalaciones, sin embargo, si se determina que algunos de
los valores tienen que ser cambiados para su sistema en particular, se puede comprar el control
remoto ME-RC para ajustar estos parámetros.
voltaje de
absorción
tasa de
carga
á M x
llega a carga
completa
después de
4 horas en
carga flotante
tiempo de
absorción
voltaje
flotante
Tiempo
Volta e j
de CC
C rr ent o i e
de CC
Carga de
absorción
Carga
flotante
Carga
completa
Carga
masiva
Voltaje
vigilado
Voltaje
reducido
Voltaje
constante
Voltaje
incrementado
Sin
corriente
Corriente
vigilada
Corriente
reducida
Corriente
constante

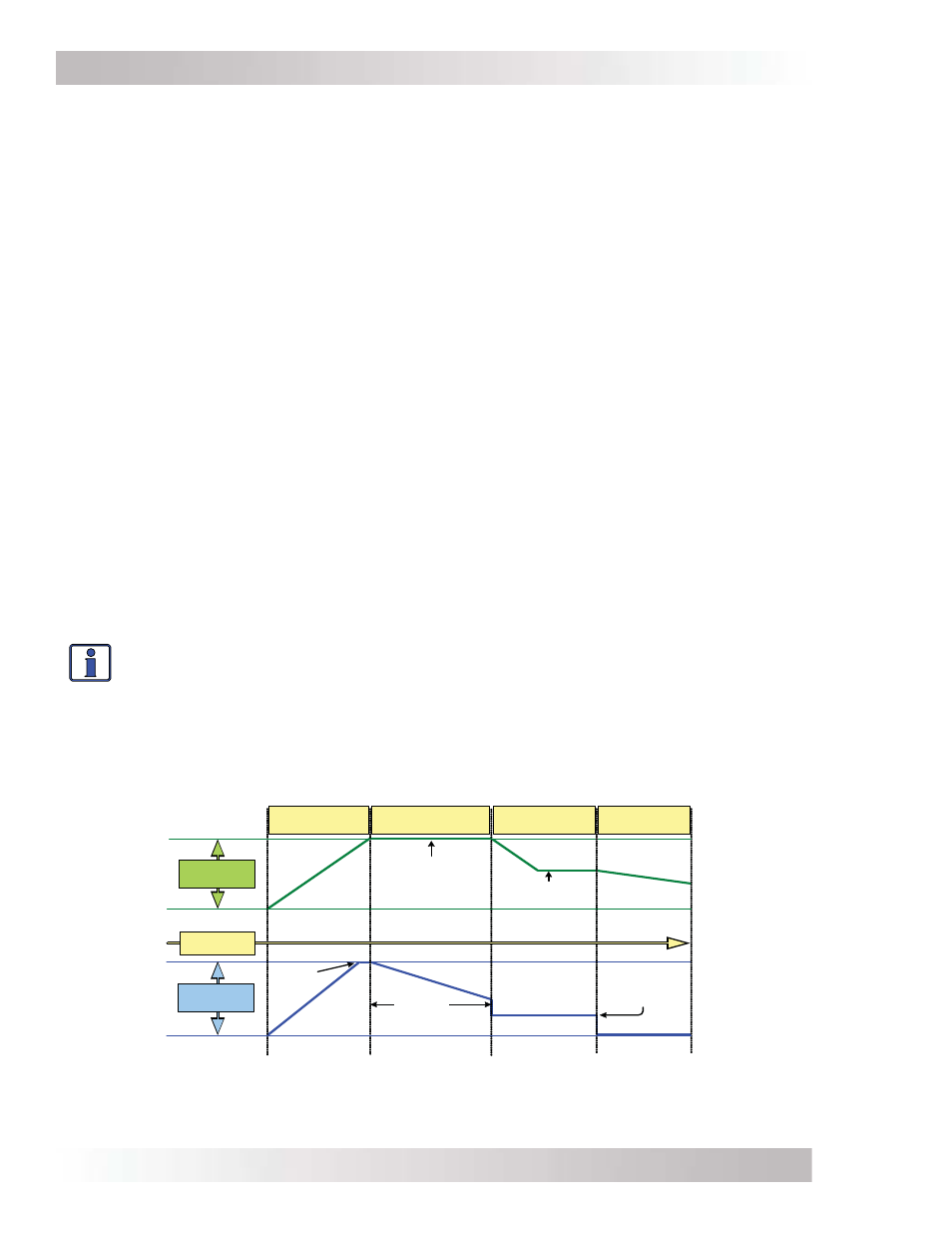

Ilustración 3-3, Gráfi co de carga automática de 4 etapas
