80 5 Programación: Herramientas
5.2 D
a
tos de la her
ramienta

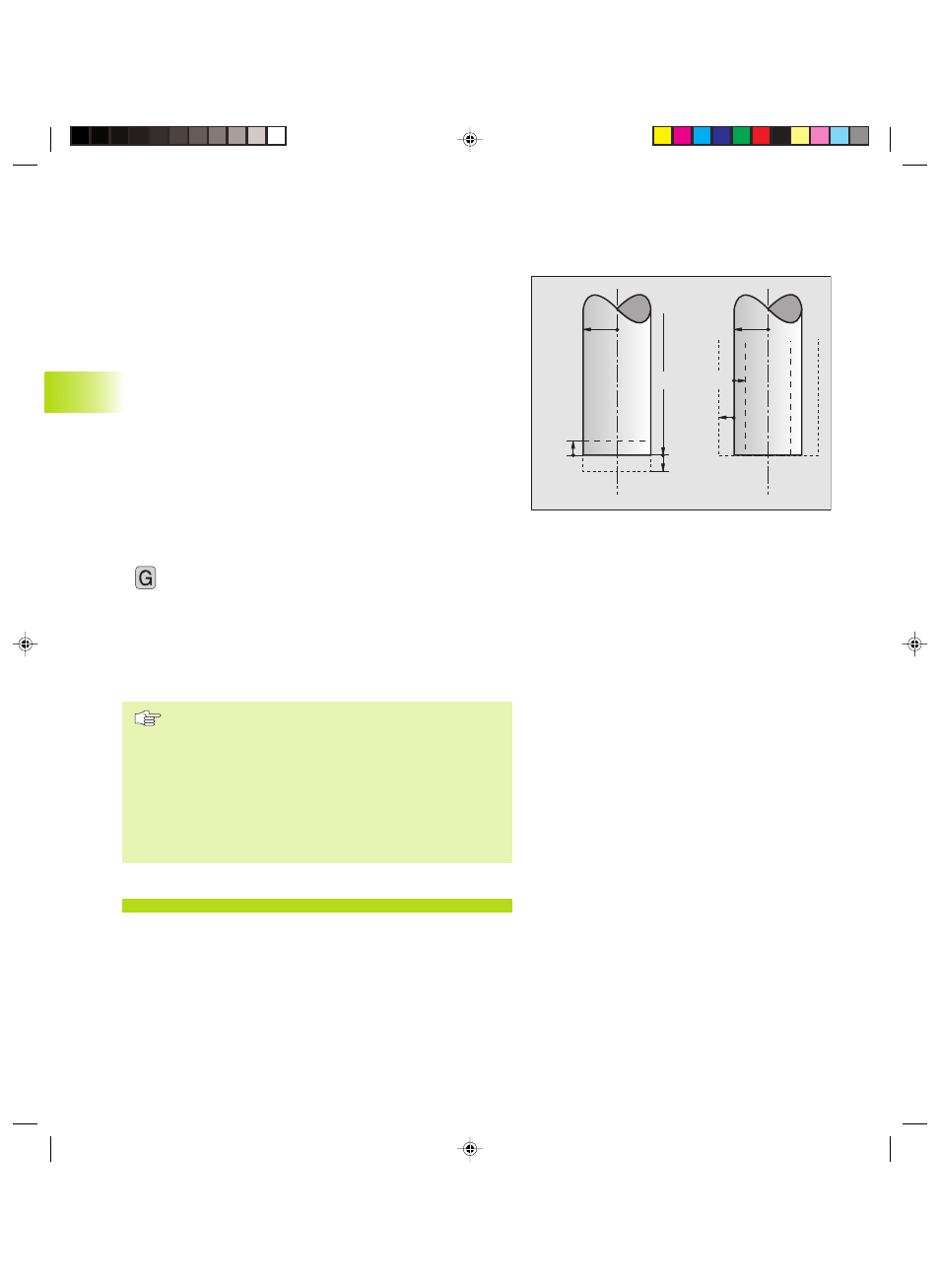

DR<0
DR>0
DL<0
R
DL>0
L
R
Radio R de la herramienta
Introducir directamente el radio R de la herramienta.
Valores delta para longitudes y radios
Los valores delta indican desviaciones de la longitud y del radio de las
herramientas .
Para las sobremedidas se indica un valor delta positivo (DR>0). En un
mecanizado con sobremedida el valor para la misma se indica en la
programación de la llamada a la herramienta con T.
Un valor delta negativo indica un decremento (DR<0). En las tablas de
herramientas se introduce el decremento para el desgaste de la hta.
Los valores delta se indican como valores numéricos, en una frase T
se admite también un parámetro Q como valor.
Campo de introducción: los valores delta se encuentran como
máximo entre ±99,999 mm.
Introducir los datos de la herramienta en el programa
El número, la longitud y el radio para una hta. se determina una sóla
vez en el programa de mecanizado en una frase G99:
99 ú Seleccionar la definición de la herramienta. Confirmar
con ENT.
ú Introducir el Número de herramienta: Identificar
claramente una hta. con su número
ú Introducir la longitud de la herramienta: Valor de
corrección para la longitud
ú Introducir el radio de la hta.
Durante el diálogo se puede añadir directamente el valor de
la longitud en la casilla del diálogo.
TNC 426, TNC 430:
Pulsar la tecla “aceptar posición real“. Tengan en cuenta
que para ello tiene que estar marcado el eje de la
herramienta en la visualización de estados.
TNC 410:
Pulsar la softkey POS. Z ACT.
Ejemplo frase NC
N40 G99 T5 L+10 R+5 *
