1.2 Pantalla y teclado
Pantalla

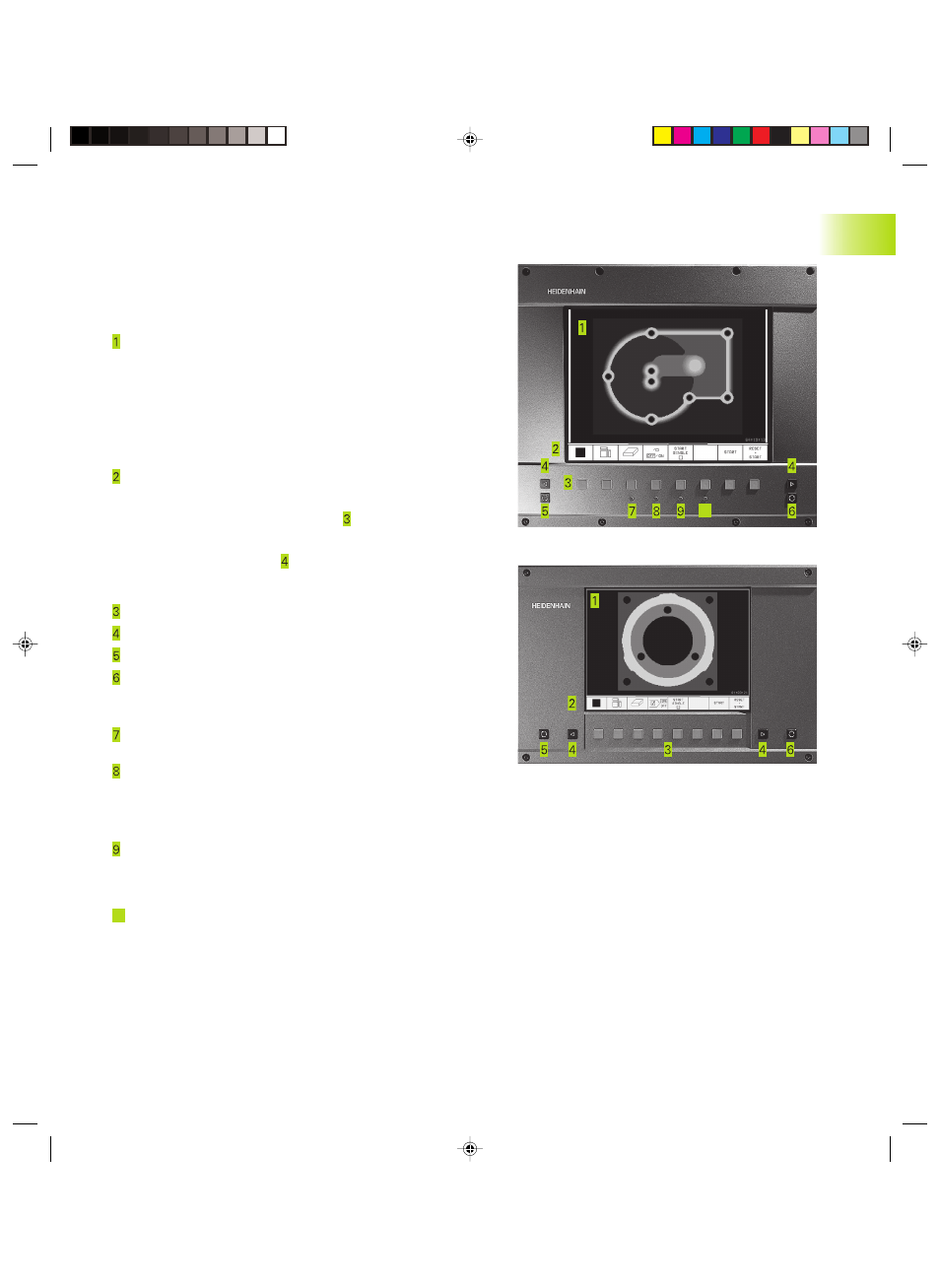

El TNC puede suministrarse con la pantalla de tubo en color BC 120
(CRT) o con la pantalla plana en color BF 120 (TFT). En la figura de
arriba a la derecha pueden verse las teclas de la pantalla BC 120, y
en la figura del centro a la derecha las de la BF 120:
Línea superior
Cuando el TNC está conectado, en la línea superior de la pantalla
se visualiza el modo de funcionamiento elegido. En el TNC 426
B, TNC 430: Modos de funcionamiento Máquina a la izquierda y
modos de funcionamiento Programación a la derecha. En la
ventana más grande de la línea superior se indica el modo de
funcionamiento en el que está activada la pantalla: Aquí
aparecen preguntas del diálogo y avisos de error (excepto
cuando el TNC sólo visualiza el gráfico).
Softkeys
En la línea inferior, el TNC muestra otras funciones en una
carátula de softkeys. Estas funciones se seleccionan con las
teclas que hay debajo de las mismas . Para orientarse mejor,
unas líneas horizontales justo encima de la carátula de softkeys,
indican el número de carátulas que se pueden seleccionar con
las teclas cursoras negras dispuestas en los laterales de la
carátula de softkeys. La carátula de softkeys activada se
representa con una línea en color más claro.
Teclas para la selección de softkeys
Conmutación de las carátulas de softkeys
Determinación de la subdivisión de la pantalla
Tecla de conmutación para los modos de funcionamiento
Máquina y Programación
Otras teclas adicionales en la BC 120
Desmagnetización de la pantalla;
salirse del menú principal para ajustar la pantalla
Para el ajuste de la pantalla seleccionar el menú principal;
En el menú principal:
Desplazar el cursor hacia abajo
En el submenú: Reducir el valor
Desplazar la imagen hacia la izquierda o
hacia abajo
En el menú principal: Desplazar el cursor hacia arriba
En el submenú: Aumentar el valor
Desplazar la imagen hacia la derecha o
hacia arriba
10 En el menú principal: Seleccionar el submenú
En el submenú: Salir del submenú
Ajustes de la pantalla: Véase la página siguiente
