61 TNC 410, TNC 426, TNC 430 de HEIDENHAIN

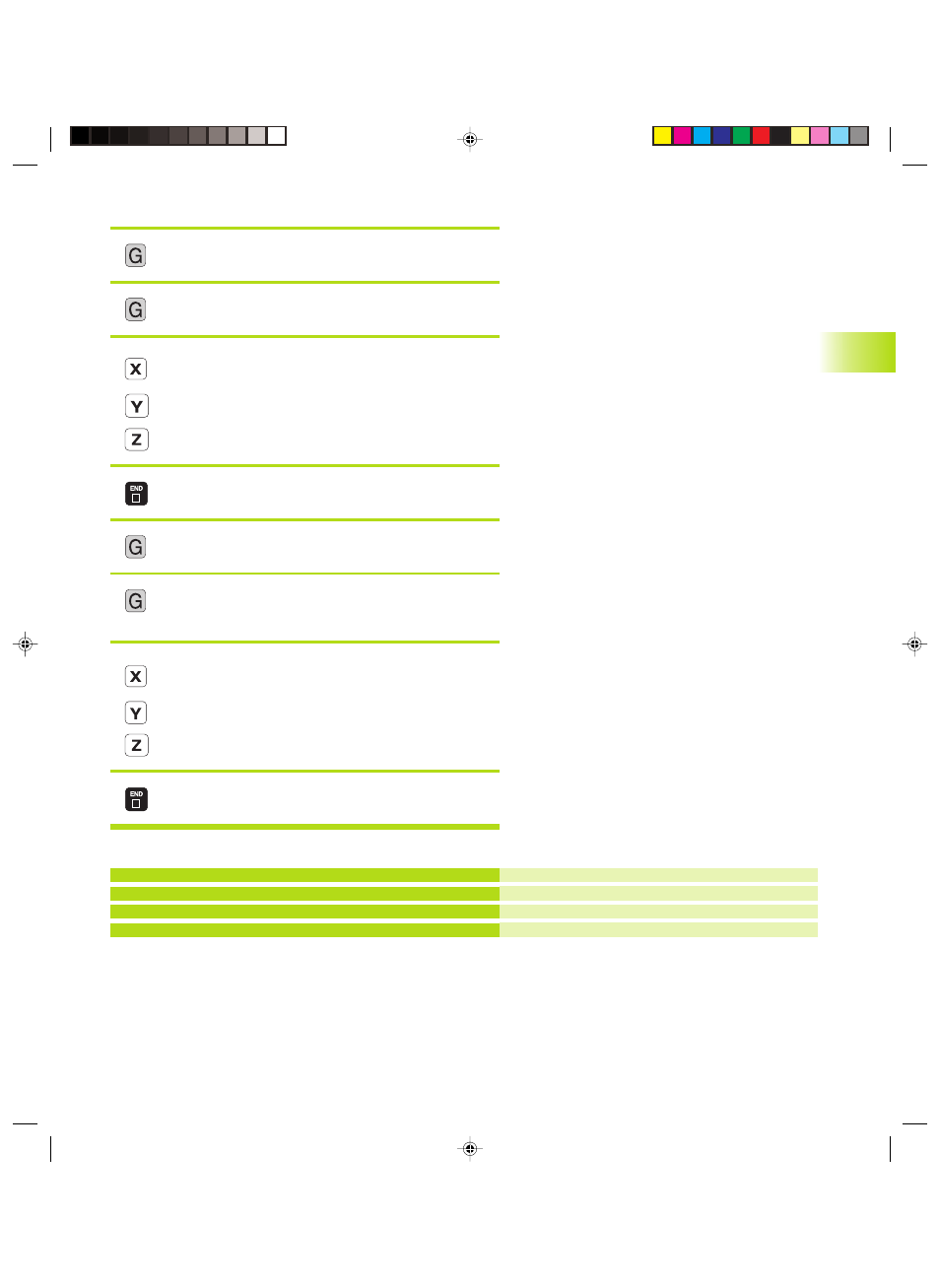

Definición del bloque
30 Definición del punto MIN
<
17 Definir el eje del cabezal (aquí Z)
<
0 Introducir sucesivamente las coordenadas X, Y
y Z del punto MIN
0
-40
<
Finalizar la frase: Pulsar la tecla END
<
31 Definición del punto MAX
<
90 Definición de introducción en coord. absolutas o
incrementales
<
100 Introducir sucesivamente las coordenadas
X, Y y Z del punto MAX
100
0
<
Finalizar la frase: Pulsar la tecla END
La ventana del programa indica la definción del BLK-Form:
%NUEVO G71 *
N10 G30 G17 X+0 Y+0 Z-40 *
N20 G31 G90 X+100 Y+100 Z+0 *
N999999 %NUEVO G71 *
El TNC genera automáticamente la primera y última frase del
programa.
4.6 A
b
ri
r
e
intr
oducir pr
ogr
amas
Principio del programa, tipo de unidad de medida
Eje de la hta., coordenadas del punto MIN
Coordenadas del punto MAX
Final del programa, nombre, unidad de medida
