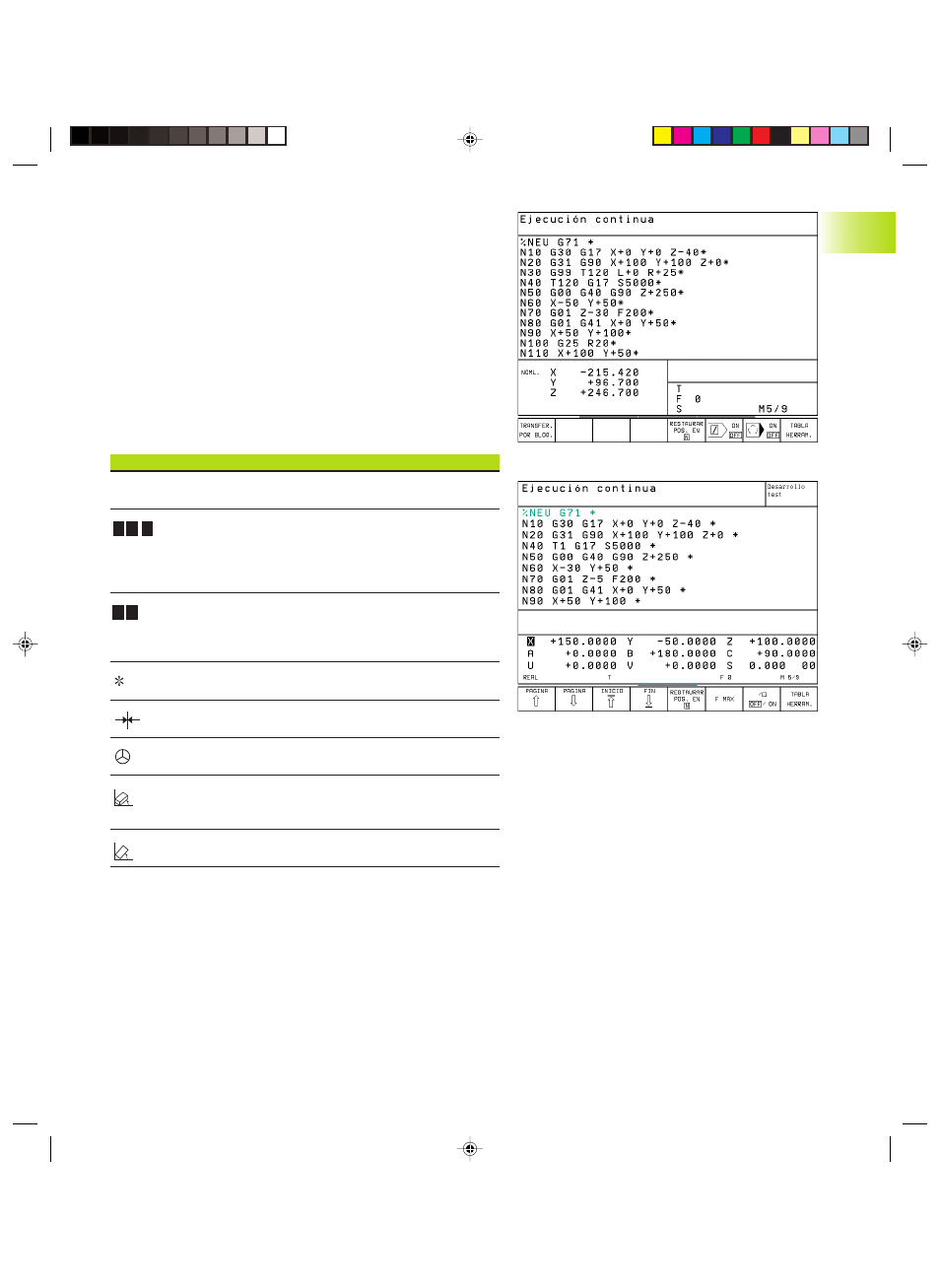

1.4 Visualizaciones de estados
Visualizaciones de estado generales
La visualización de estados informa del estado actual de la máquina.
Aparece automáticamente en los modos de funcionamiento siguientes:
■ Ejecución del pgm frase a frase y ejecución continua del pgm,
mientras no se seleccione exclusivamente la visualización
“Gráfico“, y en el modo
■ posicionamiento manual (MDI).
En los modos de funcionamiento Manual, Volante electrónico la
visualización de estados aparece en la ventana grande.
Información de la visualización de estados
Símbolo Significado
REAL Coordenadas reales o nominales de la posición actual
X Y Z Ejes de la máquina; el TNC muestra los ejes auxiliares con
letras pequeñas. El constructor de la máquina determina
la secuencia y el número de ejes que se visualizan.
Rogamos consulten el manual de su máquina
F S M La visualización del avance en pulgadas corresponde a la
decima parte del valor activado.
Revoluciones S, avance F y función auxiliar M activada
Se ha iniciado la ejecución del programa
■ El eje está bloqueado
El eje puede desplazarse con el volante
Los ejes se desplazan en el plano inclinado de mecanizado
(excepto TNC 410)
Los ejes se desplazan teniendo en cuenta el giro básico
